ProMinent DULCO flex DFBa Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. ProMinent Anleitungen
  4. Pumpen
  5. DULCO flex DFBa
  6. Betriebsanleitung

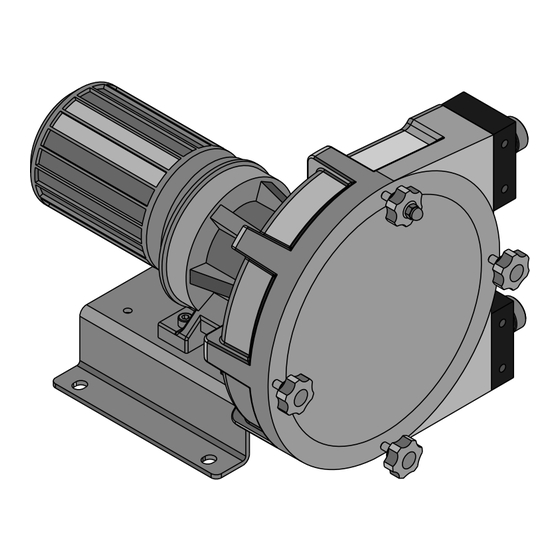

ProMinent DULCO flex DFBa Betriebsanleitung

Schlauchpumpe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

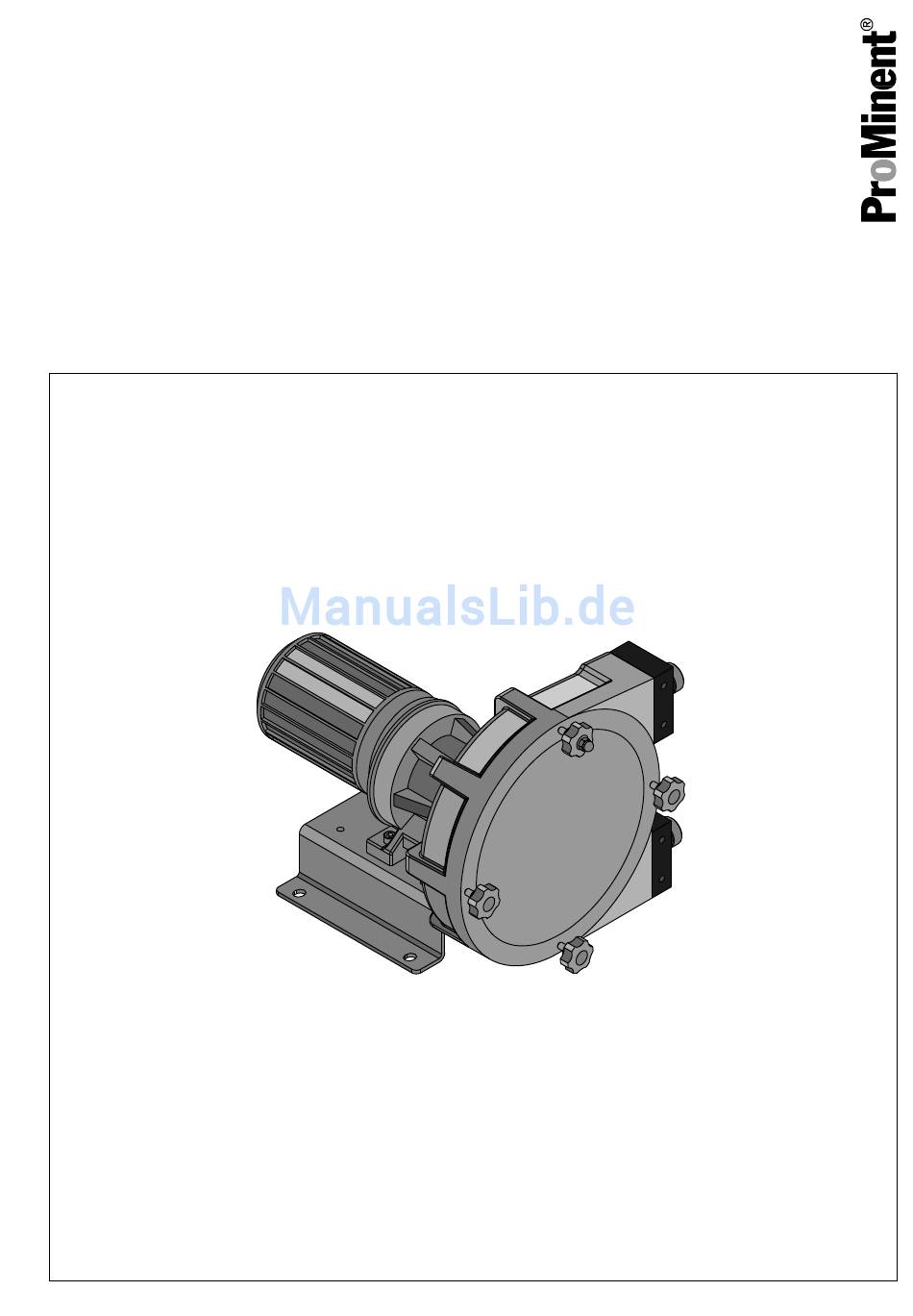

Betriebsanleitung
DULCO
flex DFBa
®
Schlauchpumpe
DE
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teile Nr. 986232
Originalbetriebsanleitung (2006/42/EG)
BA DX 030 12/15 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent DULCO flex DFBa

Inhaltszusammenfassung für ProMinent DULCO flex DFBa

  • Seite 1 Betriebsanleitung DULCO flex DFBa ® Schlauchpumpe Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teile Nr. 986232 Originalbetriebsanleitung (2006/42/EG) BA DX 030 12/15 DE...
  • Seite 2 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Verständnis für diese Vereinfachung im Text.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einleitung................4 1.1 Kennzeichnung der Sicherheitshinweise...... 4 1.2 Benutzer Qualifikation........... 5 1.3 ID-Code................ 7 1.3.1 Identcode DULCO ® flex DFBa 010......7 1.3.2 Identcode DULCO ® flex DFBa 013......9 1.3.3 Identcode DULCO flex DFBa 016......11 ® 1.3.4 Identcode DULCO ®...

  • Seite 4: Einleitung

    Einleitung Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen der DULCO ® flex Schlauchpumpe der Baureihe DFBa. 1.1 Kennzeichnung der Sicherheitshinweise Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des Produktes. Die Betriebsanleitung gibt ausführliche Sicherheitshinweise und ist in klare Handlungsschritte aufgeglie‐ dert.

  • Seite 5: Benutzer Qualifikation

    Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderli‐ chenfalls angelernt, sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen belehrt wurde. geschulter Anwender Als geschulter Anwender gilt, wer die Anforderungen an eine unterwiesene Person erfüllt und zusätzlich eine anlagenspezifische Schulung bei ProMinent oder einem autorisierten Vertriebspartner erhalten hat.
  • Seite 6 Die Elektrofachkraft muss die Bestimmungen der geltenden gesetzlichen Vor‐ schriften zur Unfallverhütung erfüllen. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent für die Arbeiten an der Anlage nachweislich geschult und autorisiert wurden. Anmerkung für den Betreiber Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechni‐...

  • Seite 7: Id-Code

    Einleitung 1.3 ID-Code Gerätekennzeichnung / Identcode 1.3.1 Identcode DULCO ® flex DFBa 010 Identcode DFBa DULCO flex DFBa 010 ® DFBa 010, 0,023 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,12 kW, 15 1/min, 21 l/h, 8 bar 0,12 kW, 20 1/min, 28 l/h, 8 bar 0,18 kW, 29 1/min, 40 l/h, 6 bar 0,18 kW, 46 1/min, 64 l/h, 4 bar...
  • Seite 8 Einleitung Identcode DFBa DULCO flex DFBa 010 ® VA BSP 3/8" VA NPT 3/8" PP BSP 3/8" PVDF BSP 3/8" PVDF NPT 3/8" PVC NPT 3/8" Tri-Clamp, VA, 1/2" DIN 11851, VA NW10 Grundplatte Grundplatte, Stahl lackiert Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor...

  • Seite 9: Flex Dfba 013

    Einleitung 1.3.2 Identcode DULCO flex DFBa 013 ® Identcode DFBa DULCO ® flex DFBa 013 DFBa 013, 0,039 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,12 kW, 15 1/min, 35 l/h, 8 bar 0,12 kW, 20 1/min, 46 l/h, 8 bar 0,18 kW, 29 1/min, 67 l/h, 6 bar 0,18 kW, 46 1/min, 107 l/h, 4 bar 0,25 kW, 57 1/min, 133 l/h, 4 bar...
  • Seite 10 Einleitung Identcode DFBa DULCO flex DFBa 013 ® PVDF BSP 3/8" PVDF NPT 3/8" PVC NPT 3/8" Tri-Clamp, VA, 1/2" DIN 11851, VA NW15 Grundplatte Grundplatte, Stahl lackiert Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor...

  • Seite 11: Flex Dfba 016

    Einleitung 1.3.3 Identcode DULCO flex DFBa 016 ® Identcode DFBa DULCO ® flex DFBa 016 DFBa 016, 0,092 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,18 kW, 14 1/min, 77 l/h, 8 bar 0,18 kW, 20 1/min, 110 l/h, 8 bar 0,25 kW, 32 1/min, 176 l/h, 4 bar 0,25 kW, 46 1/min, 253 l/h, 4 bar 0,37 kW, 57 1/min, 314 l/h, 4 bar...
  • Seite 12 Einleitung Identcode DFBa DULCO flex DFBa 016 ® PVDF NPT 3/4" PVC NPT 3/4" Tri-Clamp, VA, 1" DIN 11851, VA NW 20 Grundplatte Grundplatte, Stahl lackiert Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang...

  • Seite 13: Flex Dfba 019

    Einleitung 1.3.4 Identcode DULCO flex DFBa 019 ® Identcode DFBa DULCO ® flex DFBa 019 DFBa 019, 0,123 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,18 kW, 15 1/min, 110 l/h, 2 bar 0,18 kW, 20 1/min, 148 l/h, 2 bar 0,25 kW, 32 1/min, 236 l/h, 2 bar 0,25 kW, 46 1/min, 339 l/h, 2 bar 0,37 kW, 57 1/min, 421 l/h, 2 bar...
  • Seite 14 Einleitung Identcode DFBa DULCO flex DFBa 019 ® Grundplatte, Stahl lackiert Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang Rotor Rotor mit 2 Rollen Batch-Steuerung ohne Batch-Steuerung mit Batch-Steuerung Sonderausführung Standard...

  • Seite 15: Flex Dfba 022

    Einleitung 1.3.5 Identcode DULCO flex DFBa 022 ® Identcode DFBa DULCO ® flex DFBa 022 DFBa 022, 0,246 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,25 kW, 17 1/min, 251 l/h, 8 bar 0,37 kW, 23 1/min, 339 l/h, 8 bar 0,55 kW, 38 1/min, 561 l/h, 4 bar 0,55 kW, 45 1/min, 664 l/h, 4 bar 0,55 kW, 54 1/min, 797 l/h, 2 bar...
  • Seite 16 Einleitung Identcode DFBa DULCO flex DFBa 022 ® PVDF NPT 1" PVC NPT 1" Tri-Clamp, VA, 1" DIN 11851, VA NW 25 Grundplatte Grundplatte, Stahl lackiert Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang...

  • Seite 17: Sicherheit Und Verantwortung

    Sicherheit und Verantwortung Sicherheit und Verantwortung 2.1 Allgemeine Sicherheitshinweise WARNUNG! Spannungsführende Teile Mögliche Folge: Tod oder schwerste Verletzungen – Maßnahme: Vor dem Öffnen des Gehäuses Gerät vom Stromnetz trennen – Trennen Sie beschädigte, defekte oder manipu‐ lierte Geräte vom Stromnetz um sie spannungsfrei zu machen WARNUNG! Not Aus-Schalter...
  • Seite 18 Sicherheit und Verantwortung WARNUNG! Sachgerechte Verwendung Mögliche Folge: Tod oder schwerste Verletzungen – Das Gerät ist nicht dazu bestimmt, gasförmige oder feste Medien zu fördern oder zu dosieren – Überschreiten Sie nicht Nenndruck, -drehzahl oder –temperatur der Pumpe – Verwenden Sie das Gerät nur entsprechend der in dieser Betriebsanleitung und der Betriebsanlei‐...
  • Seite 19 Sicherheit und Verantwortung VORSICHT! Umwelteinflüsse Mögliche Folge: Sachbeschädigung bis hin zur Zerstö‐ rung des Gerätes – Das Gerät ist nicht zum Betrieb in Außenbereichen geeignet – Schützen Sie das Gerät durch geeignete Maß‐ nahmen vor Umwelteinflüssen wie: – UV-Strahlung – Nässe –...

  • Seite 20: Funktionsbeschreibung

    Funktionsbeschreibung Funktionsbeschreibung Kurzbeschreibung der Funktion Der Lieferumfang der DULCO flex DFBa ist über den Identcode ® auswählbar. Bei der DULCO flex DFBa handelt es sich um eine Verdränger‐ ® pumpe. Die Förderung des Mediums erfolgt durch Quetschen des Pumpschlauches mit dem Rotor in Flussrichtung. Dazu sind keine Ventile erforderlich.

  • Seite 21: Geräteübersicht

    Funktionsbeschreibung 3.2 Geräteübersicht P_DX_0017_SW Abb. 1: Darstellung Funktionsprinzip Gehäuse Rollen Rotor Schlauch...

  • Seite 22: Transport, Lagerung, Montage Und Installation

    Transport, Lagerung, Montage und Installation Transport, Lagerung, Montage und Installation Benutzer Qualifikation, Transport und Lagerung: unterwiesene Ä Kapitel 1.2 „Benutzer Qualifikation“ Personen, siehe auf Seite 5 Benutzer Qualifikation, Montage: ausgebildete Fachkraft, siehe Ä Kapitel 1.2 „Benutzer Qualifikation“ auf Seite 5 Benutzer Qualifikation, elektrische Installation: Elektrofachkraft, Ä...

  • Seite 23: Montage

    Transport, Lagerung, Montage und Installation 4.3 Montage VORSICHT! Mögliche Folge: Leichte oder geringfügige Verlet‐ zungen. Sachbeschädigung. Führen Sie die Montagearbeiten vor der elektrischen Installation durch! Beachten Sie die zulässigen Umgebungsbedingungen! 4.3.1 Umgebungsbedingungen HINWEIS! Umgebungsbedingungen Mögliche Folge: Sachbeschädigung und erhöhter Ver‐ schleiß...

  • Seite 24: Auslegung Der Saugseite

    Transport, Lagerung, Montage und Installation 4.3.2 Auslegung der Saugseite Die Pumpe ist so nahe wie möglich am Flüssigkeitsbehälter aufzu‐ stellen, so dass die Saugleitung so kurz und gerade wie möglich verläuft. Die Saugleitung muss absolut luftdicht und aus geeignetem Mate‐ rial hergestellt sein, so dass sie bei Unterdruck nicht zusammenge‐...
  • Seite 25 Transport, Lagerung, Montage und Installation P_DX_0013_SW Abb. 2: Distanzbleche / Rolle Distanzbleche Rolle P_DX_0021_SW Abb. 3: Quetschung des Schlauches Schlauch in normaler Form zu starke Quetschung (erhöhter Verschleiß von Pumpe und Schlauch) Perfekte Quetschung Unzureichende Quetschung (in dem Hohlraum zurückströmendes Medium zerstört innerhalb kurzer Zeit den Schlauch)
  • Seite 26 Transport, Lagerung, Montage und Installation Die Distanzbleche werden werkseitig eingebaut. Gemäß den fol‐ genden Tabellen können Sie die Anzahl der Distanzbleche an die Einsatzbedingungen anpassen. DFBa 010 / Anzahl der Distanzbleche von 0,5 mm Dicke (außer Norprene ® und TYGON ®...
  • Seite 27 Transport, Lagerung, Montage und Installation DFBa 016 / Anzahl der Distanzbleche von 0,5 mm Dicke (außer Norprene ® und TYGON ® 1/min 0-19 20-39 40-59 60-79 80-99 4,0 * * Auslieferungszustand DFBa 016 / Anzahl der Distanzbleche von 0,5 mm Dicke (Norprene ®...

  • Seite 28: Leistungskurven

    Transport, Lagerung, Montage und Installation DFBa 022 / Anzahl der Distanzbleche von 0,5 mm Dicke (außer Norprene ® 1/min 0-19 20-39 40-59 60-79 80-99 2,0 * * Auslieferungszustand 4.3.5 Leistungskurven HINWEIS! Maximaler Druck bei kontinuierlichem Betrieb Die gestrichelte Linie zeigt die Grenze für den maxi‐ malen Druck bei kontinuierlichem Betrieb l /h 110 120 130...
  • Seite 29 Transport, Lagerung, Montage und Installation l /h 33 0 30 0 27 0 24 0 21 0 18 0 15 0 12 0 80 90 100 110 120 130 140 1/min 2 bar 8 bar 4 bar P_DX_0023_SW Abb. 5: DFBa 013 l /h 100 110 120 130 140 1/min...
  • Seite 30 Transport, Lagerung, Montage und Installation l /h 1040 90 100 110 120 130 140 1/min P_DX_0016_SW Abb. 7: DFBa 019 l /h 1500 1350 1200 10 50 10 0 1/min 8 bar 4 bar 2 bar P_DX_0024_SW Abb. 8: DFBa 022...

  • Seite 31: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Benutzer Qualifikation, Inbetriebnahme: geschulter Anwender, Ä Kapitel 1.2 „Benutzer Qualifikation“ auf Seite 5 siehe 5.1 Prüfungen vor Inbetriebnahme der Pumpe Folgende Prüfungen sind durchzuführen: Stellen Sie sicher, dass die Pumpe während des Transports oder der Lagerung nicht beschädigt wurde. Melden Sie Schäden unverzüglich dem Lieferanten Prüfen Sie, ob die Netzspannung für den Motor geeignet ist Stellen Sie sicher, dass der Schlauch für die geförderte Flüs‐...

  • Seite 32: Bedienung Der Dfba

    Bedienung der DFBa Bedienung der DFBa Benutzer Qualifikation, Bedienung: unterwiesene Personen, Ä Kapitel 1.2 „Benutzer Qualifikation“ auf Seite 5 siehe Die Schlauchpumpe ist vollständig in die Betreiberseitig vorgese‐ hene Anlage integriert und wird von dieser Anlage gesteuert. Eine direkte Bedienung der Schlauchpumpe ist nicht möglich.

  • Seite 33: Warten, Reparieren, Funktionsstörungen, Entsorgung Und Ersatzteile

    Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Benutzer Qualifikation, Warten und Entsorgen: unterwiesene Ä Kapitel 1.2 „Benutzer Qualifikation“ Personen, siehe auf Seite 5 Benutzer Qualifikation, Reparieren und Funktionsstörungen: Ä Kapitel 1.2 „Benutzer Qualifika‐ geschulter Anwender, siehe tion“...

  • Seite 34: Fehlerbehebung

    Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Entfernen Sie eine Rolle incl. der Distanzbleche (die Rolle die den Pumpschlauch nicht berührt) Drehen Sie mit Hilfe des Motors den Rotor so, dass die ver‐ bleibende Rolle den Pumpschlauch nicht presst Entfernen Sie die Preßflansche vom Pumpengehäuse Entfernen Sie den auszutauschenden Pumpschlauch Trennen Sie die hydraulischen Anschlüsse von beiden Pumpschlauchenden...
  • Seite 35 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Problem Mögliche Ursache Lösung Unzureichender Durchmesser der Durchmesser der Saugseite ver‐ Saugseite größern, soweit dies möglich ist Saugleitung zu lang Saugleitung kürzen, soweit dies möglich ist Hohe Viskosität des Mediums Viskosität verringern, soweit dies möglich ist Lufteintritt über die Saugan‐...

  • Seite 36: Altteileentsorgung

    Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen nationalen Vorschriften und Rechtsnormen Vor dem eventuellen Versand an die ProMinent GmbH, Heidel‐ berg/Deutschland, ist der Pumpschlauch zu entfernen und vor Ort zu entsorgen. Die ProMinent GmbH, Heidelberg/Deutschland, nimmt die gerei‐...

  • Seite 37: Ersatzteile

    Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile 7.5 Ersatzteile P_DX_0018_SW Abb. 9: Explosionszeichnung Ersatzteile DFBa 010/013 DFBa 010 siehe Abb. 9 Pos. Bezeichnung Menge Referenz Teilenummer Pumpengehäuse 102.01.01 Rotor (2 Rollen) 102.01.03 Rotorwelle 102.01.04 Rollenkugellager 102.01.02 Rolle ⌀35 102.01.09 Langer Bolzen 102.00.07 Kurzer Bolzen 102.00.14...
  • Seite 38 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFBa 010 siehe Abb. 9 Pos. Bezeichnung Menge Referenz Teilenummer Anschluss VA-NPT 102.00.17 Anschluss PP-NPT 102.00.18 Anschluss PVDF-NPT 102.00.19 Anschluss DIN 102.00.20 Anschluss SMS 102.00.21 Anschluss TRI-CLAMP 102.00.22 Pressflansch, Standard 102.00.11 Pressflansch, Thermoplastschlauch 102.00.23 Grundplatte 102.00.12 Grundplatte, Edelstahl...
  • Seite 39 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFBa 013 siehe Abb. 9 Pos. Bezeichnung Menge Referenz Teilenummer Dichtung Frontdeckel 102.01.05 Anschluss VA-BSP 103.00.10 Anschluss PP-BSP 103.00.15 Anschluss PVDF-BSP 103.00.16 Anschluss VA-NPT 103.00.17 Anschluss PP-NPT 103.00.18 Anschluss PVDF-NPT 103.00.19 Anschluss DIN 103.00.20 Anschluss SMS 103.00.21 Anschluss TRI-CLAMP 3/4"...
  • Seite 40 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile P_DX_0014_SW Abb. 10: Explosionszeichnung Ersatzteile DFBa 016/019 DFBa 16 siehe Abb. 10 Pos. Bezeichnung Menge Referenz Teilenummer Pumpengehäuse 101.03.01 Rotor 101.02.03 Rotorwelle 101.01.04 Rollenkugellager 101.01.36 Rolle ⌀45 105.01.07 Langer Bolzen 102.00.07 Kurzer Bolzen 102.00.14 Frontdeckel 101.00.12 Dichtung Frontdeckel...
  • Seite 41 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFBa 16 siehe Abb. 10 Pos. Bezeichnung Menge Referenz Teilenummer Anschluss VA-NPT 101.00.16 Anschluss PP-NPT 101.00.17 Anschluss PVDF-NPT 101.00.18 Anschluss DIN 101.00.19 Anschluss SMS 101.00.20 Anschluss TRI-CLAMP 101.00.21 Pressflansch, Standard 101.03.22 Pressflansch, Thermoplastschlauch 101.03.23 Grundplatte 101.00.24 Grundplatte, Edelstahl...
  • Seite 42 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFBa 019 siehe Abb. 10 Pos. Bezeichnung Menge Referenz Teilenummer Frontdeckel 101.00.12 Dichtung Frontdeckel 101.00.11 Anschluss VA-BSP 105.00.13 Anschluss PP-BSP 105.00.14 Anschluss PVDF-BSP 105.00.15 Anschluss VA-NPT 105.00.16 Anschluss PP-NPT 105.00.17 Anschluss PVDF-NPT 105.00.18 Anschluss DIN 105.00.19 Anschluss SMS 105.00.20...
  • Seite 43 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile 18 17 14 21 9 10 15 P_DX_0019_SW Abb. 11: Explosionszeichnung Ersatzteile DFBa 22 DFBa 022 siehe Abb. 11 Pos. Bezeichnung Menge Referenz Teilenummer Pumpengehäuse 113.00.01 Rotor 113.00.02 Rotorwelle 113.00.03 Schraube Rotorwelle 113.00.04 Rolle Standard 113.00.05 Aufnahme Rolle 113.00.07...
  • Seite 44 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFBa 022 siehe Abb. 11 Pos. Bezeichnung Menge Referenz Teilenummer Anschluss VA-NPT 113.00.13 Anschluss PP-NPT 113.00.14 Anschluss PVDF-NPT 113.00.15 Anschluss DIN 113.00.16 Anschluss SMS 113.00.17 Anschluss TRI-CLAMP 113.00.18 Pressflansch, Standard 113.00.19 Pressflansch, Thermoplastischer 113.00.20 Schlauch Grundplatte 113.00.21...

  • Seite 45: Technische Daten Der Dfba

    Technische Daten der DFBa Technische Daten der DFBa Förder‐ P max. Förder‐ Rollen/ Schlauch Feststoff Gewicht Anschluss menge leistung Gleit- DFBa in bar innen max. ohne in l/U bei max. Schuhe Antrieb ⌀ in mm ⌀ in mm Druck in kg in l/h 0,023 Rollen...

  • Seite 46: Abmessungen Dfba 016 / 019

    Technische Daten der DFBa 8.2 Abmessungen DFBa 016 / 019 P_DX_0026_SW Abb. 13: Abmessungen DFBa 016 / 019 A 119 mm H 75 mm 60 mm 170 mm D 190 mm K 265 mm E 30 mm 3/4" BSP (016) / 1" BSP (019) 160 mm Abhängig vom gewählten Antrieb G 30 mm...

  • Seite 47: Abmessungen Dfba 022

    Technische Daten der DFBa 8.3 Abmessungen DFBa 022 P_DX_0027_SW Abb. 14: Abmessungen DFBa 022 A 110 mm H 95 mm 85 mm 210 mm D 245 mm K 355 mm E 25 mm 1" BSP 175 mm Abhängig vom gewählten Antrieb G 25 mm...

  • Seite 48: Technische Anlagen Der Dfba

    LAMENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDE‐ RUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent GmbH Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzi‐ pierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und...

  • Seite 49: Index

    Index Index Allgemeine Gleichbehandlung ....2 Not Aus-Schalter ......17 Angewandte harmonisierte Normen .
  • Seite 52 ProMinent GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-215 E-Mail: info@prominent.com Internet: www.prominent.com 986232, 3, de_DE © 2015...
