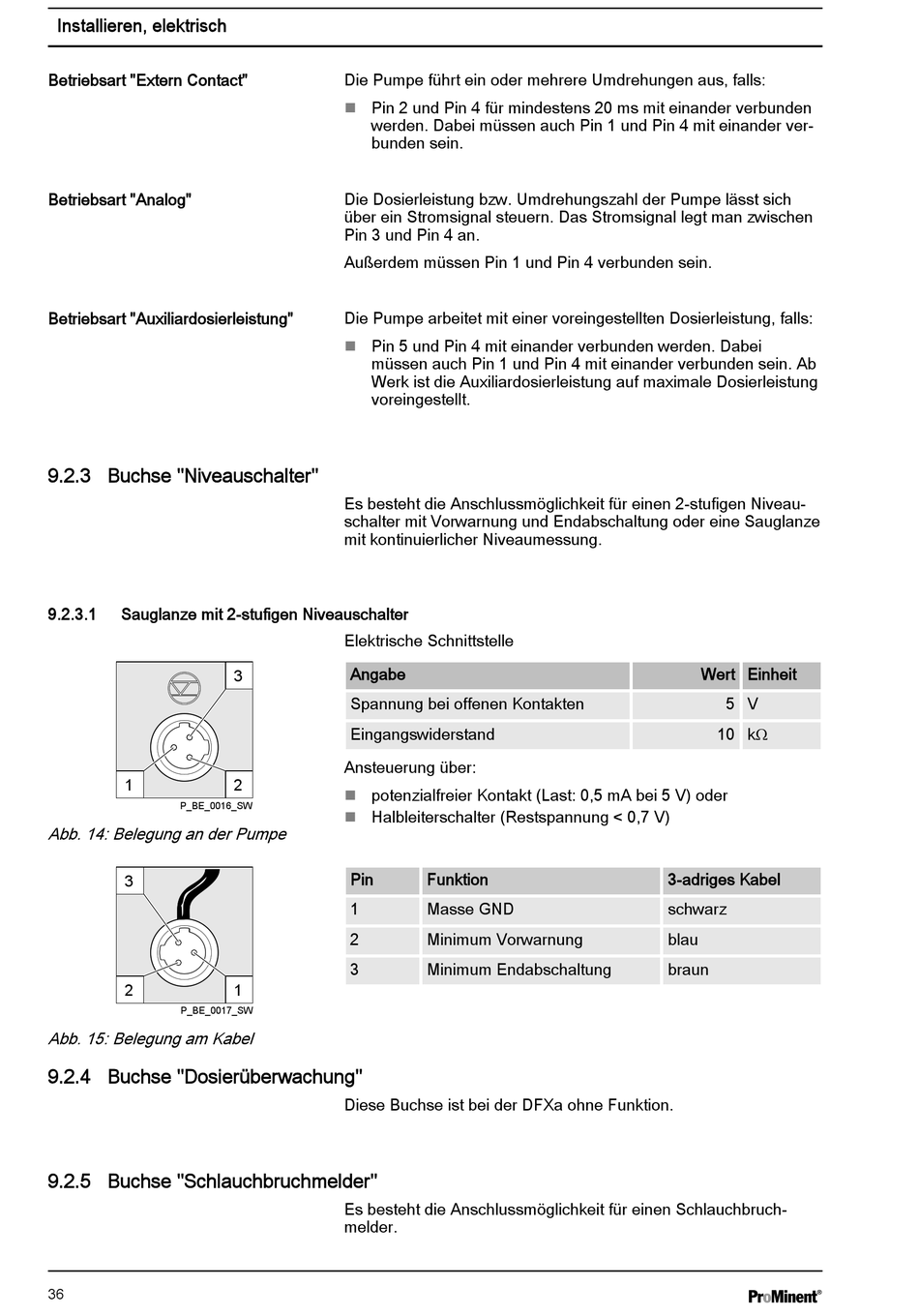

Installieren, elektrisch
Betriebsart "Extern Contact"
Betriebsart "Analog"
Betriebsart "Auxiliardosierleistung"

9.2.3 Buchse "Niveauschalter"

9.2.3.1 Sauglanze mit 2-stufigen Niveauschalter
1
P_BE_0016_SW
Abb. 14: Belegung an der Pumpe
3
2
P_BE_0017_SW
Abb. 15: Belegung am Kabel
9.2.4 Buchse "Dosierüberwachung"

9.2.5 Buchse "Schlauchbruchmelder"

36
Die Pumpe führt ein oder mehrere Umdrehungen aus, falls:
Pin 2 und Pin 4 für mindestens 20 ms mit einander verbunden
n
werden. Dabei müssen auch Pin 1 und Pin 4 mit einander ver‐
bunden sein.
Die Dosierleistung bzw. Umdrehungszahl der Pumpe lässt sich
über ein Stromsignal steuern. Das Stromsignal legt man zwischen
Pin 3 und Pin 4 an.
Außerdem müssen Pin 1 und Pin 4 verbunden sein.
Die Pumpe arbeitet mit einer voreingestellten Dosierleistung, falls:
Pin 5 und Pin 4 mit einander verbunden werden. Dabei
n
müssen auch Pin 1 und Pin 4 mit einander verbunden sein. Ab
Werk ist die Auxiliardosierleistung auf maximale Dosierleistung
voreingestellt.
Es besteht die Anschlussmöglichkeit für einen 2-stufigen Niveau‐
schalter mit Vorwarnung und Endabschaltung oder eine Sauglanze
mit kontinuierlicher Niveaumessung.
Elektrische Schnittstelle
Angabe
3
Spannung bei offenen Kontakten
Eingangswiderstand
Ansteuerung über:
2
potenzialfreier Kontakt (Last: 0,5 mA bei 5 V) oder
n
Halbleiterschalter (Restspannung < 0,7 V)
n
Pin
1
2
3
1
Diese Buchse ist bei der DFXa ohne Funktion.
Es besteht die Anschlussmöglichkeit für einen Schlauchbruch‐
melder.
Funktion
Masse GND
Minimum Vorwarnung
Minimum Endabschaltung
Wert Einheit
5 V
10 kΩ
3-adriges Kabel
schwarz
blau
braun
