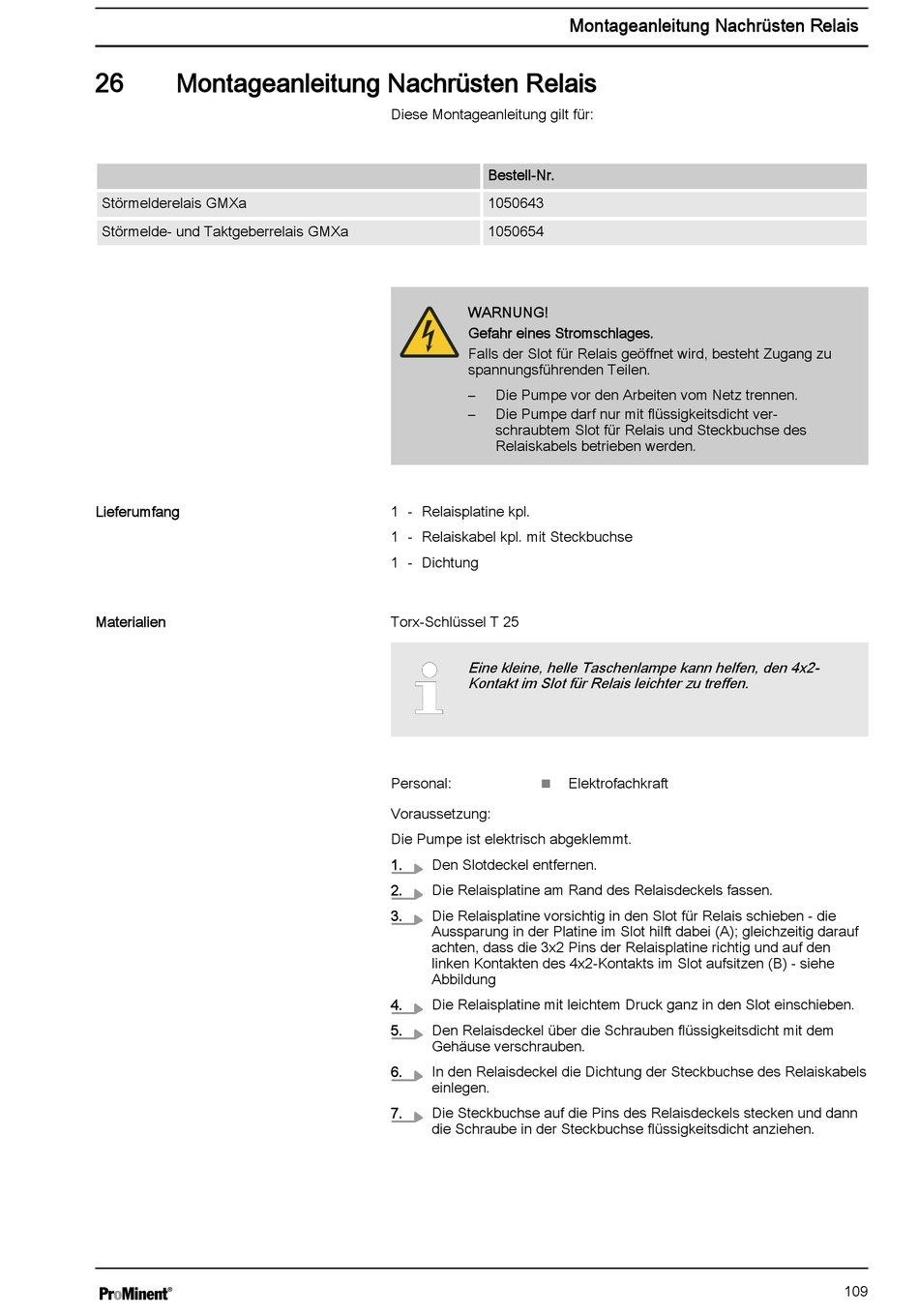

26 Montageanleitung Nachrüsten Relais
Störmelderelais GMXa
Störmelde- und Taktgeberrelais GMXa
Lieferumfang
Materialien
Diese Montageanleitung gilt für:
Bestell-Nr.
1050643
1050654
WARNUNG!
Gefahr eines Stromschlages.
Falls der Slot für Relais geöffnet wird, besteht Zugang zu
spannungsführenden Teilen.
– Die Pumpe vor den Arbeiten vom Netz trennen.
– Die Pumpe darf nur mit flüssigkeitsdicht ver‐
schraubtem Slot für Relais und Steckbuchse des
Relaiskabels betrieben werden.
1 - Relaisplatine kpl.
1 - Relaiskabel kpl. mit Steckbuchse
1 - Dichtung
Torx-Schlüssel T 25
Eine kleine, helle Taschenlampe kann helfen, den 4x2-
Kontakt im Slot für Relais leichter zu treffen.
Personal:
n
Voraussetzung:
Die Pumpe ist elektrisch abgeklemmt.
1. Den Slotdeckel entfernen.
2. Die Relaisplatine am Rand des Relaisdeckels fassen.
3. Die Relaisplatine vorsichtig in den Slot für Relais schieben - die
Aussparung in der Platine im Slot hilft dabei (A); gleichzeitig darauf
achten, dass die 3x2 Pins der Relaisplatine richtig und auf den
linken Kontakten des 4x2-Kontakts im Slot aufsitzen (B) - siehe
Abbildung
4. Die Relaisplatine mit leichtem Druck ganz in den Slot einschieben.
5. Den Relaisdeckel über die Schrauben flüssigkeitsdicht mit dem
Gehäuse verschrauben.
6. In den Relaisdeckel die Dichtung der Steckbuchse des Relaiskabels
einlegen.
7. Die Steckbuchse auf die Pins des Relaisdeckels stecken und dann
die Schraube in der Steckbuchse flüssigkeitsdicht anziehen.
Montageanleitung Nachrüsten Relais
Elektrofachkraft
