Beispiel : Soll in der Displayzeile SV die Alarmmeldung von Alarm 1, 2 und 4 sowie in Displayzeile F die Alarme 3 und 5
angezeigt werden, so ist folgendes einzustellen:
= 1 + 2 + 8 = 11
Sdss. P
= 4 + 16 = 20
Sds. f
= 0
Sds. P U

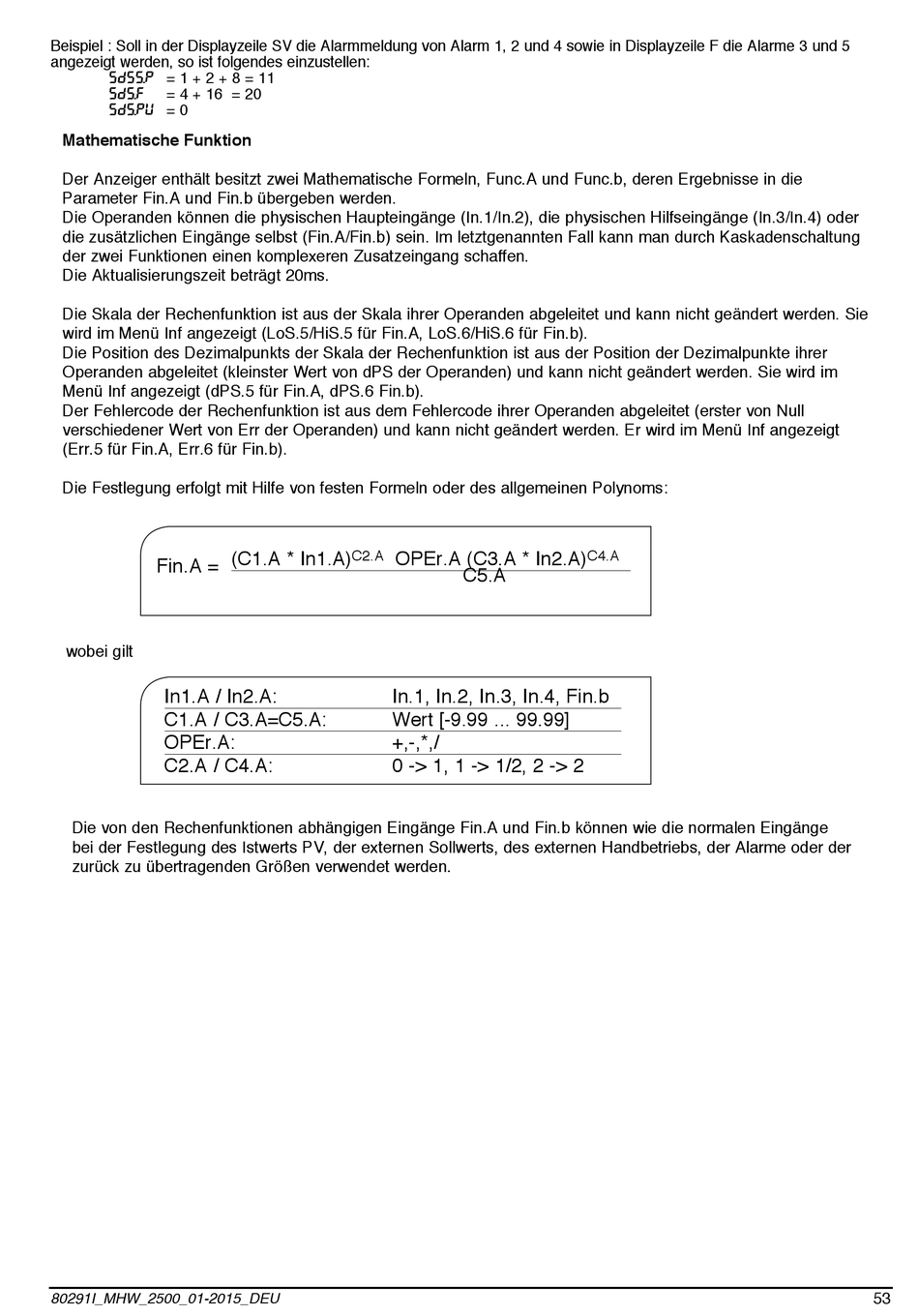

Mathematische Funktion
Der Anzeiger enthält besitzt zwei Mathematische Formeln, Func.A und Func.b, deren Ergebnisse in die
Parameter Fin.A und Fin.b übergeben werden.
Die Operanden können die physischen Haupteingänge (In.1/In.2), die physischen Hilfseingänge (In.3/In.4) oder
die zusätzlichen Eingänge selbst (Fin.A/Fin.b) sein. Im letztgenannten Fall kann man durch Kaskadenschaltung
der zwei Funktionen einen komplexeren Zusatzeingang schaffen.
Die Aktualisierungszeit beträgt 20ms.
Die Skala der Rechenfunktion ist aus der Skala ihrer Operanden abgeleitet und kann nicht geändert werden. Sie
wird im Menü Inf angezeigt (LoS.5/HiS.5 für Fin.A, LoS.6/HiS.6 für Fin.b).
Die Position des Dezimalpunkts der Skala der Rechenfunktion ist aus der Position der Dezimalpunkte ihrer
Operanden abgeleitet (kleinster Wert von dPS der Operanden) und kann nicht geändert werden. Sie wird im
Menü Inf angezeigt (dPS.5 für Fin.A, dPS.6 Fin.b).
Der Fehlercode der Rechenfunktion ist aus dem Fehlercode ihrer Operanden abgeleitet (erster von Null
verschiedener Wert von Err der Operanden) und kann nicht geändert werden. Er wird im Menü Inf angezeigt
(Err.5 für Fin.A, Err.6 für Fin.b).
Die Festlegung erfolgt mit Hilfe von festen Formeln oder des allgemeinen Polynoms:
Fin.A = (C1.A * In1.A)
wobei gilt
In1.A / In2.A:
C1.A / C3.A=C5.A:
OPEr.A:
C2.A / C4.A:
Die von den Rechenfunktionen abhängigen Eingänge Fin.A und Fin.b können wie die normalen Eingänge
bei der Festlegung des Istwerts PV, der externen Sollwerts, des externen Handbetriebs, der Alarme oder der
zurück zu übertragenden Größen verwendet werden.
80291I_MHW_2500_01-2015_DEU
OPEr.A (C3.A * In2.A)
C2.A
In.1, In.2, In.3, In.4, Fin.b
Wert [-9.99 ... 99.99]
+,-,*,/
0 -> 1, 1 -> 1/2, 2 -> 2
C4.A
C5.A
53
