Das Gerät vereint die Regler- und Programmregler-Funktionen für 4 Zonen.
Die Programmregler-Funktion gestattet die Ausführung eines Programms als Gesamtheit von Schritten, die jeweils aus
Rampen- oder Haltesegmenten bestehen.
Für jeden Schritt oder jedes Segment des Programms ist Folgendes kennzeichnend:
- ein zu erreichender Sollwert (mit oder ohne Gradient)
- ein Nutzzeitintervall (Skala in TT/hh , hh/mm, mm/ss)
- Hbb: Hold-Back-Band
Für jeden Schritt kann ein zum Sollwert symmetrisches Toleranzband (Hbb) eingestellt werden.
Verlässt der Istwert das eingestellte Hbb-Band, wird die Zeitbasis des Programmreglers angehalten, bis sich der Istwert
wieder innerhalb des Bandes befindet.
- 16 Freigabeeingänge (nr. 4 predefinied: Start - Stop - Reset - Skip)
Für jeden Schritt kann der Zustand von 12 Digitaleingängen eingestellt werden, der den Beginn der Ausführung des
Schritts bedingt; für jeden Schritt kann der Zustand aktiviert, deaktiviert oder gleichgültig zugewiesen werden.
- 16 Ereignisausgänge
Für jeden Schritt kann der Zustand von 16 Digitalausgängen zugewiesen werden. Diese Ausgänge werden nur aktiviert,
nachdem die Freigabebedingung geprüft wurde.

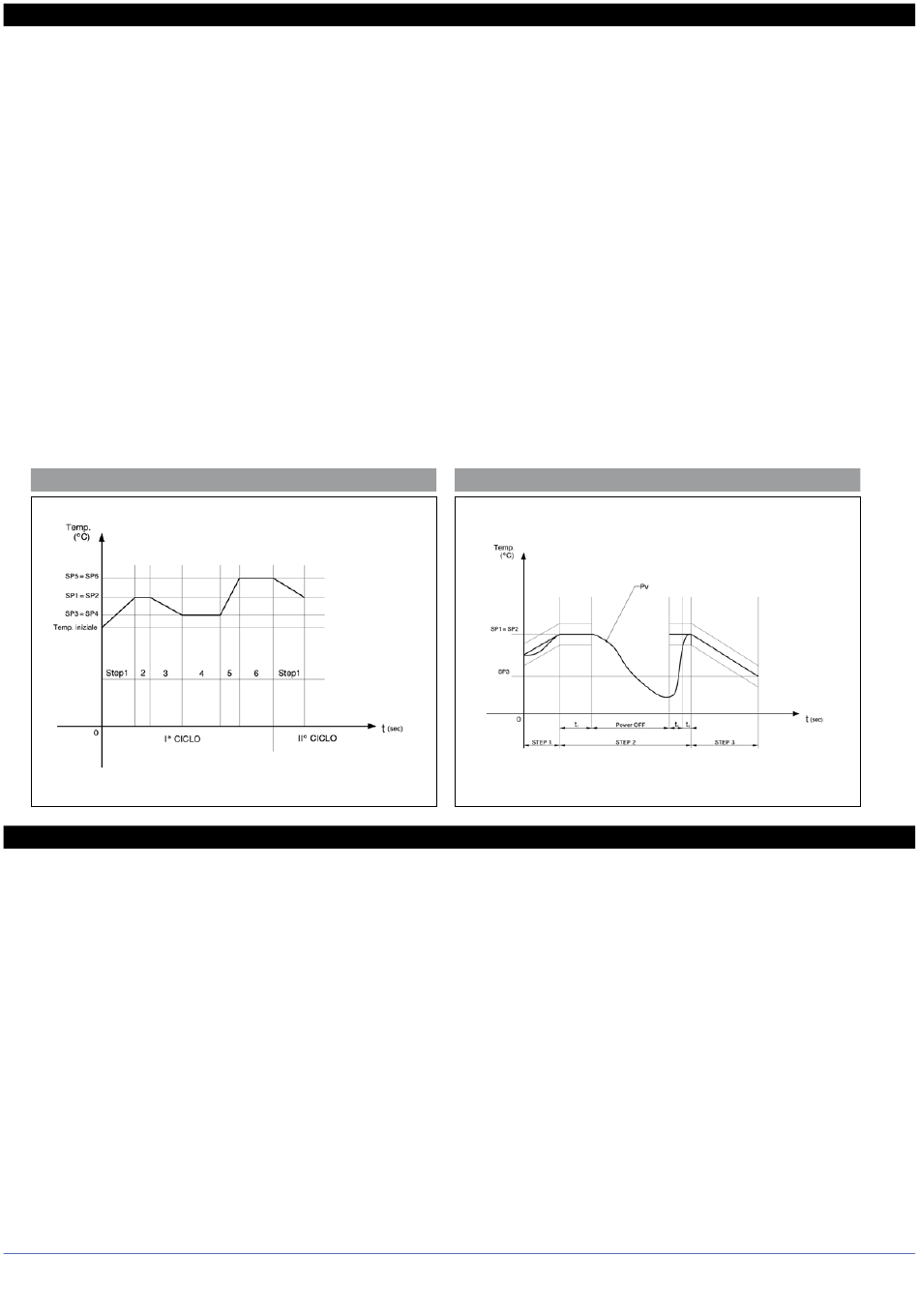

PROGRAMM-Beispiel
Ein Programmabschnitt besteht aus einer Rampe sowie aus der Haltezeit. - Es sind maximal 300 ProgrammSschritte
verfügbar, die in maximal 100 Programmen unterteilt werden können verfügbar.
Die Rampenzeit (Sollwertgradient) sowie die Haltezeit können mittels zweier Zeitbasen Programmiert werden; Die
Zeitbasen betragen
- 22 Tage / 23 Stunden
- 99 Stunden / 59 Minuten
- 99 Minuten / 59 Sekunden (mm/ss)
Maximale Gesamtzeit des Programms: 45 Tage
Die Genauigkeit der Zeitbasis beträgt +/- 4 s. bei einer Laufzeit von 10 Stunden.
Programmwahl über Terminal
16 Steuereingänge und 16 Ereignisausgänge:
Bei Verwendung der E/A-Karten I/O R-EU16 stehen standardmäßig 16 Eingänge zur Verfügung.
Die ersten 4 Eingänge können den Programmsteuerungen RUN, HOLD, READY und END zugewiesen
werden; die anderen 12 Eingänge können der Freigabefunktion zugewiesen werden.
Anzeige des eingegebenen Programms (Programmgrafik)
22
5 • DER PROGRAMMREGLER
6 • EIGENSCHAFTEN DES PROGRAMMREGLERS
(dd/hh)
(hh/mm)
Beispiel für die HBB FUNKTION
