(FG

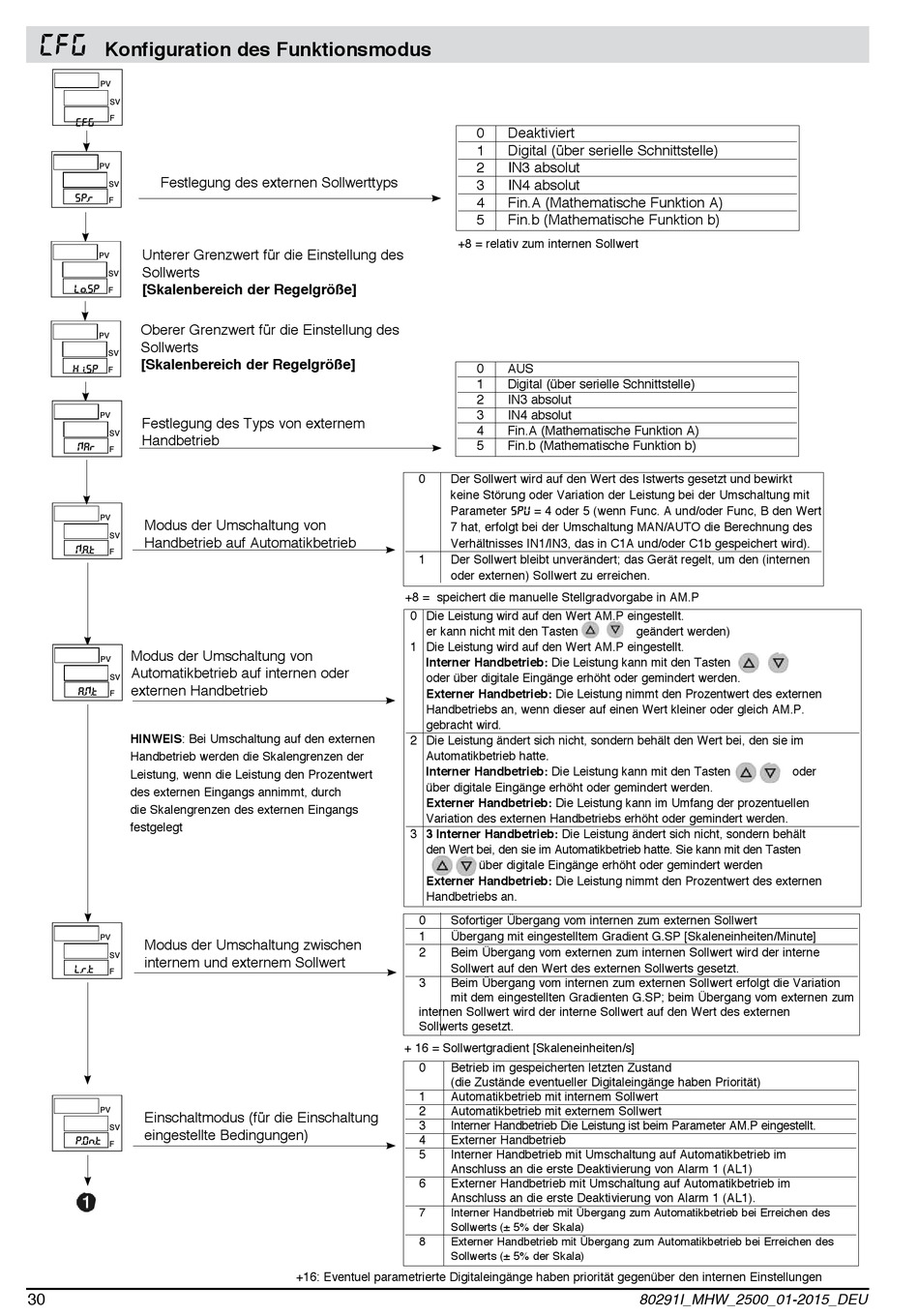

Konfiguration des Funktionsmodus
PV
SV
F
(FG
PV
Festlegung des externen Sollwerttyps
SV
SP. r
F
Unterer Grenzwert für die Einstellung des
PV
Sollwerts
SV
[Skalenbereich der Regelgröße]
Lo. S P
F
Oberer Grenzwert für die Einstellung des
PV
Sollwerts
SV
[Skalenbereich der Regelgröße]
xi. S P
F
PV
Festlegung des Typs von externem
SV
Handbetrieb
1
MAr
F
PV
Modus der Umschaltung von
SV
Handbetrieb auf Automatikbetrieb
1
M. A . t
F
Modus der Umschaltung von
PV
Automatikbetrieb auf internen oder
SV
externen Handbetrieb
1
A. M . t
F
HINWEIS: Bei Umschaltung auf den externen
Handbetrieb werden die Skalengrenzen der
Leistung, wenn die Leistung den Prozentwert
des externen Eingangs annimmt, durch
die Skalengrenzen des externen Eingangs
festgelegt
PV
Modus der Umschaltung zwischen
SV
internem und externem Sollwert
L. r . t
F
PV
Einschaltmodus (für die Einschaltung
SV
eingestellte Bedingungen)
P. 0 n. t
F
30
+8 = relativ zum internen Sollwert
0
Der Sollwert wird auf den Wert des Istwerts gesetzt und bewirkt
keine Störung oder Variation der Leistung bei der Umschaltung mit
Parameter SPU = 4 oder 5 (wenn Func. A und/oder Func, B den Wert
7 hat, erfolgt bei der Umschaltung MAN/AUTO die Berechnung des
Verhältnisses IN1/IN3, das in C1A und/oder C1b gespeichert wird).
1
Der Sollwert bleibt unverändert; das Gerät regelt, um den (internen
oder externen) SoIlwert zu erreichen.
+8 = speichert die manuelle Stellgradvorgabe in AM.P
0 Die Leistung wird auf den Wert AM.P eingestellt.
er kann nicht mit den Tasten
1 Die Leistung wird auf den Wert AM.P eingestellt.
Interner Handbetrieb: Die Leistung kann mit den Tasten
oder über digitale Eingänge erhöht oder gemindert werden.
Externer Handbetrieb: Die Leistung nimmt den Prozentwert des externen
Handbetriebs an, wenn dieser auf einen Wert kleiner oder gleich AM.P.
gebracht wird.
2 Die Leistung ändert sich nicht, sondern behält den Wert bei, den sie im
Automatikbetrieb hatte.
Interner Handbetrieb: Die Leistung kann mit den Tasten
über digitale Eingänge erhöht oder gemindert werden.
Externer Handbetrieb: Die Leistung kann im Umfang der prozentuellen
Variation des externen Handbetriebs erhöht oder gemindert werden.
3 3 Interner Handbetrieb: Die Leistung ändert sich nicht, sondern behält
den Wert bei, den sie im Automatikbetrieb hatte. Sie kann mit den Tasten
oder über digitale Eingänge erhöht oder gemindert werden
Externer Handbetrieb: Die Leistung nimmt den Prozentwert des externen
Handbetriebs an.
0
Sofortiger Übergang vom internen zum externen Sollwert
1
Übergang mit eingestelltem Gradient G.SP [Skaleneinheiten/Minute]
2
Beim Übergang vom externen zum internen Sollwert wird der interne
Sollwert auf den Wert des externen Sollwerts gesetzt.
3
Beim Übergang vom internen zum externen Sollwert erfolgt die Variation
mit dem eingestellten Gradienten G.SP; beim Übergang vom externen zum
internen Sollwert wird der interne Sollwert auf den Wert des externen
Sollwerts gesetzt.
+ 16 = Sollwertgradient [Skaleneinheiten/s]
0
Betrieb im gespeicherten letzten Zustand
(die Zustände eventueller Digitaleingänge haben Priorität)
1
Automatikbetrieb mit internem Sollwert
2
Automatikbetrieb mit externem Sollwert
3
Interner Handbetrieb Die Leistung ist beim Parameter AM.P eingestellt.
4
Externer Handbetrieb
5
Interner Handbetrieb mit Umschaltung auf Automatikbetrieb im
Anschluss an die erste Deaktivierung von Alarm 1 (AL1)
6
Externer Handbetrieb mit Umschaltung auf Automatikbetrieb im
Anschluss an die erste Deaktivierung von Alarm 1 (AL1).
7
Interner Handbetrieb mit Übergang zum Automatikbetrieb bei Erreichen des
Sollwerts (± 5% der Skala)
8
Externer Handbetrieb mit Übergang zum Automatikbetrieb bei Erreichen des
Sollwerts (± 5% der Skala)
+16: Eventuel parametrierte Digitaleingänge haben priorität gegenüber den internen Einstellungen
0
Deaktiviert
1
Digital (über serielle Schnittstelle)
2
IN3 absolut
3
IN4 absolut
4
Fin.A (Mathematische Funktion A)
5
Fin.b (Mathematische Funktion b)
0
AUS
1
Digital (über serielle Schnittstelle)
2
IN3 absolut
3
IN4 absolut
4
Fin.A (Mathematische Funktion A)
5
Fin.b (Mathematische Funktion b)
geändert werden)
80291I_MHW_2500_01-2015_DEU
