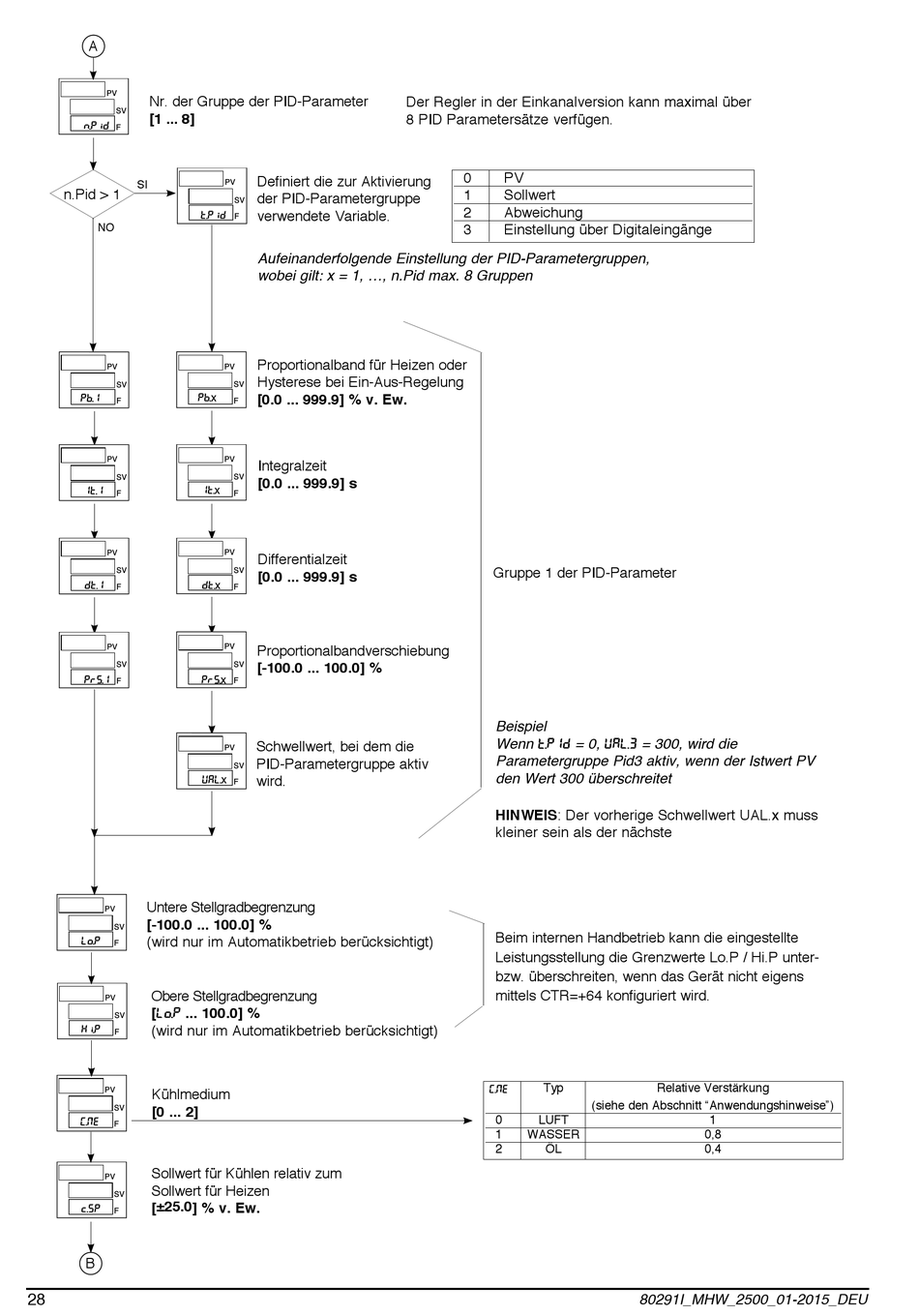

A
PV
Nr. der Gruppe der PID-Parameter
SV
[1 ... 8]
n. P id
F
SI
n.Pid > 1
t. P id
NO
PV
SV
Pb. x
Pb. 1
F
PV
SV
It. 1
F
PV
SV
dt. 1
F
PV
SV
PrS. 1
F
Untere Stellgradbegrenzung
PV
[-100.0 ... 100.0] %
SV
(wird nur im Automatikbetrieb berücksichtigt)
Lo. P
F
Obere Stellgradbegrenzung
PV
[Lo. P ... 100.0] %
SV
(wird nur im Automatikbetrieb berücksichtigt)
xI. P
F
Kühlmedium
PV
[0 ... 2]
SV
(. M E
i
F
Sollwert für Kühlen relativ zum
PV
Sollwert für Heizen
SV
[ ±25.0 ] % v. Ew.
c. S P
F
B
28
Definiert die zur Aktivierung
PV
der PID-Parametergruppe
SV
verwendete Variable.
F
Aufeinanderfolgende Einstellung der PID-Parametergruppen,
wobei gilt: x = 1, ..., n.Pid max. 8 Gruppen
Proportionalband für Heizen oder
PV
Hysterese bei Ein-Aus-Regelung
SV
[0.0 ... 999.9] % v. Ew.
F
PV
Integralzeit
SV
[0.0 ... 999.9] s
It. x
F
PV
Differentialzeit
SV
[0.0 ... 999.9] s
dt. x
F
Proportionalbandverschiebung
PV
[-100.0 ... 100.0] %
SV
PrS. x
F
Schwellwert, bei dem die
PV
PID-Parametergruppe aktiv
SV
wird.
UAL. x
F
Der Regler in der Einkanalversion kann maximal über
8 PID Parametersätze verfügen.
0
PV
1
Sollwert
2
Abweichung
3
Einstellung über Digitaleingänge
Gruppe 1 der PID-Parameter
Beispiel
Wenn t. P id = 0, UAL. 3 = 300, wird die
Parametergruppe Pid3 aktiv, wenn der Istwert PV
den Wert 300 überschreitet
HINWEIS: Der vorherige Schwellwert UAL.x muss
kleiner sein als der nächste
Beim internen Handbetrieb kann die eingestellte
Leistungsstellung die Grenzwerte Lo.P / Hi.P unter-
bzw. überschreiten, wenn das Gerät nicht eigens
mittels CTR=+64 konfiguriert wird.
Typ
(. M E
i
0
LUFT
1
WASSER
2
ÖL
Relative Verstärkung
(siehe den Abschnitt "Anwendungshinweise")
1
0,8
0,4
80291I_MHW_2500_01-2015_DEU
