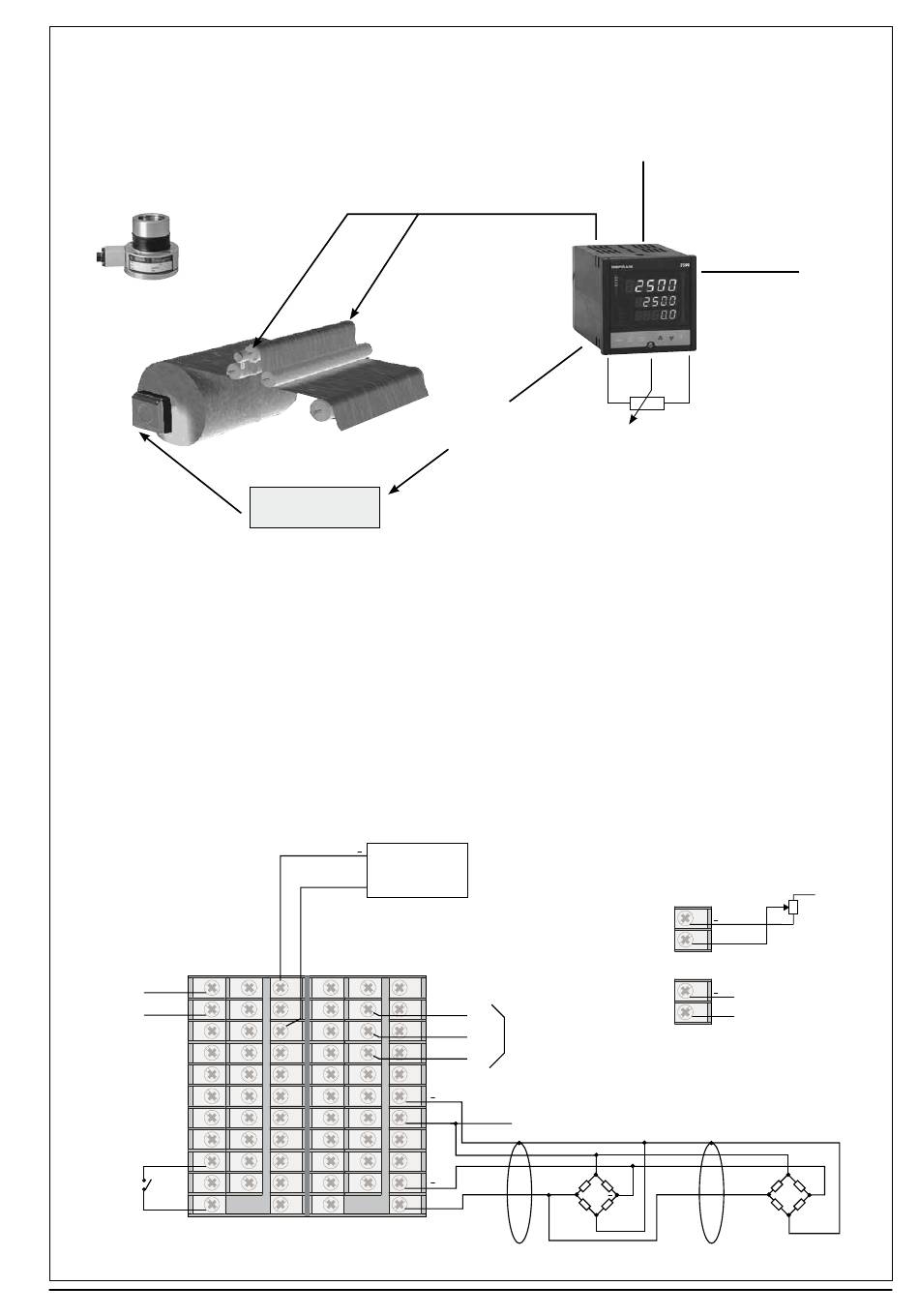

3. ZUGREGELUNG BEI WALZEN
Modell 2500-0-0-0-0-2-1
PAS = 32
Zelle TR
Mit dem Basismodell 2500-0-x-x-x-x-x mit einem Haupteingang kann man die Zugkraft der Walzen in einer Wickelstation
akkurat regeln.
Zur Messung der Zugkraft werden 2 parallel geschaltete Kraftmessdosen mit einer Empfindlichkeit von 2 mV/V verwendet, die
mit der vom Gerät kommenden Hilfsspannung 10VDC gespeist werden.
Das Gerät kann die Aufwicklung durch die Spule anhand eines vorgegebenen Sollwerts konstant halten.
Der Regelausgang des Reglers 2500 wirkt auf den Antrieb, der die Geschwindigkeit des Motors der Wickelmaschine steuert.
Durch die geeignete Konfiguration des Digitaleingangs für die Freigabe der Funktion Interner/Externer Sollwert und mit Hilfe
eines vom Gerät gespeisten externen Potentiometers kann man den Zugkraftwert einstellen.
Ein zweiter externer Signaleingang, der für den Empfang der Anlagengeschwindigkeit konfiguriert wird, erlaubt den Start mit
dem Gerät auch im Automatikbetrieb mit einem Prozentwert der Leistung am Regelausgang, um zu verhindern, dass das von
der Wickelmaschine aufzuwickelnde Material zu starken plötzlichen Zugkräften ausgesetzt wird.
~
Spannungs-
12
versorgung
~
13
14
15
16
17
18
19
20
21
Setpoint LOC / REM
22
80291I_MHW_2500_01-2015_DEU
TR
TR
Antrieb
Antrieb
+
CO1
33
11
12
33
10
13
32
32
9
31
14
31
30
8
30
15
16
29
7
29
28
17
28
6
18
27
5
27
26
4
26
19
25
3
25
20
24
24
2
21
B
A
1
22
Anlagengeschwindigkeit
(0-10Vcc)
Haupteingang 1
Regelausgang
0...10V
11
GND
10
Serielle
A (data +)
9
Schnittstelle
B (data -)
8
7
6
+
5
+
Vpot (10Vdc)
- Exc
4
+ Exc
3
2
+
+
1
Analoger Hilfseingang 3
Dialog mit eventueller SPS
oder Überwachungseinheit
Analoger Hilfseingang 4
Potentiometer
Zugregelung
Potentiometer Einstellung Zugkraft
11
IN4
+
10
9
IN3
+
8
Anlagengeschwindigkeit
- Exc
+ Exc
+
Vpot (10Vdc)
Ref.
19
