1.3 Hinweise

Die folgenden Symbole und Hinweise werden ggf. in den Mon-
tage- und Betriebsanleitungen, Sicherheitsanweisungen und Ser-
viceanleitungen von Grundfos verwendet.
Diese Sicherheitsanweisungen sind bei explosions-
geschützten Produkten unbedingt zu befolgen.
Ein blauer oder grauer Kreis mit einem weißen grafi-
schen Symbol weist darauf hin, dass eine Maß-
nahme ergriffen werden muss.
Ein roter oder grauer Kreis mit einem diagonal ver-
laufenden Balken (ggf. mit einem schwarzen grafi-
schen Symbol) weist darauf hin, dass eine Handlung
nicht ausgeführt werden darf oder gestoppt werden
muss.
Ein Nichtbeachten dieser Sicherheitshinweise kann
Fehlfunktionen oder Sachschäden zur Folge haben.
Tipps und Ratschläge, die das Arbeiten erleichtern.

2. Produktlieferung

2.1 Prüfen des Produkts
Überprüfen Sie, ob das gelieferte Produkt der Bestellung ent-
spricht.
Überprüfen Sie, ob Spannung und Frequenz des Produkts den
Werten am Montageort entsprechen. Siehe Abschnitt
6.4.1 Typenschild.

2.2 Lieferumfang

Folgendes ist im Lieferumfang enthalten:
• ALPHA1-Pumpe
• ALPHA-Stecker
• Wärmedämmschalen
• zwei Dichtungen
• Kurzanleitung

3. Produktinstallation

3.1 Montage

3.1.1 Montieren des Produkts

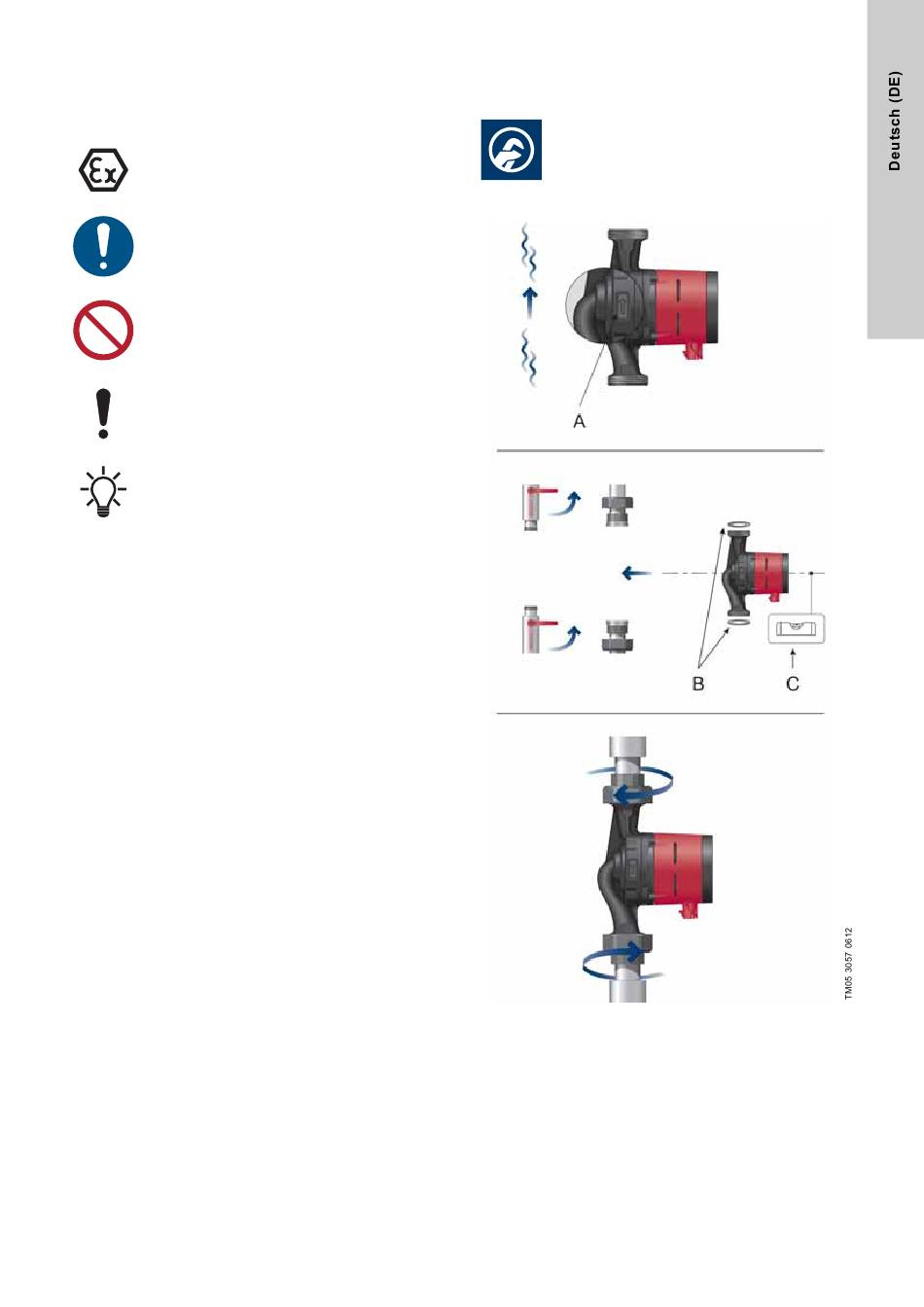

Abb. 1 Montieren des Produkts
Die Pfeile auf dem Pumpengehäuse geben die Strömungsrich-
tung der Flüssigkeit durch die Pumpe an. Siehe Abb. 1, Pos. A.
1. Bringen Sie bei der Montage der Pumpe in die Rohrleitung die
beiden mitgelieferten Dichtungen an. Siehe Abb. 1, Pos. B.
2. Bauen Sie die Pumpe so ein, dass sich die Motorwelle in hori-
zontaler Position befindet. Siehe Abb. 1, Pos. C. Siehe auch
Abschnitt 3.2 Position des Schaltkastens.
3. Ziehen Sie die Anschlussteile fest.
