2. Produktlieferung

Während des Transports und der Lagerung dürfen
die Pumpen nicht mit Glyzerin oder ähnlichen Flüs-
sigkeiten behandelt werden, die die Werkstoffe der
Pumpen chemisch angreifen.

2.1 Transportieren des Produkts

Die Pumpen werden ab Werk in einer geeigneten Verpackung
geliefert. In dieser müssen sie bis zum Einbau verbleiben.
2.2 Prüfen des Produkts
1. Prüfen Sie, ob die Pumpe Transportschäden aufweist.
2. Prüfen Sie, ob die Typenbezeichnung mit den Bestellangaben
übereinstimmt. Siehe das Typenschild der Pumpe.
3. Prüfen Sie, ob die Motorspannung und die Frequenz, die auf
dem Typenschild des Motors und des Frequenzumrichters
angegeben sind, den Werten der verfügbaren Stromversor-
gung entsprechen.
3. Bedingungen für die Installation

3.1 Lesen der Anweisungen

Lesen Sie für die Installation des Produkts die Anweisungen in
der folgenden Tabelle.
Anlage/
Schritt Maßnahme
Pumpe
Mechanische
1
Installation
BMS hs Elektrischer
2
Anschluss
3 Inbetriebnahme
Mechanische
1
Installation
BMS hp Elektrischer
2
Anschluss
3 Inbetriebnahme
Mechanische
1
Installation
BMSX Elektrischer
2
Anschluss
3 Inbetriebnahme

3.2 Fundamentaufstellung

Das Fundament muss so gebaut sein, dass es die Druckerhö-
hungsanlage oder die Pumpe(n) unter allen Umständen sicher
trägt. Die Pumpe und der Motor müssen auf gleichem Niveau ins-
talliert werden.
Das Fundament muss stark genug sein, um das Gewicht beider
Einheiten tragen zu können.
3.2.1 Schwingungsdämpfung
Verwenden Sie die Schwingungsdämpfer, die der Pumpe BMS hs
beiliegen.

4. Montage

4.1 Pumpe BMS hs
Die Pumpe kann direkt auf dem Boden aufgestellt oder auf einem
Grundrahmen (Zubehör) montiert werden.
Abb. 1
Aufstellungsort
Um eine ausreichende Motorkühlung sicherzustellen, muss hinter
dem Motor (Nichtantriebsseite) ein Freiraum von mindestens
100 mm verbleiben.
Anheben und Bewegen des Motors
Verwenden Sie zum Anheben des Motors Gurte und senken Sie
den Motor langsam ab.
Abschnitt
4.1 Pumpe BMS hs
5.1 Pumpe BMS hs
6.2 Pumpe BMS hs
4.2 Pumpe BMS hp
5.3 Pumpe BMS hp
6.3 Pumpe BMS hp
4.3 BMSX-Anlage
5.4 BMSX-Anlage
6.4 BMSX-Anlage

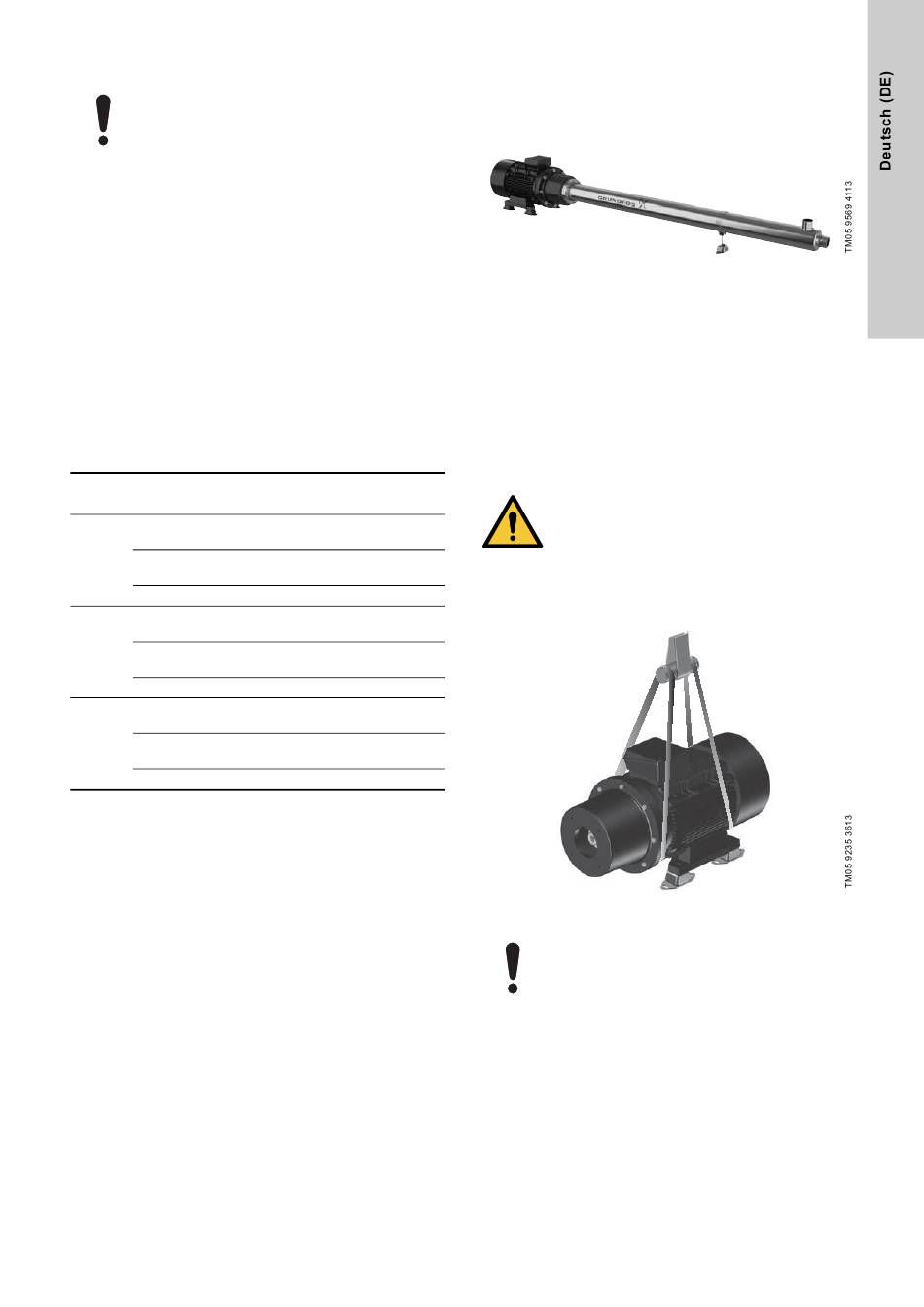

Abb. 2
Pumpe BMS hs
WARNUNG
Herabfallende Gegenstände
Tod oder ernsthafte Personenschäden
- Beachten Sie die örtlich geltenden Grenzwerte für
das manuelle Heben und Bewegen von Gegen-
ständen.
- Legen Sie Gurte um den Motor, heben Sie aber
nicht das Schutzgitter an.
- Vergewissern Sie sich, dass der Kran für diese
Aufgabe geeignet ist. Verwenden Sie zertifizierte
und zugelassene Hebevorrichtungen. Siehe
Typenschild.
Beispiel für das Anheben des Motors
Wenn diese Anweisungen nicht befolgt werden,
besteht das Risiko, Teile der Anlage zu verbiegen
oder zu beschädigen, wie z. B. den Klemmenkasten,
die Abdeckung oder die Tropfabdeckung.
