Externe Analoge 0-10 V Steuerung - Grundfos MC 80 Montageanleitung

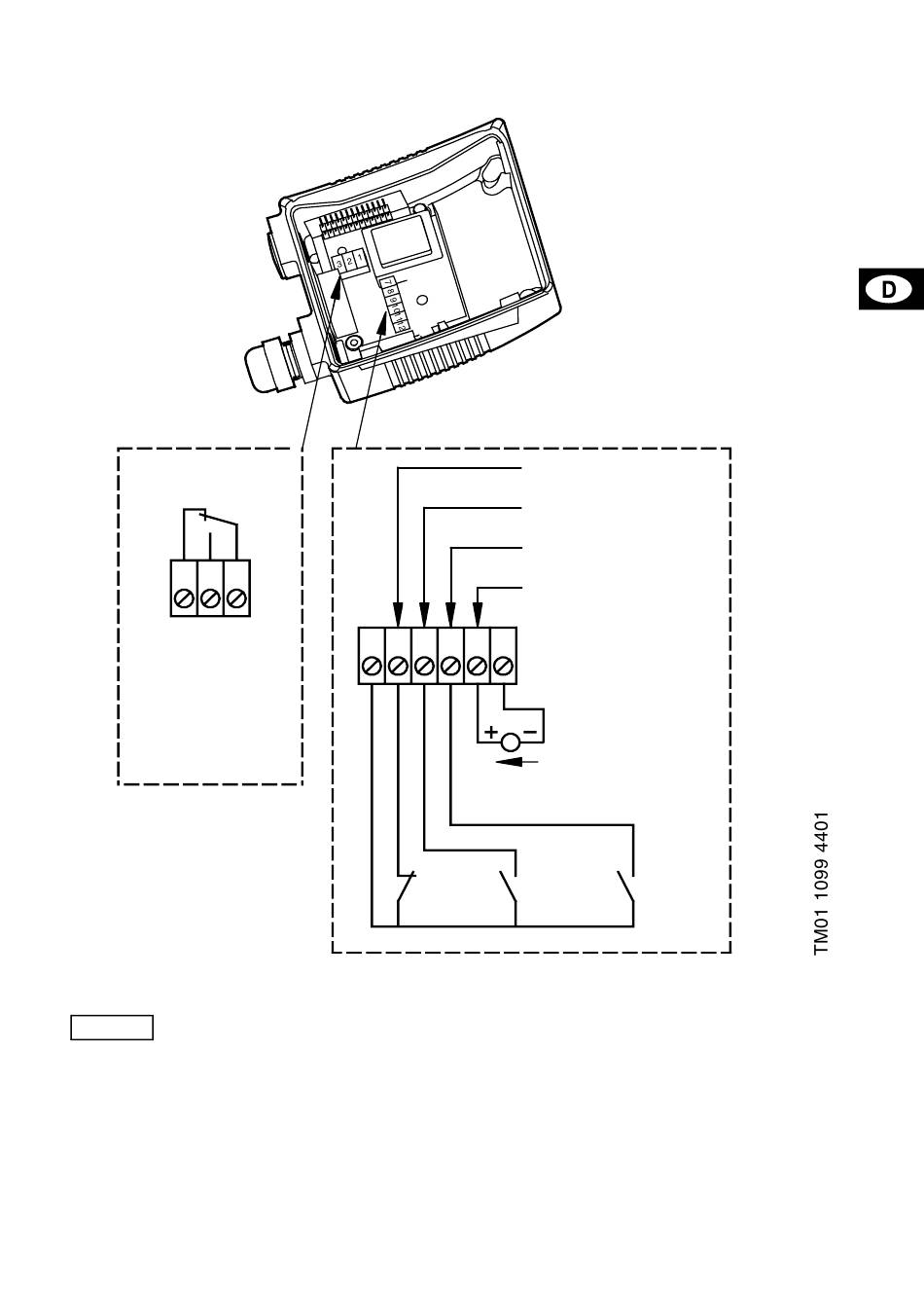

Abb. 1
Störmeldesignal
1 2 3
NC NO C
Wird der 0-10 V Eingang (Klemme 11 und 12) verwendet, müs-
sen die Klemmen 7 und 9 überbrückt sein (der Eingang für
Hinweis
MIN-Kennlinie muß geschlossen sein).

3. Externe analoge 0-10 V Steuerung

Das MC 80 besitzt einen Eingang für einen externen 0-10 VDC analogen Si-
gnalgeber (Klemme 11 und 12). Über diesen Eingang läßt sich die Pumpe
von einem externen Regler steuern, falls die Pumpe auf eine der folgenden
Regelungsarten eingestellt ist:
Extern EIN/AUS
MIN-Kennlinie
(Nachtabsenkung)
MAX-Kennlinie
Analoger 0-10 V
Eingang
7 8 9 10 11 12
DC 0-10 V
STOP MIN MAX
11
