14.16 Betriebsbereich

Pumpenausführung
TPE3, TPE3 D
TPE2, TPE2 D
Stellen Sie den Betriebsbereich wie folgt ein:
• Stellen Sie die minimale Drehzahl auf einen Wert zwischen
der fest eingestellten minimalen Drehzahl und der benutzerde-
finierten maximalen Drehzahl ein.
• Stellen Sie die maximale Drehzahl auf einen Wert zwischen
der benutzerdefinierten minimalen Drehzahl und der fest ein-
gestellten maximalen Drehzahl ein.
Der Bereich zwischen der benutzerdefinierten minimalen und
maximalen Drehzahl ist der Betriebsbereich. Siehe Abb. 58.
Bei Drehzahlen unter 25 % kann es zu Geräuschen
Hinweis
an der Wellendichtung kommen.
100 %
Fest eingestellte maximale Dreh-
zahl
67 % Benutzerdefinierte maximale
Drehzahl
Betriebsbereich
24 %
Benutzerdefinierte minimale
Drehzahl
13 % Fest eingestellte minimale Dreh-
zahl
0 %

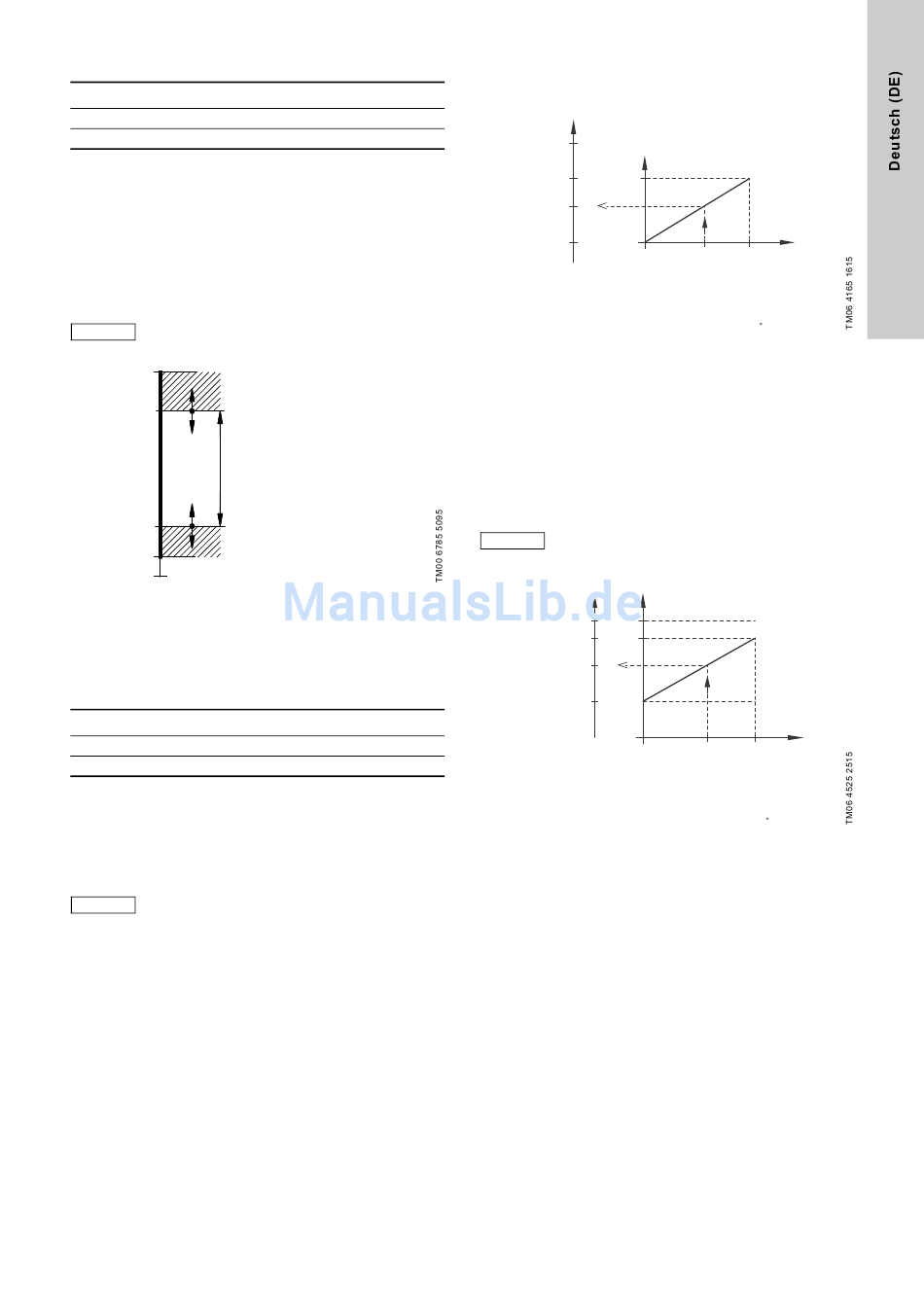

Abb. 58 Beispiel für die Einstellung der minimalen und maxi-
malen Drehzahl
Werkseinstellung
Siehe Abschnitt
31. Werkseinstellungen.

14.17 Externe Sollwertfunktion

Pumpenausführung
TPE3, TPE3 D
TPE2, TPE2 D
Es ist möglich, den Sollwert durch ein externes Signal zu beein-
flussen; entweder über einen der Analogeingänge oder, falls ein
erweitertes Funktionsmodul vorhanden ist, über einen der
Pt100/1000-Eingänge.
Bevor "Externe Sollwertfunktion" aktiviert werden
kann, muss einer der Analogeingänge oder der
Pt100/1000-Eingänge auf "Sollwertverschiebung"
Hinweis
eingestellt werden.
Siehe Abschnitte
14.8 Analogeingänge
14.10 Pt100/1000-Eingänge.
Ist mehr als ein Eingang auf "Sollwertverschiebung" eingestellt,
wählt die Funktion den Analogeingang mit der niedrigsten Ziffer
aus (z. B. "Pumpe einrichten"). Andere Eingänge (z. B. "Ana-
logeingang 3" oder "Pt100/1000-Eingang 1") werden ignoriert.
Beispiel mit Konstantdruck und linearem Einfluss
Aktueller Sollwert: aktuelles Eingangssignal x (Sollwert - Sensor
min.) + Sensor min.
Betriebsbereich
●
●
Externe Sollwertfunktion
●
●
und
Bei einer unteren Grenze des Sensormessbereichs von 0 bar,
einem Sollwert von 2 bar und einem externen Sollwert von 60 %
ergibt sich ein aktueller Sollwert von 0,60 x (2 - 0) + 0 = 1,2 bar.
[bar]
Sensor max.
Sollwert
2 100
Aktueller
1.2
Sollwert
Sensor min.
0 0
0
0.5
0
0
0
4
-50
Abb. 59 Beispiel für die Sollwertverschiebung mit Sensorrück-
meldung
Beispiel mit Konstantkurve und linearem Einfluss
Aktueller Sollwert: aktuelles Eingangssignal x (Sollwert - benut-
zerdefinierte minimale Drehzahl) + benutzerdefinierte minimale
Drehzahl.
Bei einer benutzerdefinierten Drehzahl von 25 %, einem Sollwert
von 85 % und einem externen Sollwert von 60 % ergibt sich ein
aktueller Sollwert von 0,60 x (85 - 25) + 25 = 61 %. Siehe Abb.
60.
Die MAX-Kennlinie ist in einigen Fällen auf eine
Hinweis
geringere Drehzahl begrenzt. Siehe Abb. 53.
Drehzahl [%]
100
Sollwert
85
Aktueller Soll-
61
wert
Benutzerdefi-
25
nierte minimale
Drehzahl
0
0
0.5
0
0
0
4
-50
Abb. 60 Beispiel für die Sollwertverschiebung mit Konstant-
kurve
Werkseinstellung
Siehe Abschnitt
31. Werkseinstellungen.
Externes
Aktuelles
100 %
Sollwert-
Eingangs-
3.5 V
5 V
signal
signal
10 V
(60 %)
20 mA
20 mA
204 C
Fest einge-
stellte maxi-
male Dreh-
zahl
Exter-
Aktuelles
100 %
Eingangs- nes Soll-
3.5 V
5 V
signal wertsig-
10 V
nal
(60 %)
20 mA
20 mA
204 C
