Installation und Inbetriebnahme
46

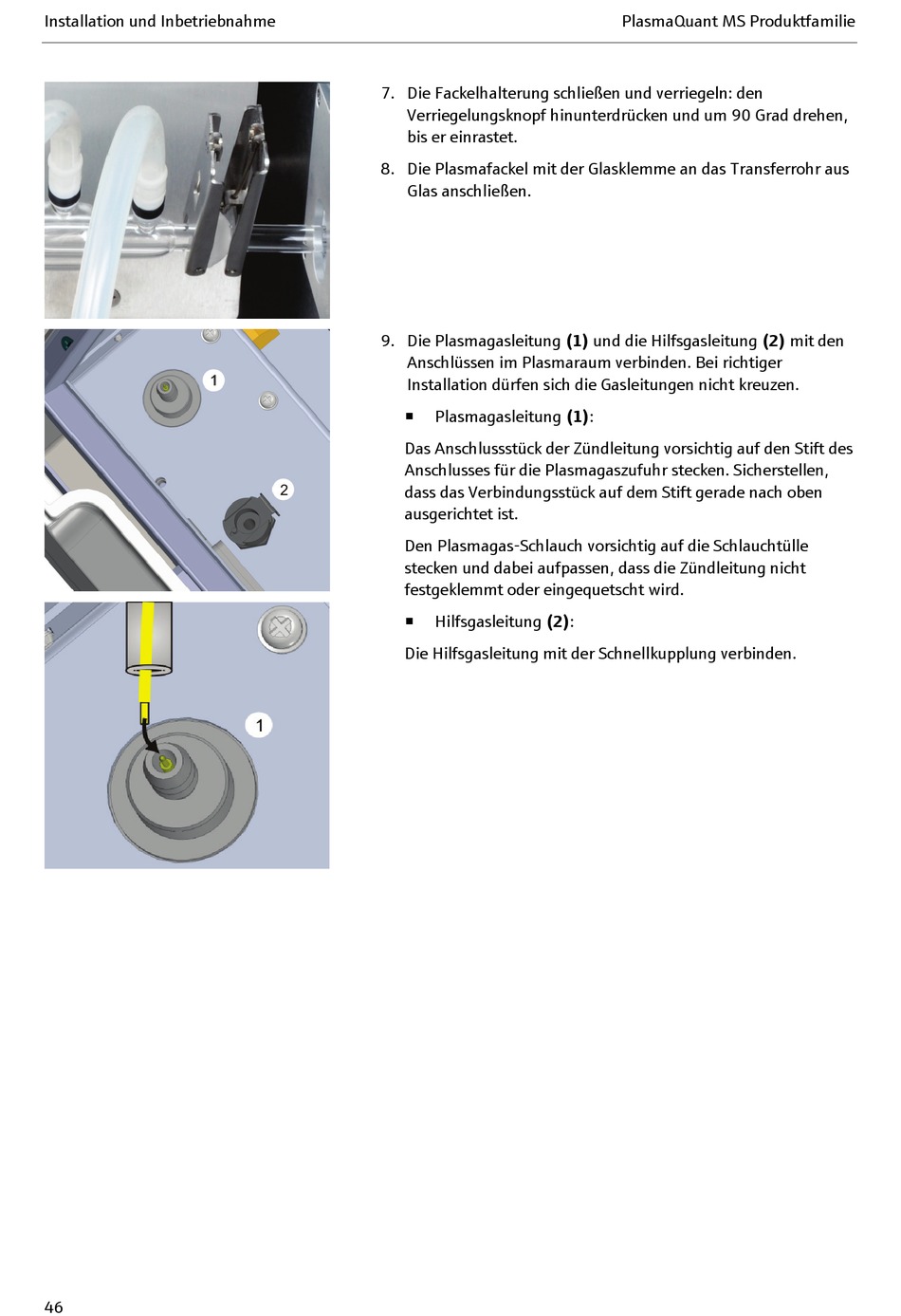

7. Die Fackelhalterung schließen und verriegeln: den
Verriegelungsknopf hinunterdrücken und um 90 Grad drehen,
bis er einrastet.
8. Die Plasmafackel mit der Glasklemme an das Transferrohr aus
Glas anschließen.
9. Die Plasmagasleitung (1) und die Hilfsgasleitung (2) mit den
Anschlüssen im Plasmaraum verbinden. Bei richtiger
Installation dürfen sich die Gasleitungen nicht kreuzen.
Plasmagasleitung (1):

Das Anschlussstück der Zündleitung vorsichtig auf den Stift des
Anschlusses für die Plasmagaszufuhr stecken. Sicherstellen,
dass das Verbindungsstück auf dem Stift gerade nach oben
ausgerichtet ist.
Den Plasmagas-Schlauch vorsichtig auf die Schlauchtülle
stecken und dabei aufpassen, dass die Zündleitung nicht
festgeklemmt oder eingequetscht wird.
Hilfsgasleitung (2):

Die Hilfsgasleitung mit der Schnellkupplung verbinden.
