Analytik Jena PlasmaQuant MS Bedienungsanleitung Seite 119

PlasmaQuant MS Produktfamilie
Sampler-Konus reinigen
1. Eine Paste aus Analytik Jena Reinigungspulver und Wasser herstellen.
2. Die Paste mit einem feuchten Tuch auf die Flächen der Vorder- und Rückseite des
Konus auftragen. Die Oberfläche des Konus so lange mit der Paste abreiben, bis die
gesamte Fläche gründlich gesäubert ist.
3. Die gesamte Paste vom Konus abspülen.
4. Den Konus zehn Minuten lang in einer 10 %igen Lösung aus ätzendem
Reinigungsmittel und Wasser im Ultraschallbad reinigen.
5. Den Konus mit Reinstwasser abspülen. In Reinstwasser noch einmal zehn Minuten
lang mit Ultraschall reinigen.
6. Den Konus gründlich trocknen lassen, bevor er wieder in die Interface-Baugruppe
eingebaut wird.

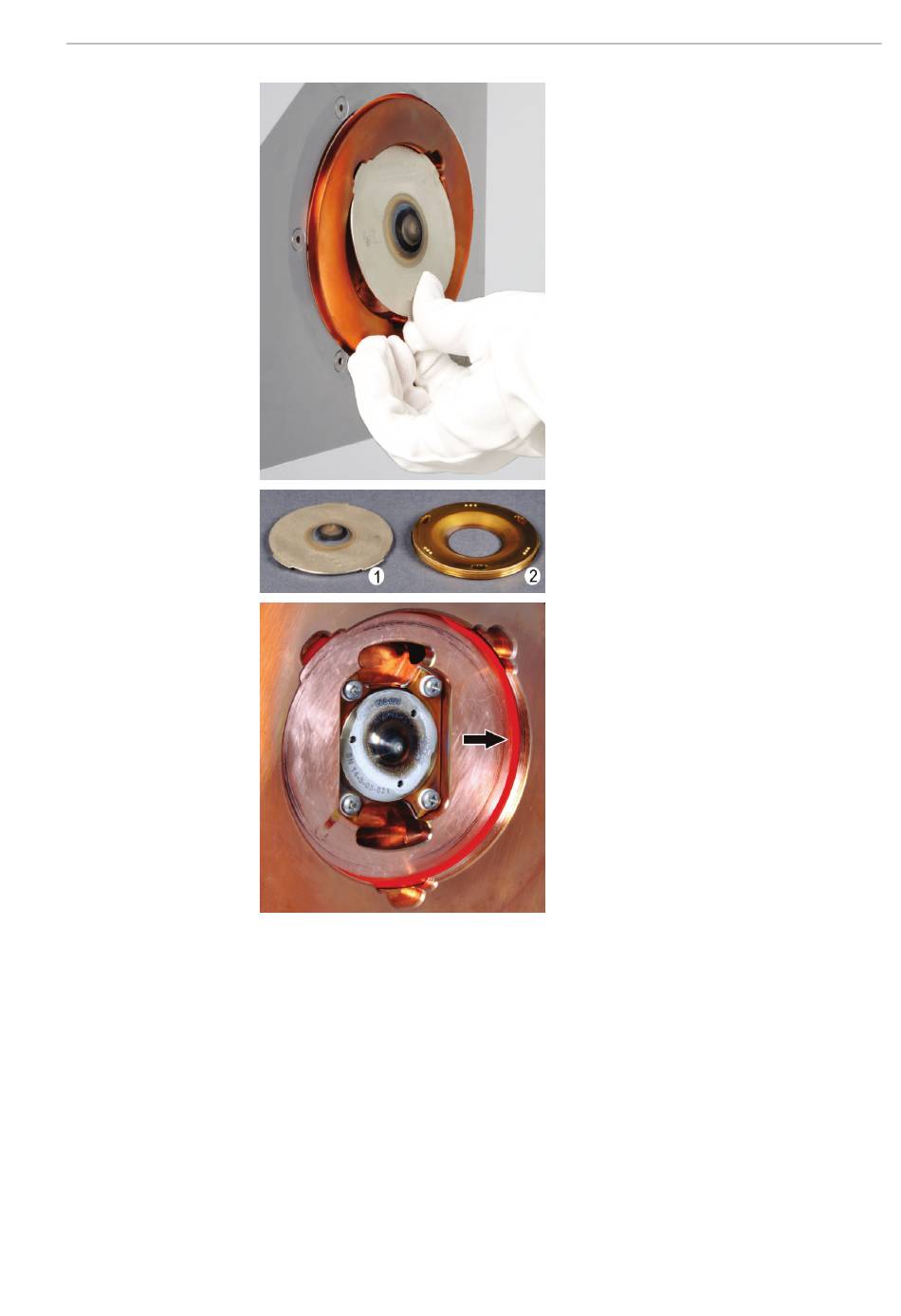

7. Mit dem Finger gegen den unteren Teil
drücken, um den Konus besser aus der
Interface-Baugruppe herausnehmen zu
können.
8. Sampler-Konus (1) aus der Interface-
Baugruppe herausnehmen.
Die Abbildung zeigt den Sampler-Konus
und den Vorschraubring (2).
9. Hinter dem Sampler-Konus befindet sich
eine Rille mit einem O-Ring aus Silikon.
Immer wenn der Konus zu Wartungs-
oder Reinigungszwecken
herausgenommen wird, muss dieser O-
Ring auf Risse überprüft und ggf. ersetzt
werden.
Wartung und Pflege
119
