PlasmaQuant MS Produktfamilie
3.2

Aufbau des PlasmaQuant MS

3.2.1

Probenzufuhrsystem

Pumpe, Zerstäuber und
Sprühkammer
Das PlasmaQuant MS besteht im Wesentlichen aus den folgenden Komponenten
 Probenzufuhrsystem mit Schlauchpumpe, Zerstäuber, Sprühkammer und
Plasmafackel
 Plasmaraum mit Plasmaerzeugung und Interface
 Spektrometerbereich mit Ionenoptik, Massenanalysator und Detektor

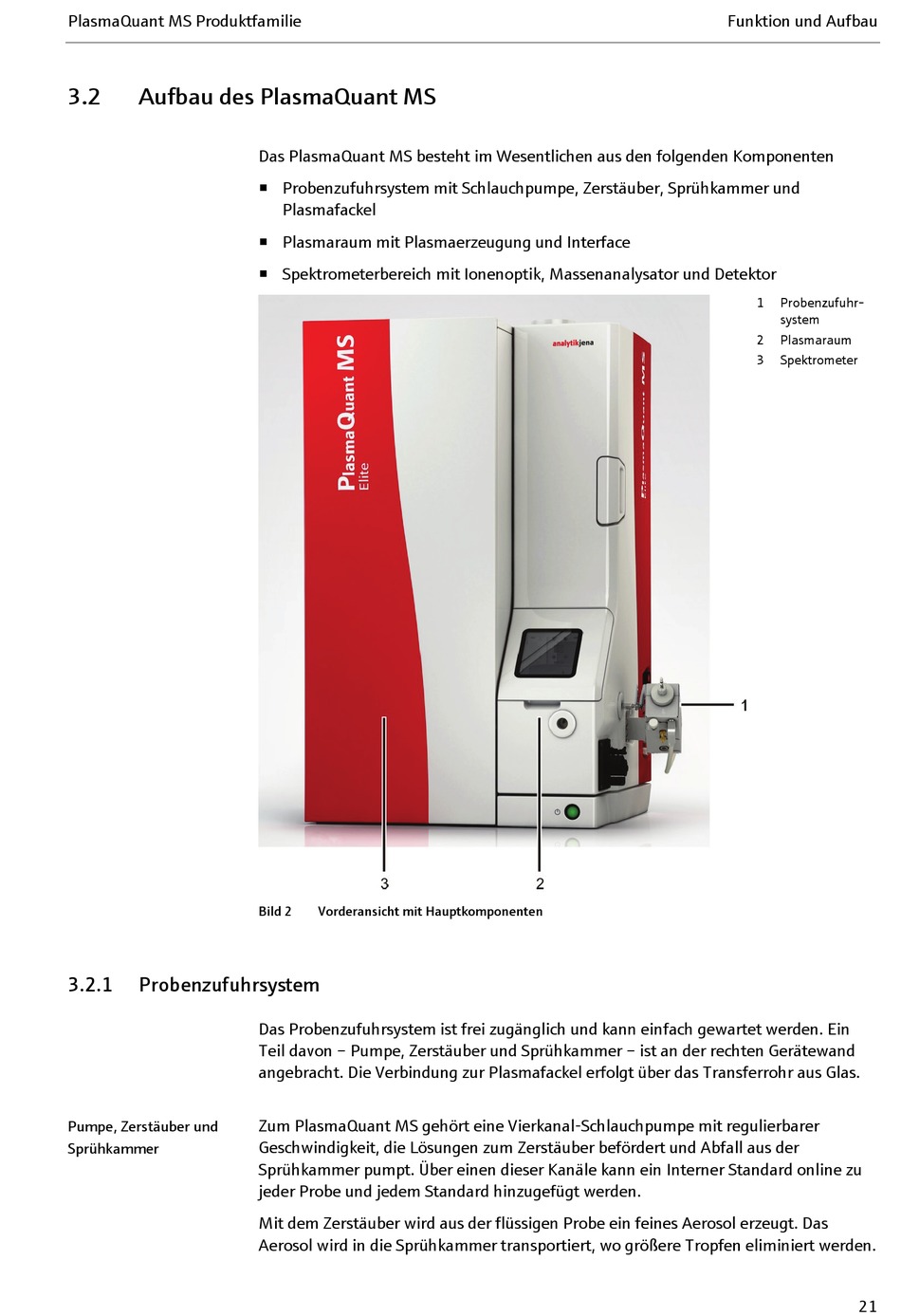

Bild 2 Vorderansicht mit Hauptkomponenten
Das Probenzufuhrsystem ist frei zugänglich und kann einfach gewartet werden. Ein
Teil davon – Pumpe, Zerstäuber und Sprühkammer – ist an der rechten Gerätewand
angebracht. Die Verbindung zur Plasmafackel erfolgt über das Transferrohr aus Glas.
Zum PlasmaQuant MS gehört eine Vierkanal-Schlauchpumpe mit regulierbarer
Geschwindigkeit, die Lösungen zum Zerstäuber befördert und Abfall aus der
Sprühkammer pumpt. Über einen dieser Kanäle kann ein Interner Standard online zu
jeder Probe und jedem Standard hinzugefügt werden.
Mit dem Zerstäuber wird aus der flüssigen Probe ein feines Aerosol erzeugt. Das
Aerosol wird in die Sprühkammer transportiert, wo größere Tropfen eliminiert werden.
Funktion und Aufbau
1 Probenzufuhr-
system
2 Plasmaraum
3 Spektrometer
21
