Funktion und Aufbau
Interface-Konen
Das Vakuumsystem
26
Über die Sampler- und Skimmer-Konen werden die Ionen aus dem Plasma bei
Umgebungsdruck extrahiert und als Ionenstrahl in das Hochvakuumsystem geleitet.
Der Aufbau der beiden Konen bewirkt eine geringe Bildung von Molekülionen, eine
hohe Empfindlichkeit und hervorragende Langzeitstabilität. Der größere Sampler-
Konus entnimmt die Ionen direkt aus dem Plasma. Der Skimmer-Konus fängt
anschließend einen Teil des Überschallstrahls ein, der hinter dem Sampler-Konus
entsteht. Die Standard-Konen bestehen aus Nickel und eignen sich für die meisten
Anwendungen; für Proben mit einem hohem Anteil an ätzenden Säuren (HF, H
H PO ) sind Konen mit Platinspitzen erhältlich.
3 4

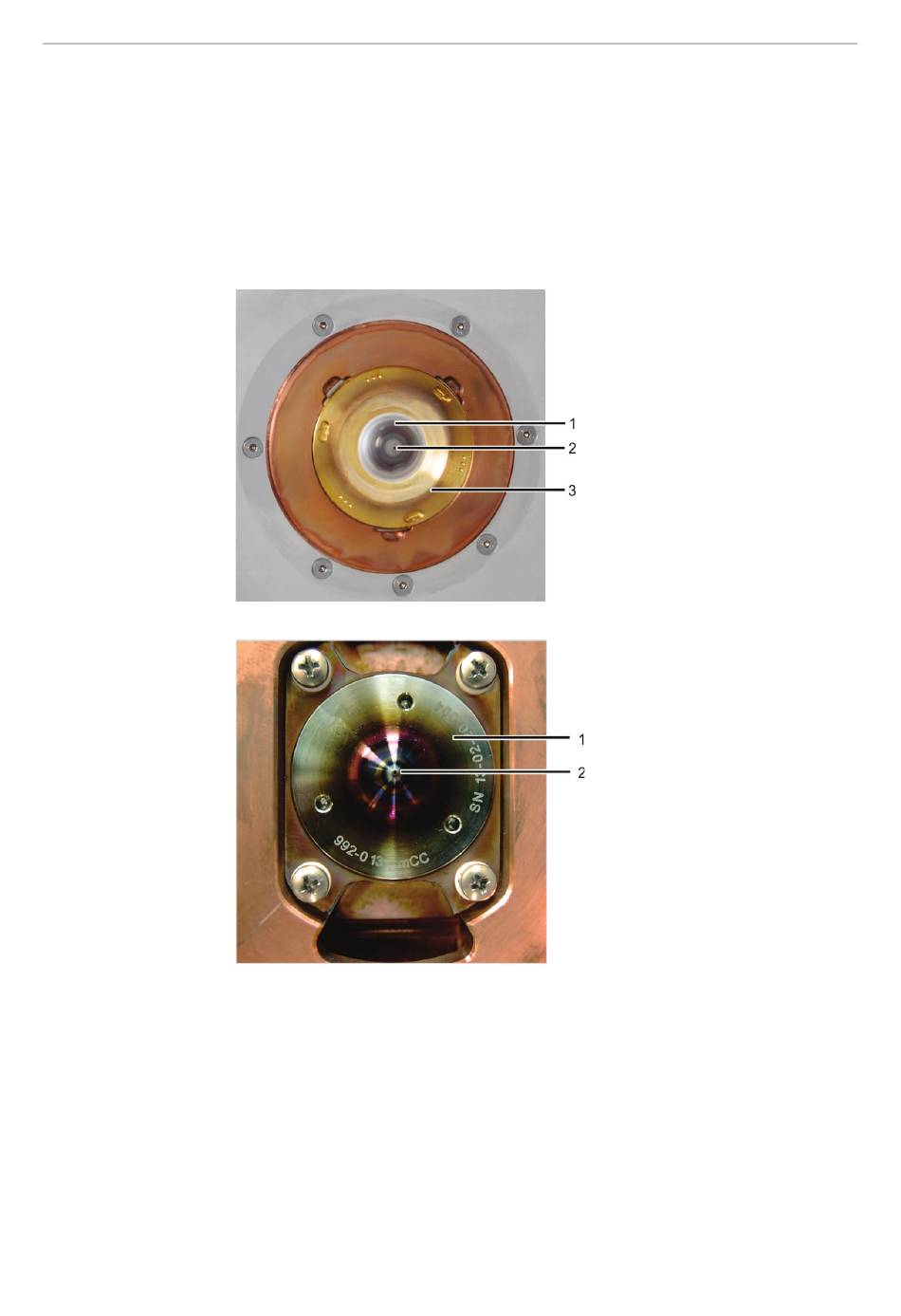

Bild 9 Installierter Sampler-Konus
Bild 10 Installierter Skimmer-Konus
Das Vakuum wird über drei differentielle Pumpstufen erzeugt. Die erste und kritischste
Stufe extrahiert mithilfe des Sampler- und Skimmer-Konus aus der Ionenquelle einen
Teilchenstrahl. Dabei wird der Raum zwischen den Interface-Konen mit einer
Vorvakuumpumpe auf einem Druck von etwa 5 mbar gehalten.
Ein Bruchteil (ungefähr 0,1 %) des Plasmas, das durch den Sampler-Konus strömt,
gelangt in die Öffnung an der Spitze des Skimmer-Konus und wird in die zweite Stufe
des Vakuumsystems geleitet. Aufgrund dieser Anordnung kann der größte Anteil des
Plasmas beseitigt und gleichzeitig eine repräsentative Plasmaprobe für die Analyse
bereitgestellt werden.
PlasmaQuant MS Produktfamilie
1 Sampler-Konus
2 Öffnung
2 Vorschraubring
1 Skimmer-Konus
2 Öffnung
SO ,
2 4
