Wartung und Pflege

10.5.2 Pumpschlauch ersetzen

124

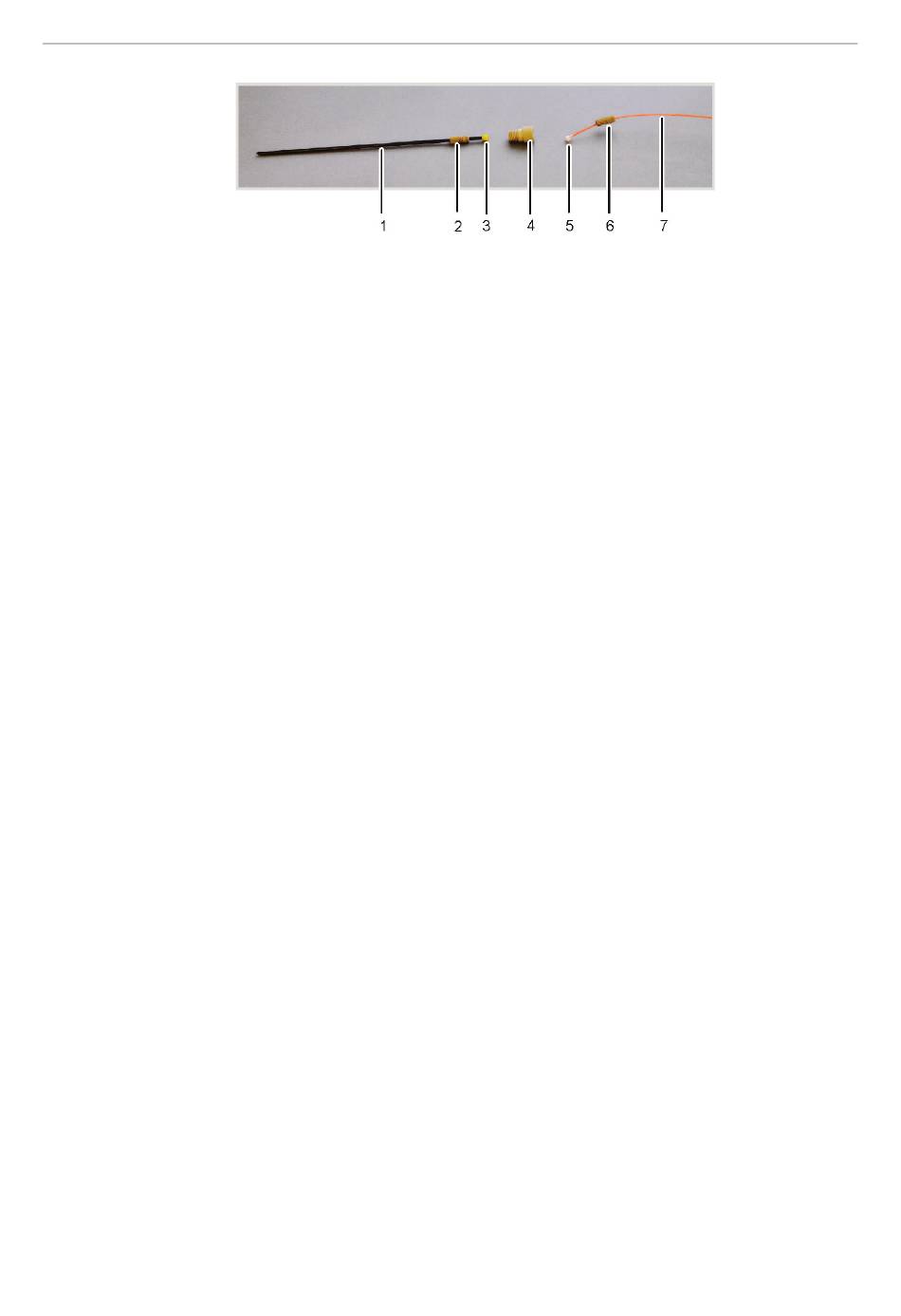

Bild 64 Kanüle und Probenschlauch des Probengebers (zerlegt)
1 Kanüle
2, 6 Hohlschraube
3, 5 Dichtkegel
1. Probengeber am Netzschalter ausschalten.
2. Unter das Spülgefäß flache Schale oder saugfähiges Material legen.
3. Die Klemmhebel an der Pumpe lösen und nach unten klappen.
4. Pumpschläuche entspannen und aus den Anschlüssen am Spülgefäß ziehen.
5. Verbindungsschläuche für Spüllösung und Abfall aus den Pumpschläuchen ziehen.
Alte Pumpschläuche entnehmen.
6. Neuen Pumpschlauch für Spüllösung am unteren Einlassstutzen (1a) des
Spülgefäßes anschließen. Pumpschlauch von oben über die Pumpenrollen legen
und zwischen zwei Stoppern in die Pumpe spannen. An das andere Schlauchende
(1b) Ansaugschlauch für Spüllösung anschließen. Ansaugschlauch in die
Spüllösung tauchen.
7. Am oberen Auslassstutzen (2a) des Spülgefäßes neuen Pumpschlauch für Abfall
anschließen. Pumpschlauch von unten über die Pumpenrollen legen und zwischen
zwei Stoppern in die Pumpe spannen. An das andere Schlauchende (2b)
Abfallschlauch anschließen. Abfallschlauch in Abfallflasche stecken.
Achtung! Pumprichtung beachten! Die Pumpe dreht sich im Uhrzeigersinn.
8. Klemmbügel über die Schläuche legen und mit dem Andruckhebel fixieren.
9. Im Betrieb Förderrate prüfen und ggf. über Anpressdruck oder
Pumpgeschwindigkeit anpassen.
Der Flüssigkeitsspiegel im Probengeber sollte konstant bleibt und nicht zu viel
Spülflüssigkeit überlaufen.
PlasmaQuant MS Produktfamilie
4 Verbindungsstück
7 Probenschlauch
