PlasmaQuant MS Produktfamilie

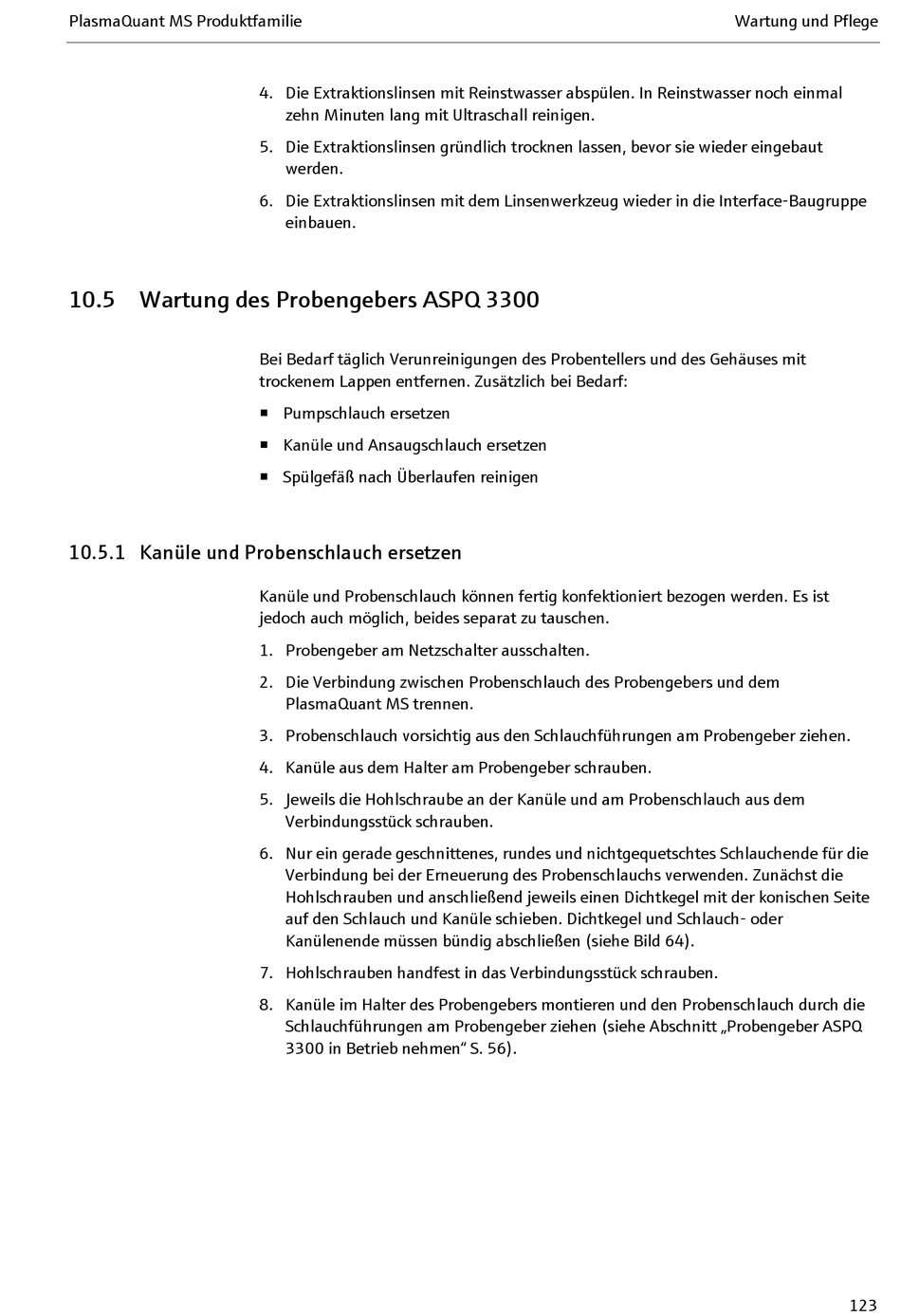

10.5 Wartung des Probengebers ASPQ 3300

10.5.1 Kanüle und Probenschlauch ersetzen
4. Die Extraktionslinsen mit Reinstwasser abspülen. In Reinstwasser noch einmal
zehn Minuten lang mit Ultraschall reinigen.
5. Die Extraktionslinsen gründlich trocknen lassen, bevor sie wieder eingebaut
werden.
6. Die Extraktionslinsen mit dem Linsenwerkzeug wieder in die Interface-Baugruppe
einbauen.
Bei Bedarf täglich Verunreinigungen des Probentellers und des Gehäuses mit
trockenem Lappen entfernen. Zusätzlich bei Bedarf:
 Pumpschlauch ersetzen
 Kanüle und Ansaugschlauch ersetzen
 Spülgefäß nach Überlaufen reinigen
Kanüle und Probenschlauch können fertig konfektioniert bezogen werden. Es ist
jedoch auch möglich, beides separat zu tauschen.
1. Probengeber am Netzschalter ausschalten.
2. Die Verbindung zwischen Probenschlauch des Probengebers und dem
PlasmaQuant MS trennen.
3. Probenschlauch vorsichtig aus den Schlauchführungen am Probengeber ziehen.
4. Kanüle aus dem Halter am Probengeber schrauben.
5. Jeweils die Hohlschraube an der Kanüle und am Probenschlauch aus dem
Verbindungsstück schrauben.
6. Nur ein gerade geschnittenes, rundes und nichtgequetschtes Schlauchende für die
Verbindung bei der Erneuerung des Probenschlauchs verwenden. Zunächst die
Hohlschrauben und anschließend jeweils einen Dichtkegel mit der konischen Seite
auf den Schlauch und Kanüle schieben. Dichtkegel und Schlauch- oder
Kanülenende müssen bündig abschließen (siehe Bild 64).
7. Hohlschrauben handfest in das Verbindungsstück schrauben.
8. Kanüle im Halter des Probengebers montieren und den Probenschlauch durch die
Schlauchführungen am Probengeber ziehen (siehe Abschnitt „Probengeber ASPQ
3300 in Betrieb nehmen" S. 56).
