PlasmaQuant MS Produktfamilie
4.3.6

Probengeber ASPQ 3300 in Betrieb nehmen

Anschlüsse

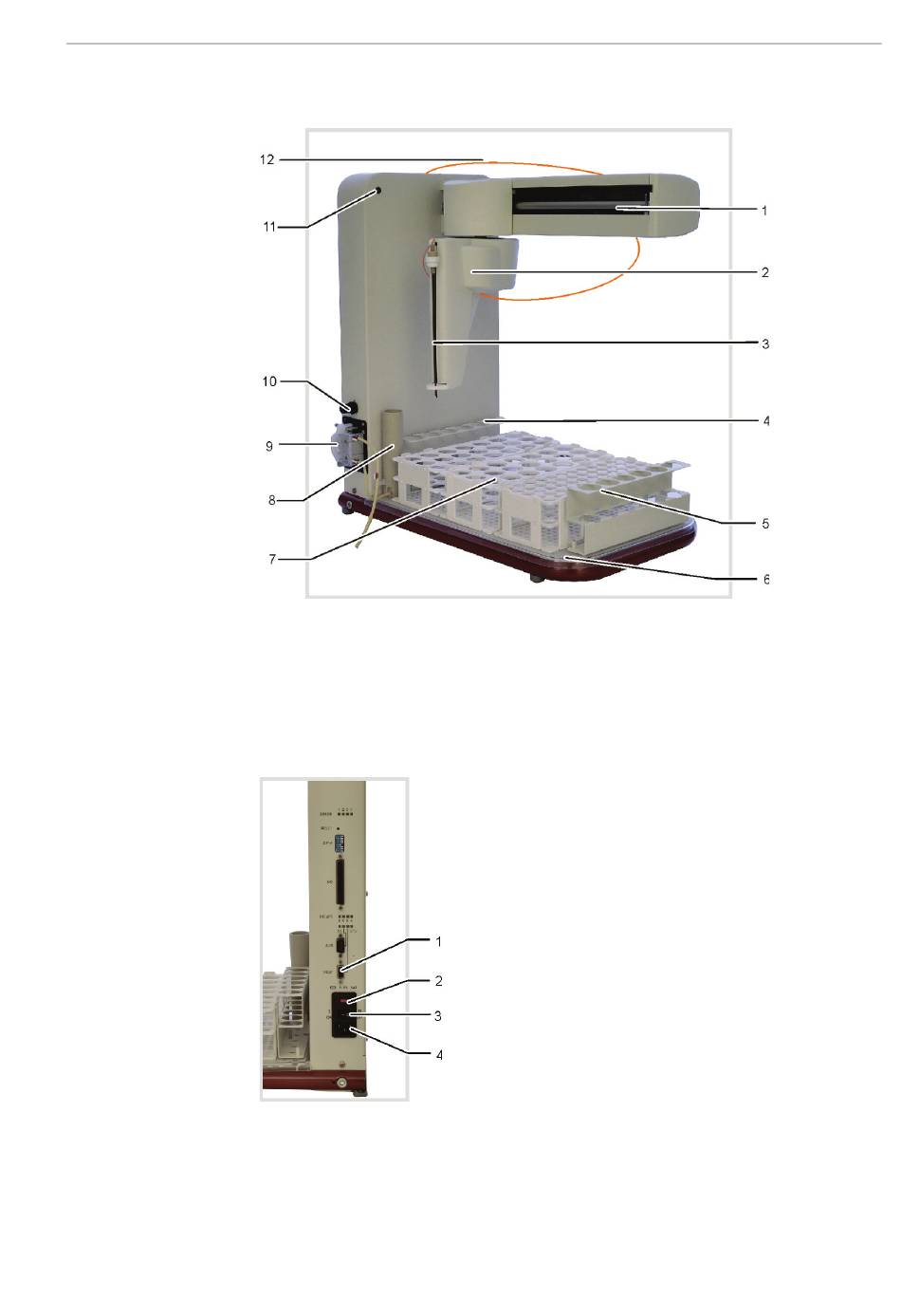

Bild 26 Probengeber – Übersicht
1 Probengeberarm
2 Probengeber mit Kanülenhalter
3 Kanüle
4, 5 Rack für Standards und QC-Lösungen (zur
Qualitätskontrolle)
6 Grundplatte für Racks
Bild 27 Anschlüsse auf der rechten Seite des Probengebers
Für die Nutzung des Probengebers am PlasmaQuant MS werden nur die in Bild 27
beschriebenen Anschlüsse benötigt. Alle anderen Anschlüsse und Anzeigen dienen zu
Servicezwecken bzw. sind nicht belegt.
7 Probenracks
8 Spülgefäß
9 Spülgefäßpumpe
10 Regler für Spülgefäßpumpe
11 Netz-LED
12 Probenansaugschlauch
1 Anschluss zum "HOST" (PC)
2 Netzschalter
3 Sicherungshalter
4 Netzanschluss
Installation und Inbetriebnahme
55
