Installation und Inbetriebnahme
42

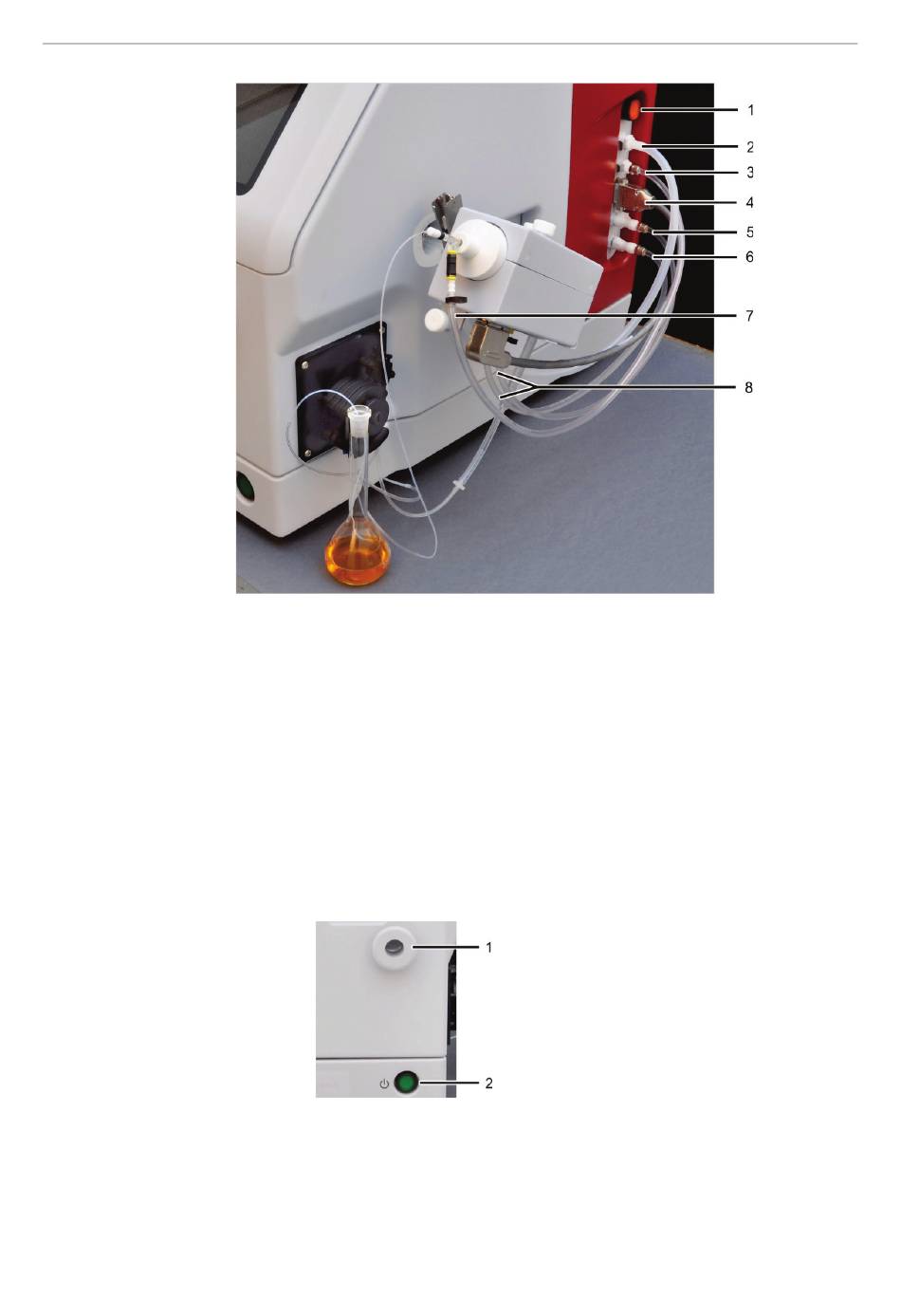

Bild 19 Anschlüsse auf der rechten Geräteseite
1 Plasma-Aus-Schalter
2 Argon – Hüllgas (optional, Verbindung zum
Transferrohr)
3 Argon – Zerstäubergas
4 Schnittstelle zur Sprühkammer
Der grüne Standbyschalter befindet sich an der Frontseite des Geräts. Er steuert den
Strom zwischen der Steckdose und dem Stromverteilermodul des Geräts. An der
Frontseite befindet sich darüber hinaus eine Öffnung für den eventuellen Anschluss
von Zubehör.
Der Standbyschalter und der Leistungsschalter zur Netztrennung auf der
Geräterückseite müssen sich beide in der EIN-Position befinden, damit das Gerät
funktionieren kann.
Bild 20 Schalter und Anschlüsse an der Frontseite
Die elektrischen Anschlussdaten sind auf dem Typenschild an der Anschlussleiste zu
finden.
PlasmaQuant MS Produktfamilie
5 Anschluss für Wasserkühlung (H
6 Anschluss für Wasserkühlung (H
7 Zerstäubergas
8 Kühlwasseranschlüsse zur Sprühkammer
1 Öffnung für eventuellen Anschluss von
Zubehör
2 Standbyschalter
O-Ausgang)
2
O-Eingang)
2
