PlasmaQuant MS Produktfamilie
Komponente
Auf dem Arbeitstisch
PlasmaQuant MS
Probengeber
(ASPQ 3300)
Außerhalb des Labors / (oder neben dem Arbeitstisch)
Wasserkühler
(LabTech Smart
HS150-3000)
Vorvakuumpumpe
Modell SV40BI
Modell XDS46i
Unter dem Arbeitstisch
Abfallflasche

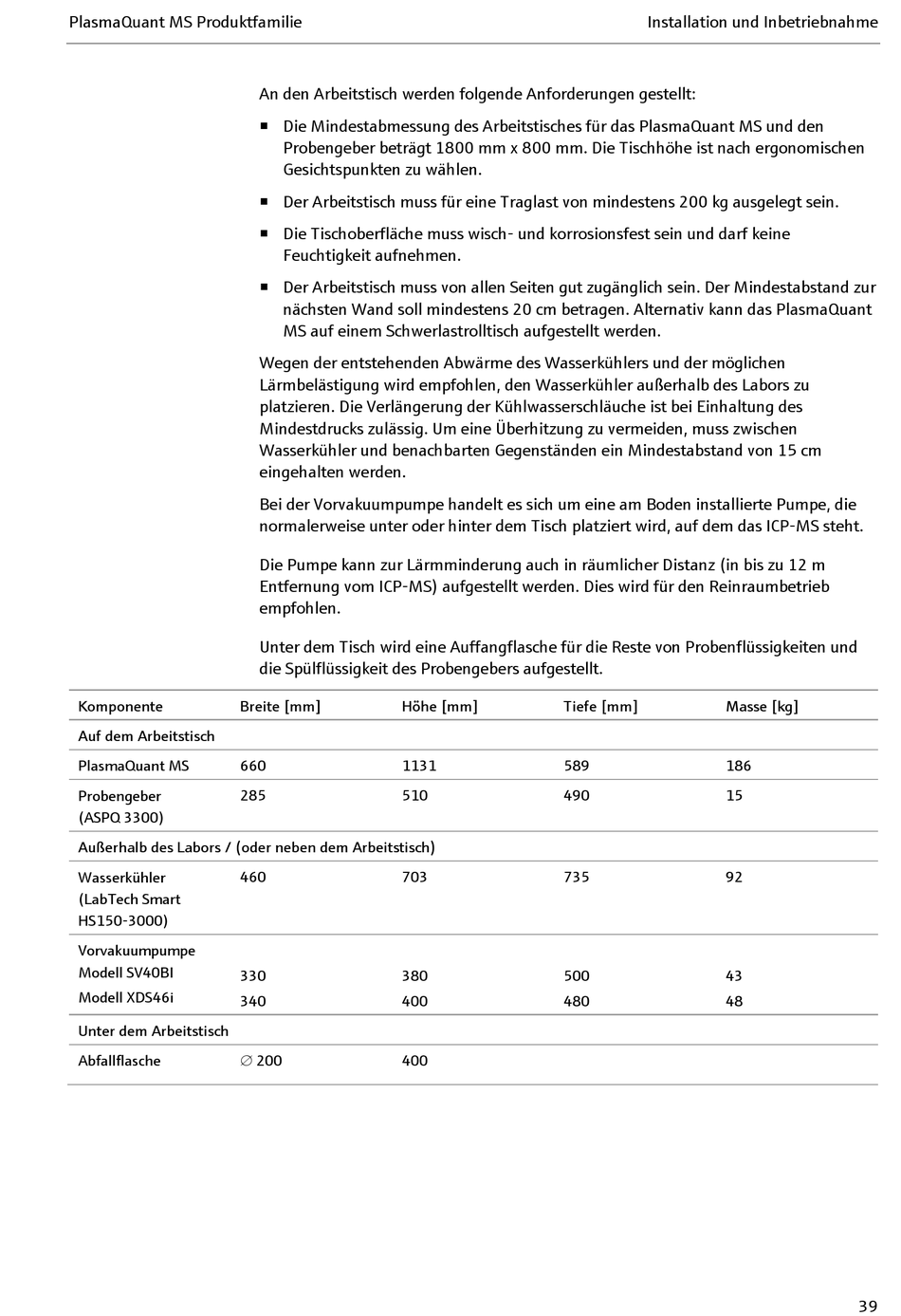

An den Arbeitstisch werden folgende Anforderungen gestellt:
Die Mindestabmessung des Arbeitstisches für das PlasmaQuant MS und den
Probengeber beträgt 1800 mm x 800 mm. Die Tischhöhe ist nach ergonomischen
Gesichtspunkten zu wählen.
Der Arbeitstisch muss für eine Traglast von mindestens 200 kg ausgelegt sein.
Die Tischoberfläche muss wisch- und korrosionsfest sein und darf keine
Feuchtigkeit aufnehmen.
Der Arbeitstisch muss von allen Seiten gut zugänglich sein. Der Mindestabstand zur
nächsten Wand soll mindestens 20 cm betragen. Alternativ kann das PlasmaQuant
MS auf einem Schwerlastrolltisch aufgestellt werden.
Wegen der entstehenden Abwärme des Wasserkühlers und der möglichen
Lärmbelästigung wird empfohlen, den Wasserkühler außerhalb des Labors zu
platzieren. Die Verlängerung der Kühlwasserschläuche ist bei Einhaltung des
Mindestdrucks zulässig. Um eine Überhitzung zu vermeiden, muss zwischen
Wasserkühler und benachbarten Gegenständen ein Mindestabstand von 15 cm
eingehalten werden.
Bei der Vorvakuumpumpe handelt es sich um eine am Boden installierte Pumpe, die
normalerweise unter oder hinter dem Tisch platziert wird, auf dem das ICP-MS steht.
Die Pumpe kann zur Lärmminderung auch in räumlicher Distanz (in bis zu 12 m
Entfernung vom ICP-MS) aufgestellt werden. Dies wird für den Reinraumbetrieb
empfohlen.
Unter dem Tisch wird eine Auffangflasche für die Reste von Probenflüssigkeiten und
die Spülflüssigkeit des Probengebers aufgestellt.
Breite [mm]
Höhe [mm]
660
1131
285
510
460
703
330
380
340
400
∅ 200
400
Installation und Inbetriebnahme
Tiefe [mm]
Masse [kg]
589
186
490
15
735
92
500
43
480
48
39
