Wartung und Pflege
118
Das Werkzeug für den Sampler-Konus verfügt über einen Schnappverschluss, so dass
die Stifte am Vorschraubring einrasten, wenn in eine der beiden Richtungen genug
Drehkraft aufgebracht wird.
PlasmaQuant MS Produktfamilie
1. Vor der Wartung das Plasma
ausschalten. Dafür auf die Schaltfläche
[P ] in der Symbolleiste klicken
LASMA
oder die Taste [F4] drücken.
2. Interface-Tür öffnen. Fünf Minuten
warten, bis sich das Interface abgekühlt
hat, oder hitzebeständige Handschuhe
tragen.

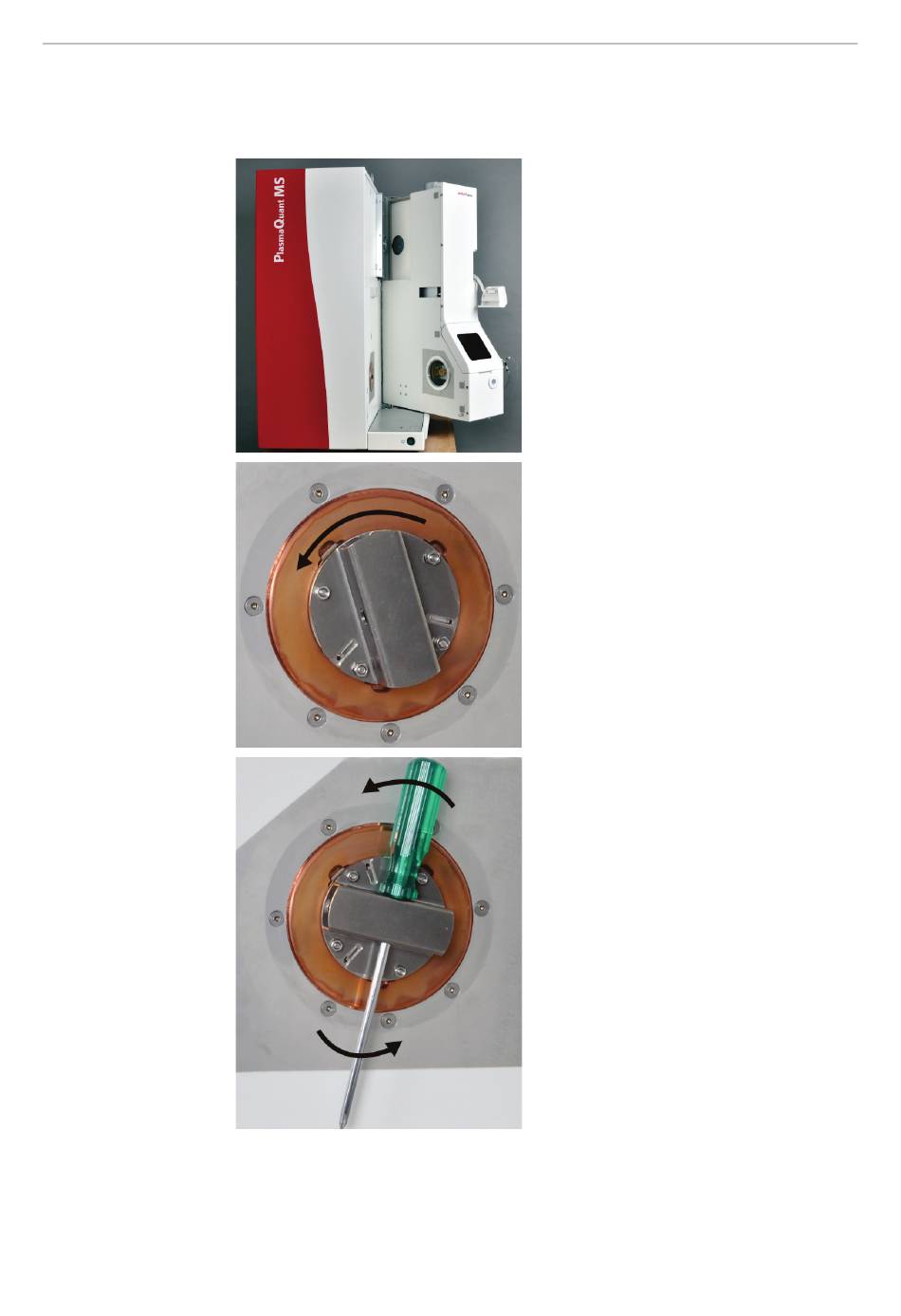

3. Das Werkzeug für den Sampler-Konus in
die Aussparungen am Vorschraubring
einführen.
4. Das Werkzeug leicht gegen den
Uhrzeigersinn drehen.
Die Schnappverschlüsse rasten dann in
die Aussparungen ein.
5. Das Werkzeug weiter gegen den
Uhrzeigersinn drehen, bis der
Vorschraubring frei ist. Vorschraubring
entnehmen.
6. Aufgrund wiederholter Heiz-Kühlzyklen
kann es vorkommen, dass sich der
Vorschraubring nicht löst.
Ist dies der Fall, den mitgelieferten
Schraubendreher oder ein ähnliches
Werkzeug verwenden, um eine größere
Hebelwirkung zu erzielen.
