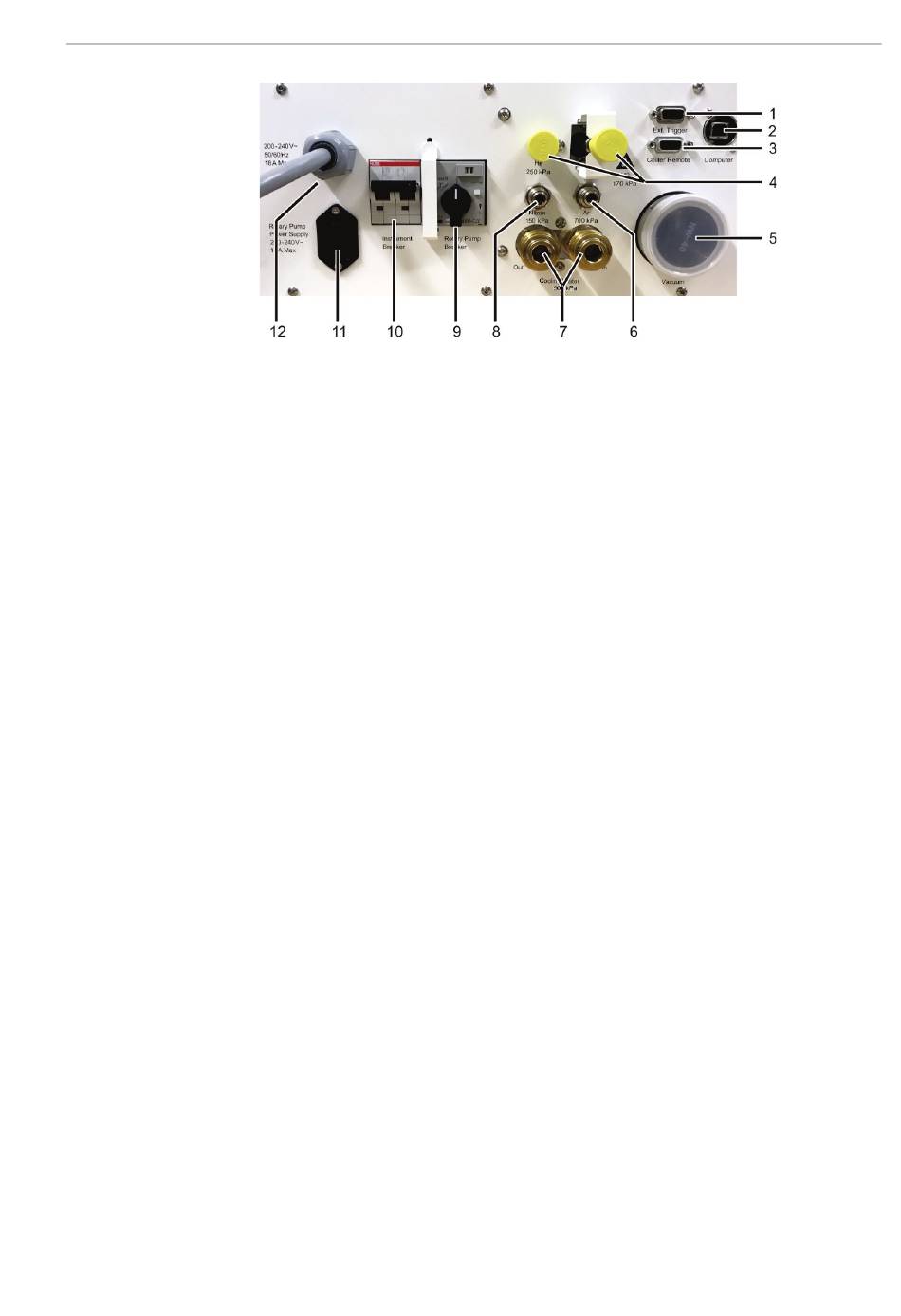

Bild 18 Anschlüsse und Schnittstellen an der Geräterückseite
1 Schnittstelle für externen Trigger
(z.B. für Laser-Ablation)
2 USB-Schnittstelle zum PC
3 Schnittstelle für die optionale Steuerung des
Wasserkühlers über das ICP-MS
4 Wasserstoff, Helium – iCRC-Gase
5 Stutzen für Vakuumpumpe
6 Argon - Plasmagas, Hilfsgas, Hüllgas und
Zerstäubergas
Im PlasmaQuant MS wird Argon als Gas für die Plasmafackel und den Zerstäuber
verwendet. Stickstoff und Sauerstoff können optional als Zusatzgase zu den Plasma-
Hilfsgasen angeschlossen werden (für Nitrox). Helium und Wasserstoff werden als
iCRC-Gase eingesetzt.
Die erforderlichen Anschlüsse des Probenzufuhrsystems für Gas, Wasserkühlung und
Steuerung befinden sich direkt hinter der schwenkbaren Sprühkammerhalterung. Sie
sind alle gekennzeichnet und haben passgenaue Stecker. Der orangefarbene Plasma-
Aus-Schalter befindet sich ebenfalls auf der rechten Geräteseite.
Installation und Inbetriebnahme
7 Kühlwasseranschlüsse
8 Nitrox (N /O ) - Zusatzgase zu den Plasma-
2 2
Hilfsgasen
9 Leistungsschalter der Vorvakuumpumpe
10 Leistungsschalter zur Netztrennung
11 Netzanschluss
12 Elektrischer Anschluss für die Vorvakuumpumpe
