PlasmaQuant MS Produktfamilie
4.3.4

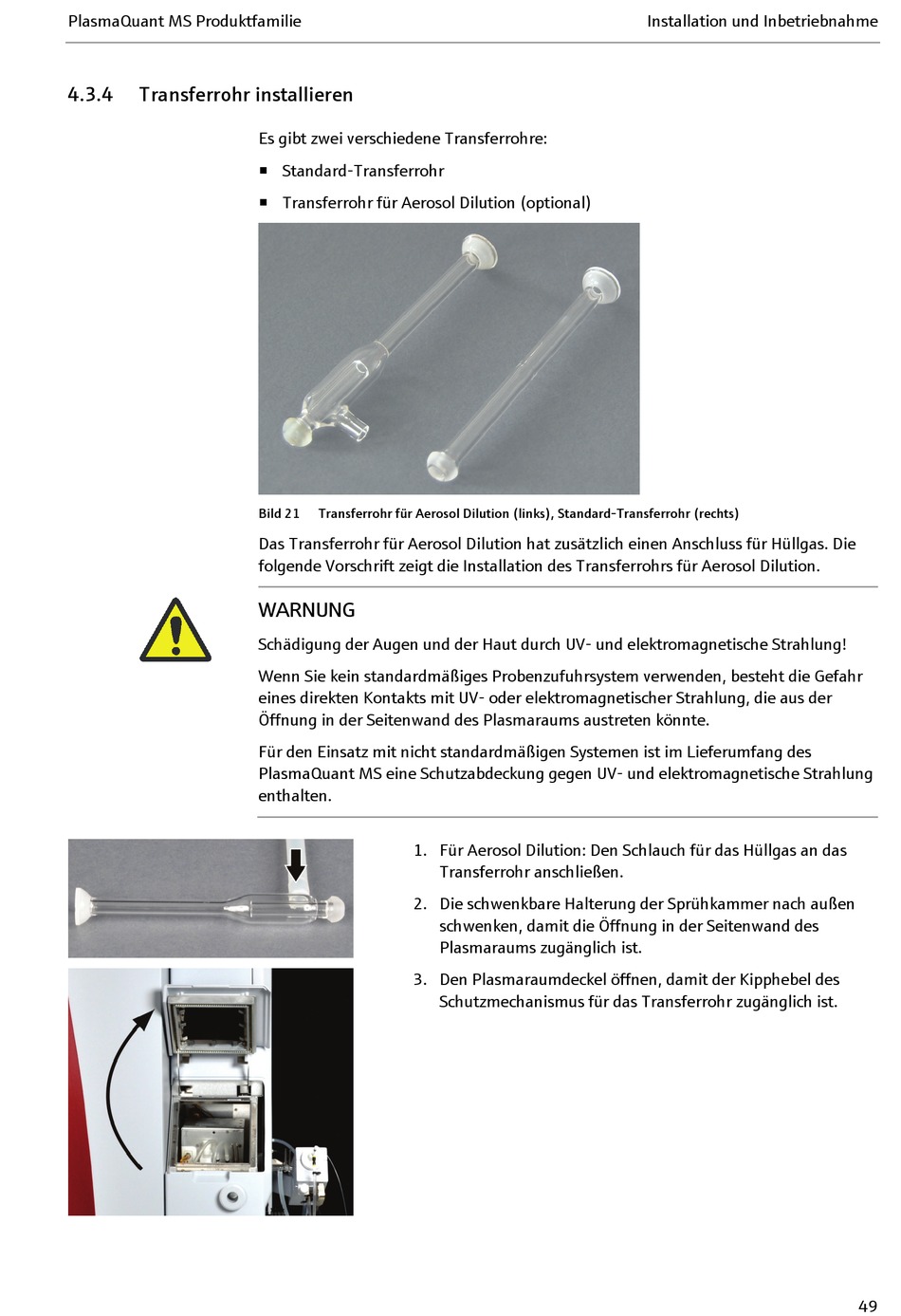

Transferrohr installieren

Es gibt zwei verschiedene Transferrohre:
 Standard-Transferrohr
 Transferrohr für Aerosol Dilution (optional)
Bild 21 Transferrohr für Aerosol Dilution (links), Standard-Transferrohr (rechts)
Das Transferrohr für Aerosol Dilution hat zusätzlich einen Anschluss für Hüllgas. Die
folgende Vorschrift zeigt die Installation des Transferrohrs für Aerosol Dilution.
WARNUNG
Schädigung der Augen und der Haut durch UV- und elektromagnetische Strahlung!
Wenn Sie kein standardmäßiges Probenzufuhrsystem verwenden, besteht die Gefahr
eines direkten Kontakts mit UV- oder elektromagnetischer Strahlung, die aus der
Öffnung in der Seitenwand des Plasmaraums austreten könnte.
Für den Einsatz mit nicht standardmäßigen Systemen ist im Lieferumfang des
PlasmaQuant MS eine Schutzabdeckung gegen UV- und elektromagnetische Strahlung
enthalten.
1. Für Aerosol Dilution: Den Schlauch für das Hüllgas an das
2. Die schwenkbare Halterung der Sprühkammer nach außen
3. Den Plasmaraumdeckel öffnen, damit der Kipphebel des
Transferrohr anschließen.
schwenken, damit die Öffnung in der Seitenwand des
Plasmaraums zugänglich ist.
Schutzmechanismus für das Transferrohr zugänglich ist.
Installation und Inbetriebnahme
49
