Analytik Jena PlasmaQuant MS Bedienungsanleitung Seite 121

PlasmaQuant MS Produktfamilie
Skimmer-Konus reinigen
Skimmer-Konus einbauen
1. Eine Paste aus Analytik Jena Reinigungspulver und Wasser herstellen.
2. Die Paste mit einem feuchten Tuch auf die Flächen der Vorder- und Rückseite des
Konus auftragen. Die Oberfläche des Konus so lange mit der Paste abreiben, bis die
gesamte Fläche gründlich gesäubert ist.
3. Die gesamte Paste vom Konus abspülen.
4. Den Konus zehn Minuten lang in einer 10 %igen Lösung aus ätzendem
Reinigungsmittel und Wasser im Ultraschallbad reinigen.
5. Den Konus mit Reinstwasser abspülen. In Reinstwasser noch einmal zehn Minuten
lang mit Ultraschall reinigen.
6. Den Konus gründlich trocknen lassen, bevor er wieder in die Interface-Baugruppe
eingesetzt wird.
1. Die beiden O-Ringe auf den Skimmer-Konus aufsetzen.
2. Den Konus mit dem Werkzeug für den Skimmer-Konus wieder in die Interface-
Baugruppe einbauen. Das Werkzeug im Uhrzeigersinn drehen, um den Konus
anzuziehen.

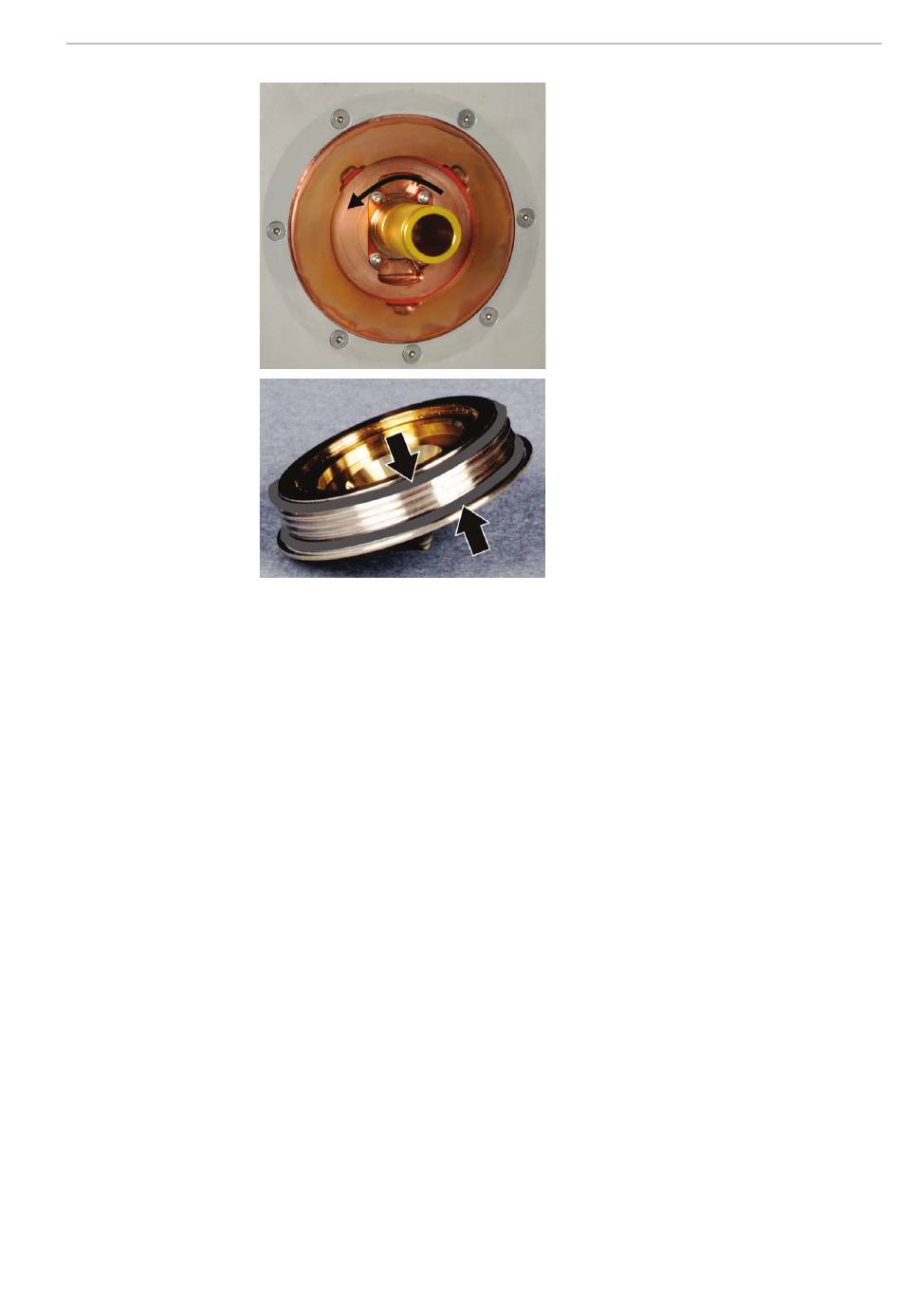

1. Das Werkzeug für den Skimmer-Konus
in die drei Aussparungen am Konus
einführen.
2. Das Werkzeug gegen den Uhrzeigersinn
drehen und den Konus aus der
Interface-Baugruppe herausnehmen.
3. Am Skimmer-Konus befinden sich zwei
O-Ringe, ein größerer an der Außenseite
und ein kleinerer an der Innenseite.
Die O-Ringe abnehmen. Auf Verschleiß
prüfen und ggf. austauschen.
Wartung und Pflege
121
