PlasmaQuant MS Produktfamilie

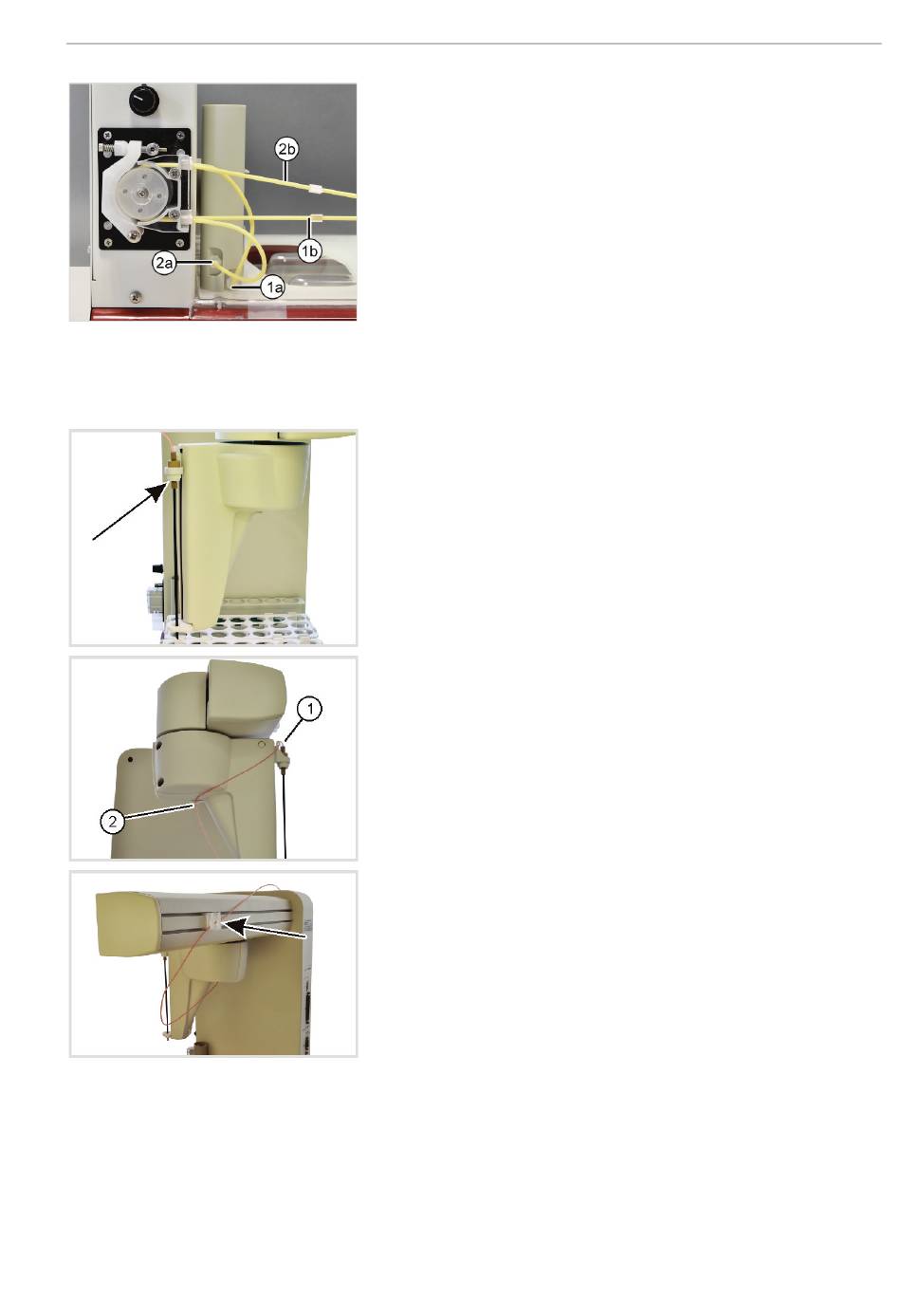

4. Pumpschlauch für Spüllösung am unteren Einlassstutzen (1a)
des Spülgefäßes anschließen. Pumpschlauch von oben über die
Pumpenrollen legen und zwischen zwei Stoppern in die Pumpe
spannen. An das andere Schlauchende (1b) Ansaugschlauch für
Spüllösung anschließen. Ansaugschlauch in Spüllösung tauchen.
5. Am oberen Auslassstutzen (2a) des Spülgefäßes Pumpschlauch
für Abfall anschließen. Pumpschlauch von unten über die
Pumpenrollen legen und zwischen zwei Stoppern in die Pumpe
spannen. An das andere Schlauchende (2b) Abfallschlauch
anschließen. Abfallschlauch in Abfallflasche stecken.
Achtung! Pumprichtung beachten! Die Pumpe dreht sich im
Uhrzeigersinn.
6. Klemmbügel mit Andruckhebel über den Pumpschläuchen
befestigen.
7. Kanüle in den Halter am Probengeberkopf einsetzen. Den
Halter entlang der z-Achse (nach unten und oben) bewegen
und prüfen, ob die Kanüle durch die Führung am unteren Teil
des Kopfes passt. Die Kanüle mit der Mutter am Halter (Pfeil in
Abbildung links) befestigen.
8. Probenschlauch zunächst in einem Bogen durch die Öse am
Kanülenhalter (1) führen.
9. Schlauch von der linken Seite kommend durch die Öse (2) an
der Kopfunterseite fädeln.
10. Den Schlauch auf der Rückseite in die Führungen des
Probengeberarms legen.
Installation und Inbetriebnahme
57
