Analytik Jena PlasmaQuant MS Bedienungsanleitung Seite 23

PlasmaQuant MS Produktfamilie
Plasmafackel

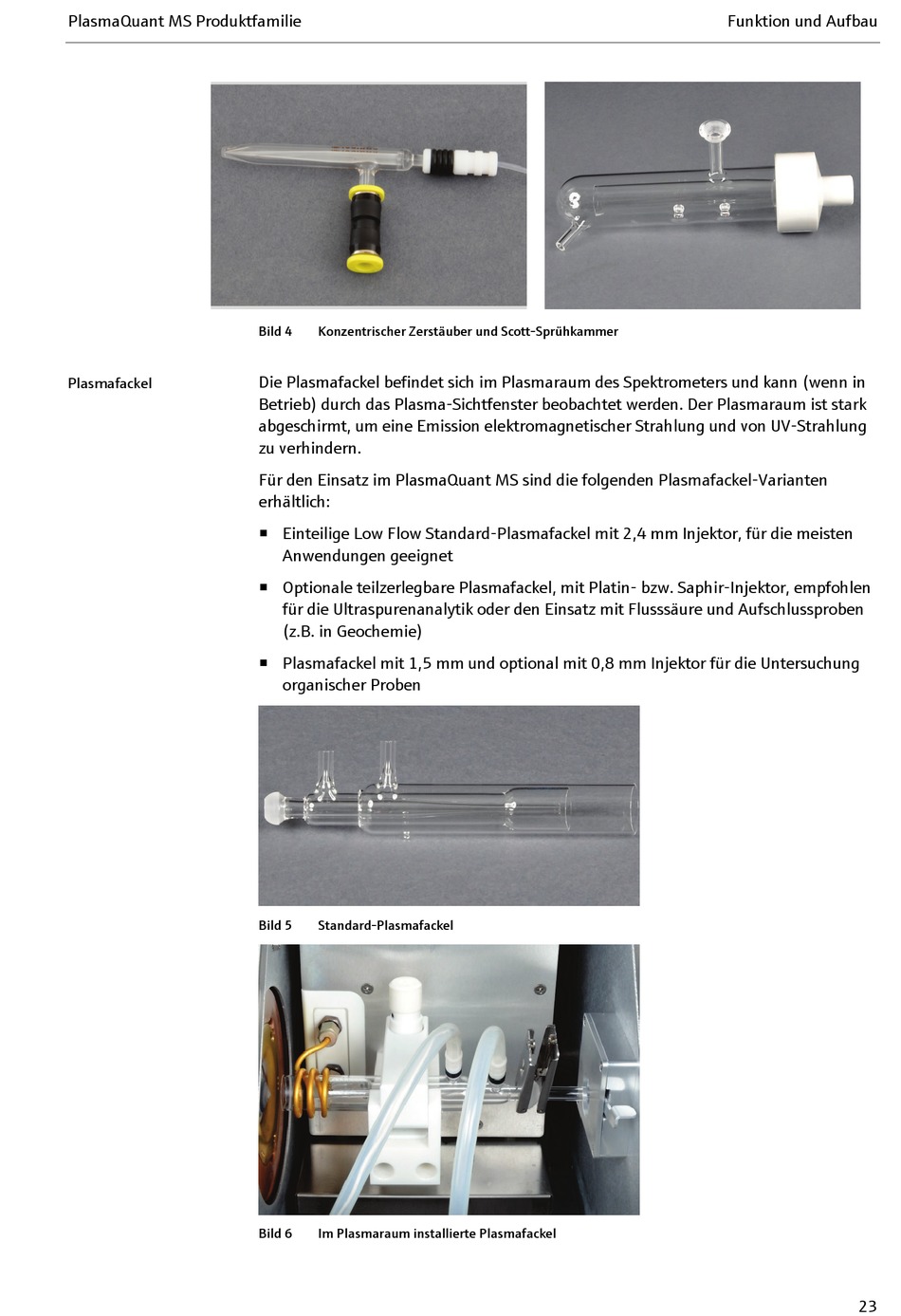

Bild 4 Konzentrischer Zerstäuber und Scott-Sprühkammer
Die Plasmafackel befindet sich im Plasmaraum des Spektrometers und kann (wenn in
Betrieb) durch das Plasma-Sichtfenster beobachtet werden. Der Plasmaraum ist stark
abgeschirmt, um eine Emission elektromagnetischer Strahlung und von UV-Strahlung
zu verhindern.
Für den Einsatz im PlasmaQuant MS sind die folgenden Plasmafackel-Varianten
erhältlich:
 Einteilige Low Flow Standard-Plasmafackel mit 2,4 mm Injektor, für die meisten
Anwendungen geeignet
 Optionale teilzerlegbare Plasmafackel, mit Platin- bzw. Saphir-Injektor, empfohlen
für die Ultraspurenanalytik oder den Einsatz mit Flusssäure und Aufschlussproben
(z.B. in Geochemie)
 Plasmafackel mit 1,5 mm und optional mit 0,8 mm Injektor für die Untersuchung
organischer Proben
Bild 5 Standard-Plasmafackel
Bild 6 Im Plasmaraum installierte Plasmafackel
Funktion und Aufbau
23
