GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
Übersicht Schwimmerventil komplett
101. Schlauchverbinder Spülwasserschlauch 6x1mm
102. 3/8"-Mutter mit Dichtung
103. Überwurfmutter für Schwimmer-Baugruppe
104. Einstellschraube Wasserniveau
105. Schwimmer 250ml
106. Schwimmerventilkörper
Übersicht Stößel Schwimmerventil
108. Membran-Kolben
109. Dichtmembrane
110. Ventilkonus mit O-Ring Dichtung
Dichtmembrane wechseln
Überwurfmutter (103) lösen und das Oberteil des Schwimmerventils abnehmen.
Die Baugruppe Membranventil innen (108-110) herausnehmen, den Ventilkonus vom Membran-Kolben
(108) ziehen und eine neue Dichtmembrane (109) auf den Ventilkonus montieren.
Den O-Ring am Ventilkonus (110) ebenfalls auswechseln.
In umgekehrter Reihenfolge zusammenbauen. Wasserniveau in der Spülwanne neu einstellen. Siehe dazu
Abschnitt 5.2.7.

Wechseln und Einstellen des Chlor-Leer-Schalters am Dosiertrichter (Option)

Die Anzeige an der Steuerung leuchtet, obwohl sich Chlorgranulat im Trichter befindet.
Der dargestellte Dosiertrichter (7) ist im Kunststoffgehäuse eingehängt und dient zur Dosierung des
Chlorgranulates in die Löse- und Spüleinrichtung (11).
7
22
2
23
24
4

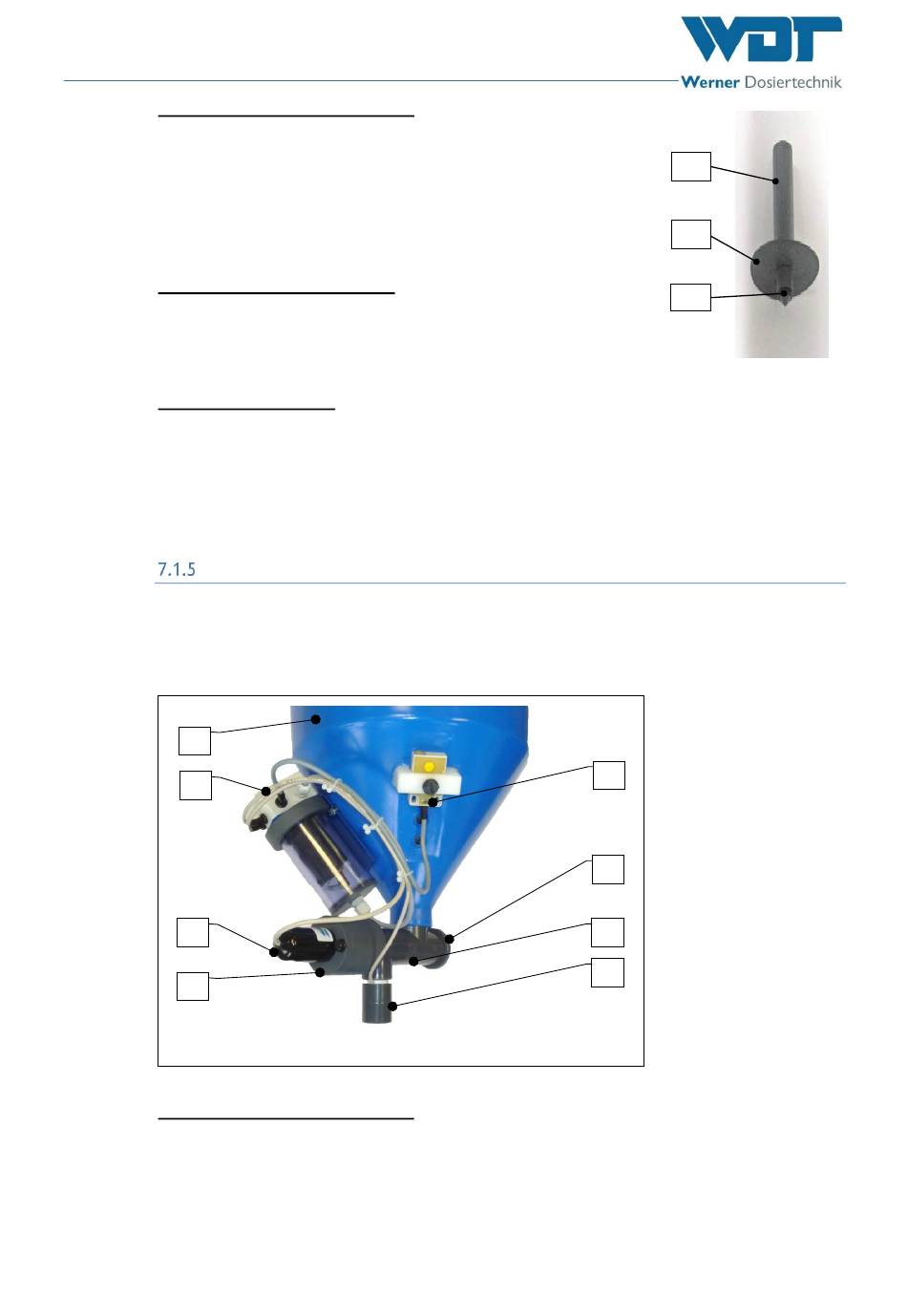

Abbildung 40, Dosiertrichter
Der Chlor-Dosiertrichter besteht aus:
7. Dosiertrichter
22. Magnetklopfer (mit Klemmgehäuse)
23. Dosiermotor
24. Motorhalterung
Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
108
109
110
25
8
26
9
27
10
28
7
25. Leer-Schalter (Option)
26. Reiniguns-Stopfen
27. Dosierschnecke (nicht sichtbar)
28. Dosierrohr mit Heizung
Seite 48 von 58
