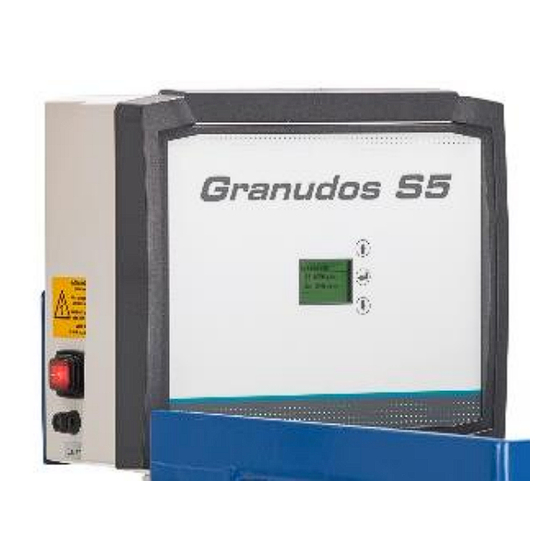

Betriebs- und Montageanleitung
Steuereinheit
Typ GRANUDOS S5
ohne Dosiereinheit
GRANUDOS 45/100-S5 + 15-S5
Betriebsanleitung der Dosiereinheit:
GRANUDOS 45/100
Nr.: BA SW 003
GRANUDOS 15
Nr.: BA SW 002
Art. Nr.: ---
GRANUDOS 10-S5
Betriebsanleitung der Dosiereinheit:
GRANUDOS 10
Nr.: BA SW 002
Sprache: DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WDT GRANUDOS S5 series
Inhaltszusammenfassung für WDT GRANUDOS S5 series
- Seite 1 Betriebs- und Montageanleitung Steuereinheit Typ GRANUDOS S5 ohne Dosiereinheit GRANUDOS 45/100-S5 + 15-S5 GRANUDOS 10-S5 Betriebsanleitung der Dosiereinheit: Betriebsanleitung der Dosiereinheit: GRANUDOS 45/100 GRANUDOS 10 Nr.: BA SW 003 Nr.: BA SW 002 GRANUDOS 15 Nr.: BA SW 002 Art. Nr.: --- Sprache: DE...
-
Seite 2: Inhaltsverzeichnis
GRANUDOS S5, Steuereinheit Inhaltsverzeichnis 1 Hinweise zu dieser Anleitung / Allgemeines .................... 4 1.1 Gültigkeitsbereich ............................. 4 1.2 Zielgruppe ................................ 4 1.3 Verwendete Symbole ............................4 1.4 Gewährleistung ..............................5 1.5 Weiterführende Informationen ........................5 1.6 Hinweise zu Supportanfragen .......................... 5 2 Sicherheit.............................. - Seite 3 Auflage: siehe Fußzeile Vervielfältigung jeglicher Art und die Übersetzung in andere Sprachen, auch auszugsweise, sind nur mit der ausdrücklichen Genehmigung der Fa. WDT - Werner Dosiertechnik GmbH & Co. KG erlaubt. Diese Betriebsanleitung ist die Originalfassung der Fa. WDT in Deutsch.
-
Seite 4: Hinweise Zu Dieser Anleitung / Allgemeines
GRANUDOS S5, Steuereinheit Hinweise zu dieser Anleitung / Allgemeines 1.1 Gültigkeitsbereich Diese Anleitung beschreibt die Funktion, Montage, Inbetriebnahme und die Bedienung des Gerätes. Die Be- triebsanleitung ist vor Gebrauch sorgfältig zu lesen und am Gerät zur direkten Verwendung aufzubewahren! 1.2 Zielgruppe An der Anlage dürfen ausschließlich unsere autorisierten Partner und die in die Gerätefunktionen eingewie- senen Personen arbeiten, wenn sie diese Betriebsanleitung gelesen und verstanden haben. -
Seite 5: Gewährleistung
Alle Geräte und Anlagen der Fa. WDT werden unter Anwendung moderner Fertigungsmethoden hergestellt und einer umfassenden Qualitätskontrolle unterzogen. Sollte es dennoch Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma WDT, nach den allgemeinen Garantiebedingungen (siehe unten). -
Seite 6: Sicherheit
GRANUDOS S5, Steuereinheit Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Steuereinheit GRANUDOS S5 darf nur zu der, in der Produktbeschreibung unter Abschnitt 3.2, Produktbe- schreibung, angegebenen Verwendung eingesetzt werden! Dabei sind die örtlich geltenden Vorschriften zur Unfallverhütung, Arbeitssicherheit und zum Trinkwasserschutz zu beachten! 2.2 Sicherheitshinweise Die Betriebsanleitung ist vor Montage, Wartung und Gebrauch des Gerätes sorgfältig durchzulesen und zu beachten! -
Seite 7: Produktbeschreibung - Lieferumfang
GRANUDOS S5, Steuereinheit Produktbeschreibung – Lieferumfang 3.1 Lieferumfang / Zubehör Die Steuereinheit GRANUDOS S5 wird standardmäßig ausgeliefert. Es sind sind kundenspezifische oder auftragsbezogene Änderungen möglich. 3.2 Produktbeschreibung Die Steuereinheit GRANUDOS S5 ist ausschließlich für Steuerungsaufgaben bei der Schwimmbadwasser- aufbereitung bestimmt. Sie wird für die folgenden Dosiergeräte eingesetzt: ... -
Seite 8: Identifikation Des Gerätes / Typenschild
GRANUDOS S5, Steuereinheit Identifikation des Gerätes / Typenschild Für Ersatzteilbestellungen und Problembehandlungen müssen die Geräteseriennummer und die Softwareversion benannt werden. Die Geräteseriennummer befindet sich auf dem Typenschild an der rechten Seite am Steuergehäuse. Die Softwareversion kann über den Menüpunkt Hauptmenü Service Info abgerufen werden. -
Seite 9: Betrieb / Bedienung
GRANUDOS S5, Steuereinheit Betrieb / Bedienung HINWEIS ! Die national geltenden Unfallverhütungsvorschriften sind zu beachten. Zum Beispiel in Deutschland, Betrieb von Bädern BGR/GUV-R 108 6.1 Allgemeines Sind alle Vorbereitungen für die Inbetriebnahme erledigt, können am Dosiersystem GRANUDOS S5 die Einstellungen vorgenommen werden. 6.2 Die Steuereinheit GRANUDOS S5 Die Steuereinheit GRANUDOS S5 ist mit einem LCD Display ausgestattet. -
Seite 10: Startbildschirm - Automatic
GRANUDOS S5, Steuereinheit Je nach Betriebszustand zeigt das Display unterschiedliche Ansichten. Nachfolgend werden die wichtigsten Displayansichten dargestellt und beschrieben. Startbildschirm – Automatic Das Gerät befindet sich in der Betriebsart Automatic. Das Gerät dosiert nach Anforderung. Die eingestellte Dosierleistung wird angezeigt. Es liegt keine Störung vor. -
Seite 11: Das Hauptmenü
GRANUDOS S5, Steuereinheit Alarm quittieren Mit der Enter Taste ins Hauptmenü wechseln Mit den Pfeiltasten zum Menüpunkt „Alarm quittieren“ navigieren Enter Taste drücken Das Alarmrelais wird temporär deaktiviert, ohne die Störung zu beheben. Tritt nachfolgend erneut die Störung auf oder wird die Störung nicht behoben, so wird das Alarmrelais wieder aktiviert. -
Seite 12: Hauptmenü Einstellungen (Übersicht)
GRANUDOS S5, Steuereinheit Hauptmenü Einstellungen (Übersicht) Im Menü Einstellungen werden die gewünschten Einstellungen für das Dosiergerät vorgenommen. Mit den Pfeiltasten wird zum nächsten Bildschirmmenü navigiert. Dosierleistung Dosierleistung an Beckengröße anpassen Hochchlorung Dosierleistung für die Funktion Hochchlorung einstellen System Sprache, Kontrast, Passwort, Reset einstellen beziehungsweise durchführen Staubabsaugung (Option) Parameter für die Staubabsaugung einstellen Verzögerung Treibwasserpumpe... - Seite 13 GRANUDOS S5, Steuereinheit Die Säuredosierung wird zu Beginn ungefähr auf die Hälfte der Chlordosierung eingestellt. z.B. Chlor 600g/h dann Säure auf ca. 300ml/h. Nach ein paar Tagen ist eventuell eine nochmalige Anpassung im laufenden Betrieb notwendig. Erklärung zum Dosierablauf Chlor und Säure werden in Intervallen dosiert mit Pausen zwischen den Dosierungen. Die Dosierleistungen werden durch den Dosierzyklus (Abstand von Dosierintervall zu Dosierintervall) und Dosierzeiten (Laufzeiten für die Dosiermotoren für Chlor und Säure bestimmt.
- Seite 14 GRANUDOS S5, Steuereinheit Hauptmenü Einstellungen System Hier werden Systemeinstellungen für Sprache, Kontrast, Passwort und Reset vorgenommen. Sprache Die gewünschte Benutzersprache wählen Kontrast Den Kontrast des Displays einstellen Passwort Passwort ändern Das Passwort ist vierstellig und werkseitig mit 0123 vergeben. Dieses Passwort schützt festgelegte Menübereiche vor unautorisierter Veränderung.
- Seite 15 GRANUDOS S5, Steuereinheit Hauptmenü Einstellungen Staubabsaugung (Option), (Passworteingabe) Dieser Befehl kann nur durch die Eingabe des Passwortes ausgeführt werden. Hier werden die Parameter für die Staubabsaugung eingestellt. Nachlaufzeit einstellen, 0-60 Sek, 0 = Staubabsaugung deaktiviert; Nach dem Ende der Chlordosierung läuft das Gebläse der Staubabsaugung für die eingestellte Zeit weiter.
- Seite 16 GRANUDOS S5, Steuereinheit Hauptmenü Einstellungen Konfig pH (Dosierleistung Säure ) (Passworteingabe) Dieser Befehl kann nur durch die Eingabe des Passwortes ausgeführt werden. Die hier eingestellten Werte sind abhängig von der eingebauten Schlauchgröße der Dosierpumpe. Die Werte sind vom Werk voreingestellt und dienen als Grundlage für die Dosierleistungsanzeige.
- Seite 17 Bei höheren Konzentrationen oder bei Verwendung anderer Säuren (z. B. Salzsäure, gelöstes Na-Bisulfat o. a.) ist auf die geänderte Dosierleistung und/oder erhöhte Korrosivität zu achten! Wir empfehlen Rücksprache mit Fa. WDT zu halten! Ansteuerung Hand = Handdosierung Wechsel zwischen Automatic- und Handdosierung Das Dosiergerät dosiert kontinuierlich nach der im Gerät eingestellten Dosierleistung Chlor und Säure.
-
Seite 18: Hauptmenü Service
GRANUDOS S5, Steuereinheit Vollabgleich am Menü durchführen über Teach Cl voll Vollabgleich, Durch das Drücken der Enter-Taste wird der Vorgang gestartet, er dauert 12 Sekunden. Der Vollabgleich ist durchgeführt. HINWEIS ! Wird der Vorgang nicht abgeschlossen, so wird nach Ablauf einer Wartezeit der Vollabgleich abgebrochen. -
Seite 19: Hauptmenü Service Info
GRANUDOS S5, Steuereinheit Hauptmenü Service Ausgangstest Der Ausgangstest dient zur Überprüfung der angeschlossenen Ausgänge (Aktoren und Relais) Der gewählte Ausgang wird für 20 Sekunden angesteuert. Die Ansteuerung kann jederzeit mit „Enter“ abgebrochen werden. Aus Sicherheitsgründen (Chlorgasbildung) wird der Ausgangstest für die chemikaliendosierenden Ausgänge nur freigegeben, wenn keine dosierverhindernde Störung vorliegt. -
Seite 20: Wartung, Pflege, Störung
GRANUDOS S5, Steuereinheit Wartung, Pflege, Störung 7.1 Gerätewartung Nach der DIN und der DVGW müssen Chlorungsanlagen jährlich gewartet werden. Es wird empfohlen, für eine regelmäßige Wartung eine Fachfirma zu beauftragen. Alle notwendigen Wartungs- und Reparaturarbei- ten dürfen nur von qualifiziertem Personal einer Fachfirma durchgeführt werden. Erforderliche Ersatzteile können Sie über den Fachhandel beziehen. -
Seite 21: Störungsbeseitigung
GRANUDOS S5, Steuereinheit 7.2 Störungsbeseitigung Tipp ! Alle Störungen und Meldungen werden auf dem Display in der Statuszeile angezeigt. Zusätzlich können diese im Event Log abgefragt werden. Es können auch die Schalter oder Sensoren fehlerhaft sein und dadurch kein elektri- sches Signal übertragen. - Seite 22 GRANUDOS S5, Steuereinheit 8. Sicherung F9 ALARM Die Sicherung F9 ist durchge- Dosierrohr Chlor (Heizung) prüfen, gegebenenfalls Dosierrohr (Heizung) brannt. Die Dosierung und die austauschen und Sicherung erneuern. Treibwasserpumpe laufen weiter. 9. Sicherung F10 ALARM Die Sicherung F10 ist durchge- Chlormotor auf Blockierung prüfen, ggf.
-
Seite 23: Außerbetriebnahme - Lagerung - Entsorgung
GRANUDOS S5, Steuereinheit Außerbetriebnahme – Lagerung – Entsorgung 8.1 Allgemein Bei Außerbetriebnahme und Frostgefahr ist das Geräte komplett zu entleeren oder vor Frost zu schützen! 8.2 Außerbetriebnahme Wird das Gerät für längere Zeit (etwa ab 14 Tage) außer Betrieb genommen, so sind folgende Arbeiten durchzuführen. -
Seite 24: Dokumente
GRANUDOS S5, Steuereinheit Dokumente 9.1 Konformitätserklärung Die Konformitätserklärung befindet sich in der Betriebsanleitung der Dosiereinheit, des jeweiligen Dosier- gerätes: für Granudos 10-S5 + 15-S5, Nr.: BA SW 002 für Granudos 45/100-S5, Nr.: BA SW 003 Index: 01 Änderungsdatum: 15.05.2019 BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx Seite 24 von 30... -
Seite 25: Klemmpläne
GRANUDOS S5, Steuereinheit 9.2 Klemmpläne GEFAHR ! Lebensgefahr durch hohe Spannung! Alle elektrischen Arbeiten am Gerät dürfen nur durch ausgebildete Fachkräfte unter Berücksichtigung der geltenden Sicherheitsbe- stimmungen ausgeführt werden! Innere Sicherungen dürfen nur bei unterbrochener und gegen Widereinschalten gesicherter Spannung erneuert werden! Klemmplan Netzplatine GRANUDOS 45/100 Index: 01 Änderungsdatum: 15.05.2019... -
Seite 26: Klemmplan Netzplatine Granudos 10 + 15
GRANUDOS S5, Steuereinheit Klemmplan Netzplatine GRANUDOS 10 + 15 Index: 01 Änderungsdatum: 15.05.2019 BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx Seite 26 von 30... -
Seite 27: Inbetriebnahmeprotokoll
GRANUDOS S5, Steuereinheit 9.3 Inbetriebnahmeprotokoll Das Inbetriebnahmeprotokoll befindet sich in der Betriebsanleitung Dosiereinheit, des jeweiligen Dosiergerätes unter Abschnitt: 9.3. für Granudos 10-S5 + 15-S5, Nr.: BA SW 002 für Granudos 45/100-S5, Nr.: BA SW 003 9.4 Betriebsdatenblatt Bei einem „Software-Update“ werden alle Parameter auf Werkseinstellung zurückgesetzt. Nach einem „Update“... - Seite 28 GRANUDOS S5, Steuereinheit Betriebsdatenblatt, --Kopiervorlage-- Das leere Betriebsdatenblatt vor dem Ausfüllen kopieren! Menü Einstellungen Werkseinstellung Einstellbereiche Step bei Inbetriebnahme Optimiert bei Betrieb 1. Dosierleistung Datum: Datum: Chlor/pH Chlor 15 Sek 1-15 Sek pH (Säure) 8 Sek 1-8 Sek Zyklus 30 Sek 30-360 Sek Dosierzeit Limit Säure 0-100 Min...
-
Seite 29: Wartungsprotokoll
GRANUDOS S5, Steuereinheit 9.5 Wartungsprotokoll Das Wartungsprotokoll befindet sich in der Betriebsanleitung der Dosiereinheit, des jeweiligen Dosiergerätes unter Abschnitt 9.5. für Granudos 10-S5 + 15-S5, Nr.: BA SW 002 für Granudos 45/100-S5, Nr.: BA SW 003 Ersatzteilliste, Verschleißteilliste, Verbrauchsmaterial Nachfolgend aufgeführte Ersatz- und Verschleißteile erhalten Sie über Ihren Fachhändler. -
Seite 30: Menüübersicht
GRANUDOS S5, Steuereinheit 10.1 Menüübersicht Betriebsanzeige GRANUDOS Dosierung Event Log Automatic Alarm Quit Einstellungen Service EIN / AUS EIN / AUS Anzeigen / Löschen Chlor Zyklus D-Leistung Eingangstest Dos-limit Cl Dos-limit pH Hochchlorung Ausgangstest Hochchlorung Cl Hochchlorung pH System Info Sprache Staubabsaugung Auswählen...
