GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
1
15
4
3
9
5

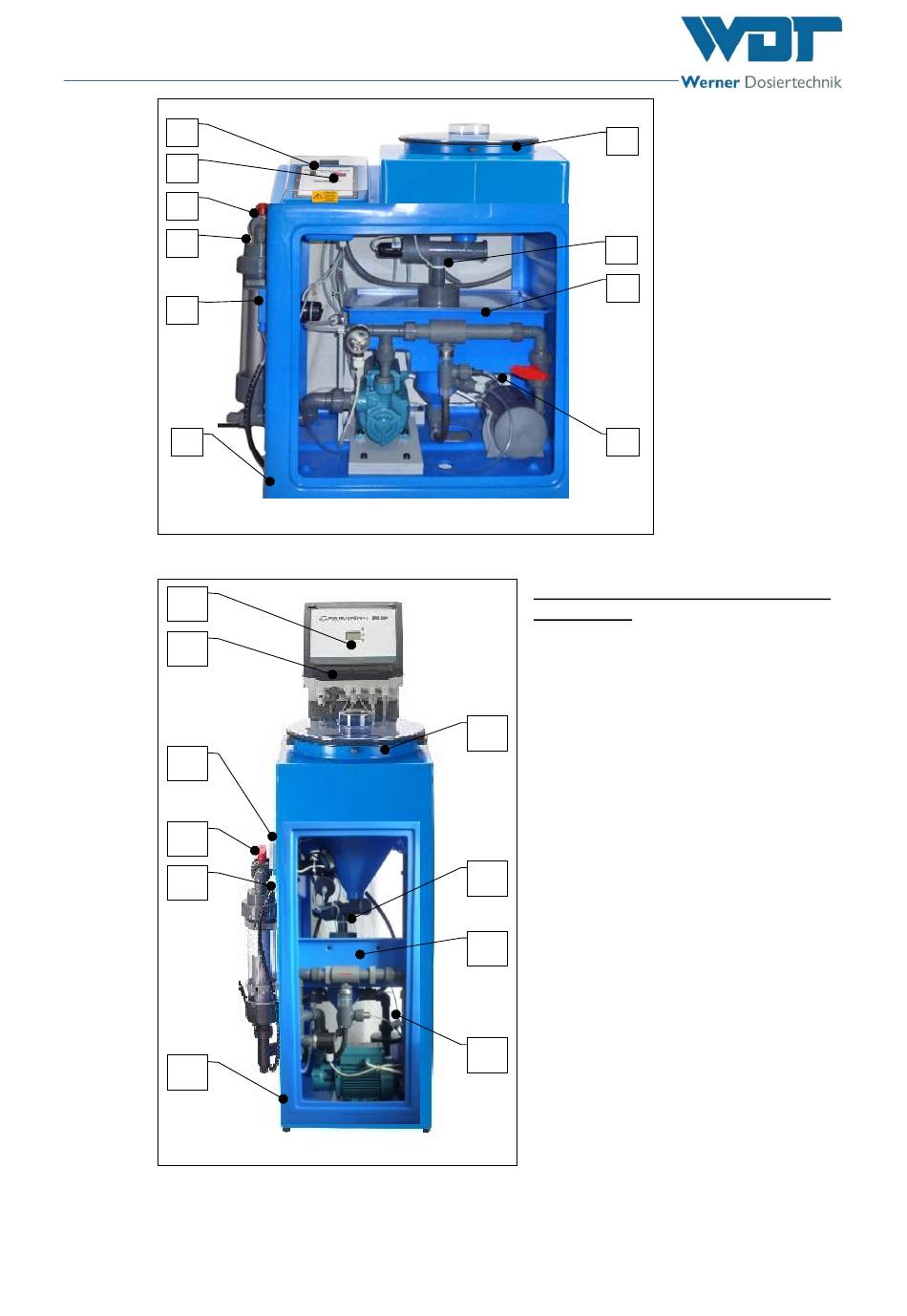

Abbildung 6, GRANUDOS 10-S5
1
15
9
4
3
5
Index: 03 Änderungsdatum: 15.04.2019
Abbildung 7, GRANUDOS 15-S5
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
7
11
12
14
Das Dosiergerät GRANUDOS 10-S5 und 15-
S5 besteht aus:
1. Steuereinheit 10-S5
2. ---
3. Sauglanze für pH-Senker (verdeckt)
4. Kugelhahn Zulauf
5. Gehäuse
6. ---
7
7. Dosiertrichter mit Deckel
8. ----
9. Dosierpumpe für pH-Senker (Säure)
10. -----
11. Dosiereinheit für Chlor
12. Löse- und Spüleinrichtung für Chlorgranulat
13. ---
14. Abgang zum Schwimmbecken (verdeckt)
11
15. Hauptschalter
12
14
