GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit

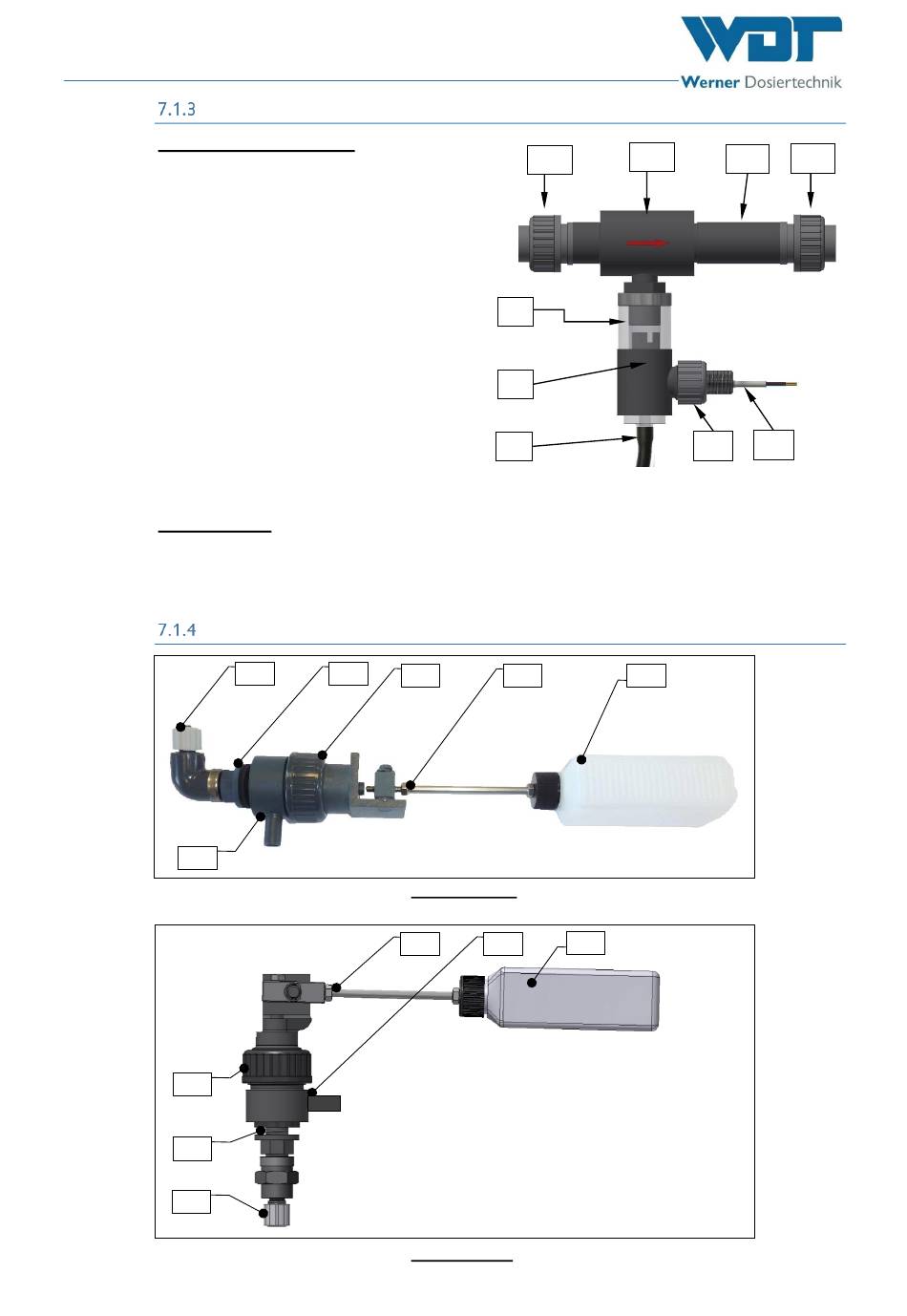

Injektor mit Durchflussschalter

Übersicht Durchflussschalter
81. Durchflussschalter mit LED
82. Überwurfmutter für Durchflussschalter
83. Viton-Schlauch zur Spülwanne
84. ---
85. Schaltkörper (in Saugrohr)
86. Saugrohr
87. Überwurfmutter Injektorzulauf
88. Injektor
89. Injektordüse mit eingebauter
Durchflussblende
90. Überwurfmutter; und Injektor-Auslass
Blende wechseln
Überwurfmuttern (87 + 90) lösen und den Injektor (88) herausnehmen. Am Ende des Innengwindes der
Injektordüse (89) ist die Düse durch einen O-Ring abgedichtet. Hebeln Sie die Scheibe mit einem kleinen
Schraubendreher heraus und legen sie in einem anderen oder lassen die Blende ausgebaut. Je nach Bedarf.
Instandhalten des Schwimmerregelventils für Zulauf Spülwanne
106
Abbildung 38, Schwimmerregelventil für GRANUDOS 10, komplett
103
102
101
Abbildung 39, Schwimmerregelventil für GRANUDOS 15, komplett
Index: 03 Änderungsdatum: 15.04.2019
101 102
103
104
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
88
87
86
85
83
Abbildung 37, Durchflussschalter d 40
104 105
105
106
90
89
81
82
