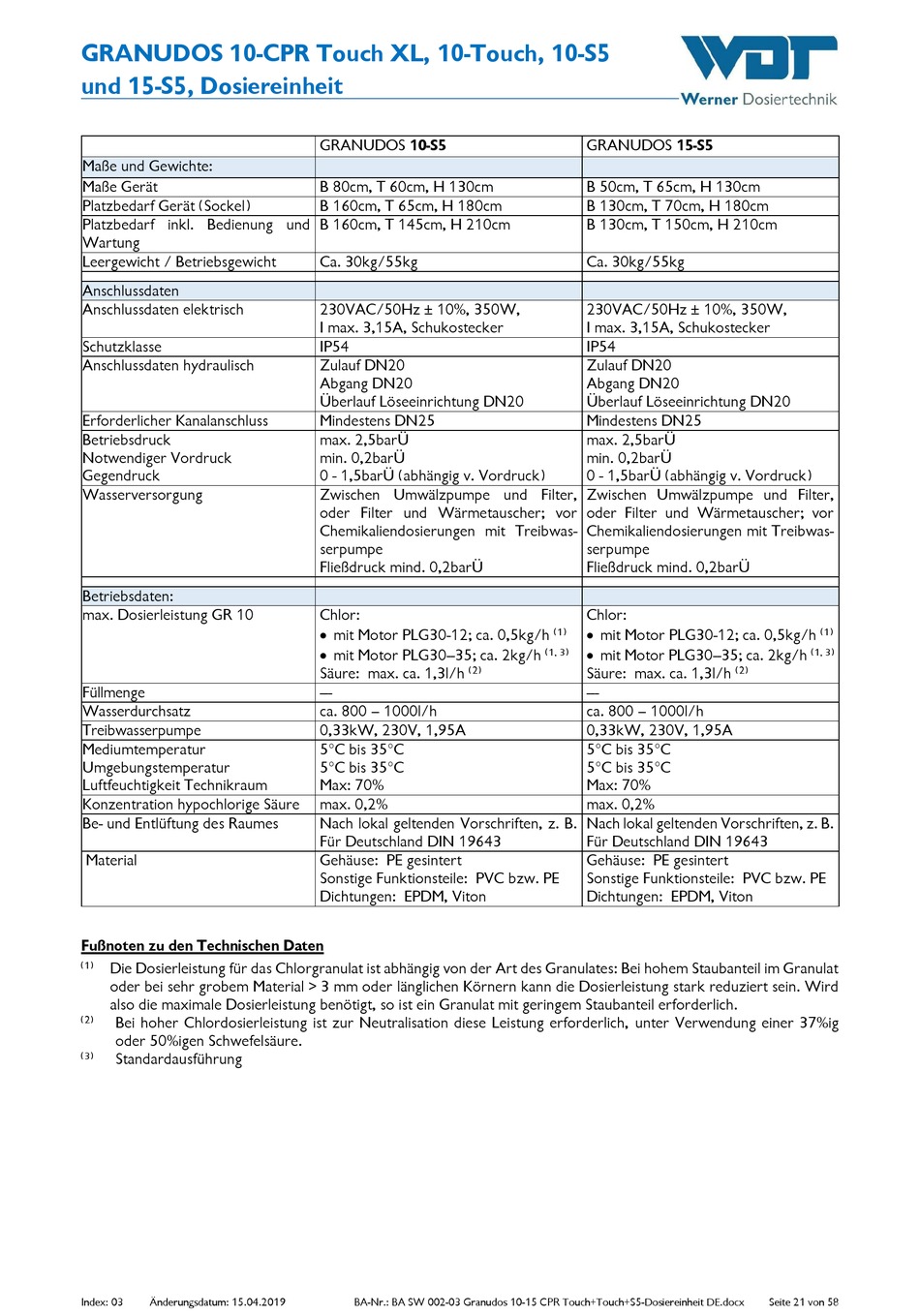

WDT GRANUDOS 10-CPR Touch XL Betriebs- Und Montageanleitung Seite 21

GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
Maße und Gewichte:
Maße Gerät
Platzbedarf Gerät (Sockel)
Platzbedarf inkl. Bedienung und
Wartung
Leergewicht / Betriebsgewicht
Anschlussdaten
Anschlussdaten elektrisch
Schutzklasse
Anschlussdaten hydraulisch
Erforderlicher Kanalanschluss
Betriebsdruck
Notwendiger Vordruck
Gegendruck
Wasserversorgung
Betriebsdaten:
max. Dosierleistung GR 10
Füllmenge
Wasserdurchsatz
Treibwasserpumpe
Mediumtemperatur
Umgebungstemperatur
Luftfeuchtigkeit Technikraum
Konzentration hypochlorige Säure
Be- und Entlüftung des Raumes
Material
Fußnoten zu den Technischen Daten
(1) Die Dosierleistung für das Chlorgranulat ist abhängig von der Art des Granulates: Bei hohem Staubanteil im Granulat
oder bei sehr grobem Material > 3 mm oder länglichen Körnern kann die Dosierleistung stark reduziert sein. Wird
also die maximale Dosierleistung benötigt, so ist ein Granulat mit geringem Staubanteil erforderlich.
(2) Bei hoher Chlordosierleistung ist zur Neutralisation diese Leistung erforderlich, unter Verwendung einer 37%ig
oder 50%igen Schwefelsäure.
(3) Standardausführung
Index: 03 Änderungsdatum: 15.04.2019
GRANUDOS 10-S5
B 80cm, T 60cm, H 130cm
B 160cm, T 65cm, H 180cm
B 160cm, T 145cm, H 210cm
Ca. 30kg/55kg
230VAC/50Hz ± 10%, 350W,
I max. 3,15A, Schukostecker
IP54
Zulauf DN20
Abgang DN20
Überlauf Löseeinrichtung DN20
Mindestens DN25
max. 2,5barÜ
min. 0,2barÜ
0 - 1,5barÜ (abhängig v. Vordruck)
Zwischen Umwälzpumpe und Filter,
oder Filter und Wärmetauscher; vor
Chemikaliendosierungen mit Treibwas-
serpumpe
Fließdruck mind. 0,2barÜ
Chlor:
 mit Motor PLG30-12; ca. 0,5kg/h
 mit Motor PLG30--35; ca. 2kg/h
Säure: max. ca. 1,3l/h (2)
---
ca. 800 – 1000l/h
0,33kW, 230V, 1,95A
5°C bis 35°C
5°C bis 35°C
Max: 70%
max. 0,2%
Nach lokal geltenden Vorschriften, z. B.
Für Deutschland DIN 19643
Gehäuse: PE gesintert
Sonstige Funktionsteile: PVC bzw. PE
Dichtungen: EPDM, Viton
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
GRANUDOS 15-S5
B 50cm, T 65cm, H 130cm
B 130cm, T 70cm, H 180cm
B 130cm, T 150cm, H 210cm
Ca. 30kg/55kg
230VAC/50Hz ± 10%, 350W,
I max. 3,15A, Schukostecker
IP54
Zulauf DN20
Abgang DN20
Überlauf Löseeinrichtung DN20
Mindestens DN25
max. 2,5barÜ
min. 0,2barÜ
0 - 1,5barÜ (abhängig v. Vordruck)
Zwischen Umwälzpumpe und Filter,
oder Filter und Wärmetauscher; vor
Chemikaliendosierungen mit Treibwas-
serpumpe
Fließdruck mind. 0,2barÜ
Chlor:
 mit Motor PLG30-12; ca. 0,5kg/h
(1)
 mit Motor PLG30--35; ca. 2kg/h
(1, 3)
Säure: max. ca. 1,3l/h
---
ca. 800 – 1000l/h
0,33kW, 230V, 1,95A
5°C bis 35°C
5°C bis 35°C
Max: 70%
max. 0,2%
Nach lokal geltenden Vorschriften, z. B.
Für Deutschland DIN 19643
Gehäuse: PE gesintert
Sonstige Funktionsteile: PVC bzw. PE
Dichtungen: EPDM, Viton
(1)
(1, 3)
(2)
