GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
48. Deckel für Spülwanne mit Staubschutzrohr (nicht
dargestellt)
Übersicht Löseeinrichtung Typ 15-S5
33
34
35
36
44
47
46
45

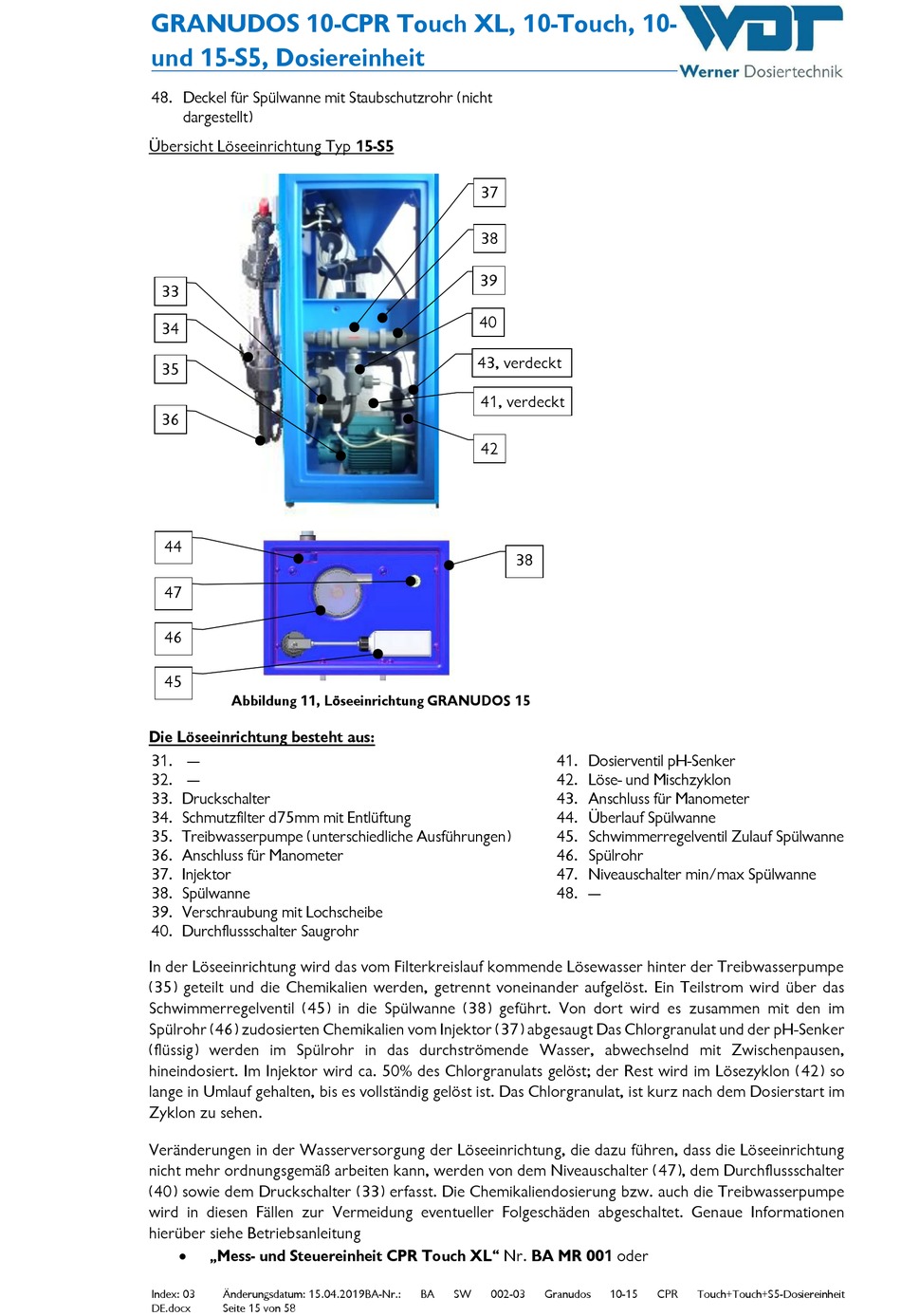

Abbildung 11, Löseeinrichtung GRANUDOS 15
Die Löseeinrichtung besteht aus:
31. ---
32. ---
33. Druckschalter
34. Schmutzfilter d75mm mit Entlüftung
35. Treibwasserpumpe (unterschiedliche Ausführungen)
36. Anschluss für Manometer
37. Injektor
38. Spülwanne
39. Verschraubung mit Lochscheibe
40. Durchflussschalter Saugrohr
In der Löseeinrichtung wird das vom Filterkreislauf kommende Lösewasser hinter der Treibwasserpumpe
(35) geteilt und die Chemikalien werden, getrennt voneinander aufgelöst. Ein Teilstrom wird über das
Schwimmerregelventil (45) in die Spülwanne (38) geführt. Von dort wird es zusammen mit den im
Spülrohr (46) zudosierten Chemikalien vom Injektor (37) abgesaugt Das Chlorgranulat und der pH-Senker
(flüssig) werden im Spülrohr in das durchströmende Wasser, abwechselnd mit Zwischenpausen,
hineindosiert. Im Injektor wird ca. 50% des Chlorgranulats gelöst; der Rest wird im Lösezyklon (42) so
lange in Umlauf gehalten, bis es vollständig gelöst ist. Das Chlorgranulat, ist kurz nach dem Dosierstart im
Zyklon zu sehen.
Veränderungen in der Wasserversorgung der Löseeinrichtung, die dazu führen, dass die Löseeinrichtung
nicht mehr ordnungsgemäß arbeiten kann, werden von dem Niveauschalter (47), dem Durchflussschalter
(40) sowie dem Druckschalter (33) erfasst. Die Chemikaliendosierung bzw. auch die Treibwasserpumpe
wird in diesen Fällen zur Vermeidung eventueller Folgeschäden abgeschaltet. Genaue Informationen
hierüber siehe Betriebsanleitung

„Mess- und Steuereinheit CPR Touch XL" Nr. BA MR 001 oder
Index: 03 Änderungsdatum: 15.04.2019BA-Nr.:
DE.docx Seite 15 von 58
37
38
39
40
43, verdeckt
41, verdeckt
42
38
41. Dosierventil pH-Senker
42. Löse- und Mischzyklon
43. Anschluss für Manometer
44. Überlauf Spülwanne
45. Schwimmerregelventil Zulauf Spülwanne
46. Spülrohr
47. Niveauschalter min/max Spülwanne
48. ---
