Chlordosierung (Standard)

Der dargestellte Dosiertrichter (7) ist im Kunststoffgehäuse eingehängt und dient zur Dosierung des
Chlorgranulates in die Löse- und Spüleinrichtung (12).
7
22
2
23
24
4

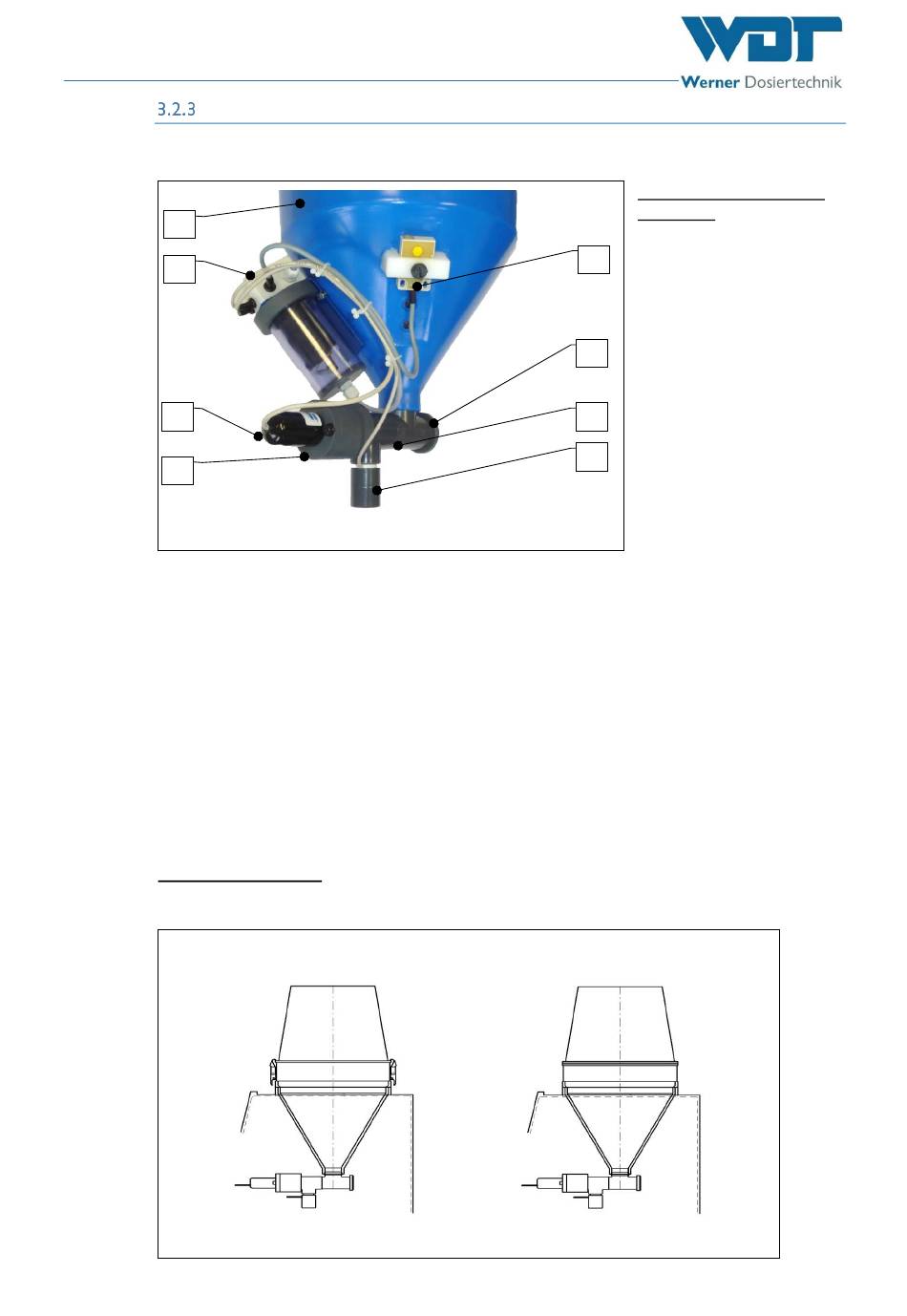

Abbildung 8, Dosiertrichter
Die Dosiereinrichtung besteht aus dem Dosiertrichter (7) mit einem Fassungsvermögen von etwa 5kg und
der Dosiereinheit, die aus dem Dosiermotor (23) mit Flansch, der Dosierschnecke (27), der
Motorhalterung (24), sowie dem beheizten Dosierrohr (28), mit Dosierrohr besteht.
Die Beheizung des Dosierrohres verhindert eine Kondensation von Wasserdampf, was zu einer
Blockierung der Dosierung führen könnte. Die Dosiereinheit ist unten in den Dosiertrichter eingeschraubt.
Der Dosiertrichter wird mit dem Deckel entweder dicht verschlossen, oder es wird mit einem
transparenten Adapterring gearbeitet, bei dem ein 10kg Eimer direkt auf den Dosiertrichter aufgesetzt
werden kann, siehe Abbildung 9.
Zum Eimerwechsel und für Wartungsarbeiten an der Dosierung wird die Dosiereinrichtung komplett nach
oben aus dem Gehäuse herausgenommen.
Die Dosierschnecke (27) fördert das Calciumhypochlorit-Granulat aus dem Dosiertrichter in das Spülrohr
(46) der darunterliegenden Löseeinrichtung. Zur Lockerung des Chlorgranulates ist ein Magnetklopfer
(22) eingebaut, der bei jedem Dosiervorgang dem Dosiertrichter einen kurzen Schlag versetzt und so eine
Brückenbildung des Granulates über der Dosierschnecke verhindert.
Die Chlordosierung ist in Zyklen abwechselnd mit der Säure organisiert und wird überwacht.
Adapter für Chloreimer
Für verschiedene Chlor-Eimer stehen Adapter zur Verfügung zum Aufsetzen des Eimers direkt auf den
Dosiertrichter, ein Umfüllen erübrigt sich damit.
Adapterring d 275 mit Klammern
z.B. für HC- oder Melchlor 10 kg
Abbildung 9, Adapter für Chloreimer
Index: 03 Änderungsdatum: 15.04.2019
Adapterring zum Aufschrauben
z.B. für Olin-HTH 10 kg
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
Der Chlor-Dosiertrichter (7)
besteht aus:
7. Dosiertrichter
22. Magnetklopfer (mit
25
Klemmgehäuse)
8
23. Dosiermotor
24. Motorhalterung
25. Chlor-Leerschalter
26
(Option)
9
26. Reinigungs-Stopfen
27. Dosierschnecke (nicht
27 sichtbar)
10
28. Dosierrohr (mit Heizung)
28
7
