GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
Messwasserrückführung (nur CPR Touch XL)
Das Messwasser wird automatisch in die Spüleinrichtung des Dosiergerätes geführt und kommt so zurück
in den Wasserkreislauf.
Montage der Dosierleitung für die Chlorlösung
Die Dosierleitungen verlegen und an die Impfstelle (Kugelhahn) hinter dem Wärmetauscher und den
Abgang des GRANUDOS anschliesen.
Mit Puffertank (Option)
Die Dosierleitung zusätzlich zum Puffertank führen, zwei Magnetventile und ein Durchflussregelventil
einbauen. (siehe Abbildung 20, Seite 28)

Puffertank (Option)

Der Puffertank wird an der Chlordosierleitung angeschlossen. Hinter dem Abzweig der Chlordosierleitung
werden 2 Pneumatikventile entsprechend des Fließbildes eingebaut. Diese werden über ein Magnetventil
mit Luft versorgt und dadurch gesteuert. Schliesen Sie die Steuerleitungen der Pneumatikventile am
Magnetventil an. Das Magnetvenitl wird an die bauseitige Luftversorgung angeschlossen.
Vom Puffertank aus kann die Chlorlösung über bauseitige Pumpen an Nebebecken dosiert werden.
Montage Überlaufleitung Spülwanne und Auffangwanne
Die beiden Überlaufstutzen in die Spülwanne und in die Auffangwanne einschrauben.
Von den Überlaufstuten der Spülwanne und der Auffangwanne des GRANUDOS Leitungen zum Gully
verlegen.

Flockmittteldosierung (nur CPR Touch XL)

Der GRANUDOS 10-CPR ist mit einer Flockmittelpumpe ausgerüstet. Die Dosierarmatur in die Impfstelle
einschrauben und die Dosierleitung von der Dosierpumpe zur Impfstelle verlegen. Die Impfstelle möglichst
weit vor dem Filter und möglichst kurz vor der Umwälzpumpe einbauen. Es darf hinter der Impfstelle
keinesfalls Messwasser entnommen werden.

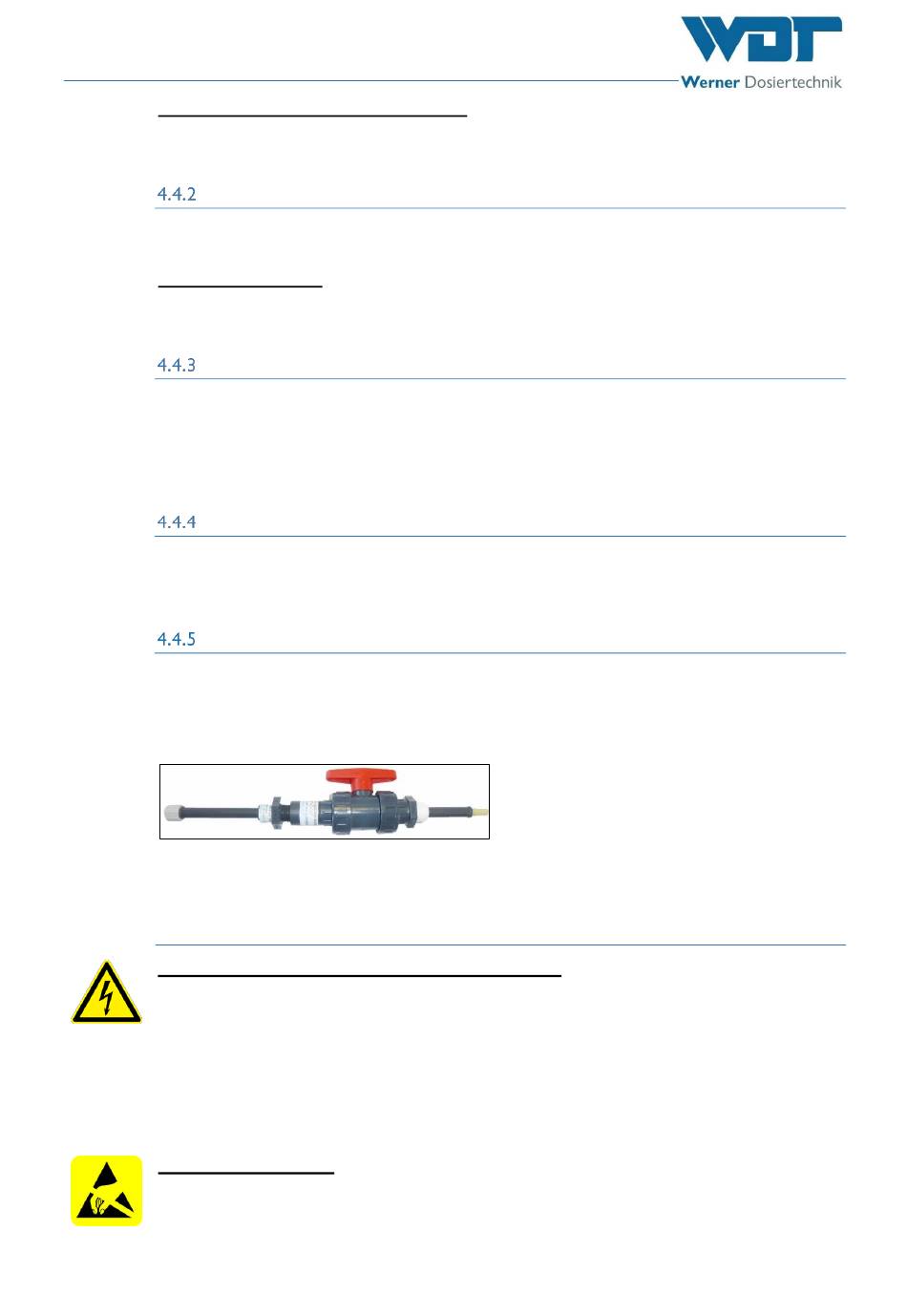

Abbildung 23, Dosiereinheit
Die Dosierleitung in PE-blau 4x1mm ist im Lieferumfang enthalten.

4.5 Montage elektrisch

GEFAHR DURCH ELEKTRISCHE SPANNUNG !

Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur
durch ausgebildete Elektrofachkräfte unter Berücksichtigung der geltenden Sicher-
heitsbestimmungen ausgeführt werden!
Bei allen Elektroarbeiten muss die Stromversorgung spannungsfrei geschaltet und
gegen wiedereinschalten gesichert werden!
Sicherungen im Inneren des Steuergehäuses dürfen nur durch Wartungs- oder
Instandsetzungspersonal gewechselt werden.
ESD EMPFINDLICH !
Die elektronischen Bauteile der Geräte sind empfindlich gegen elektrostatische
Entladungen. Bei der Handhabung der Geräte sind die allgemein bekannten
Vorsichtsmaßnahmen für ESD-Empfindliche Geräte einzuhalten.
Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx Seite 32 von 58
