GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
Kunststoffgehäuse mit Einbauten (Standard)
Das formschöne Gehäuse (5) ist in einem Stück aus blauem PE gesintert und ist deshalb außerordentlich
stabil. Der Dosiertrichter (7) mit einem Füllinhalt von 5, 10 oder 15kg (optional auch mit Adapter für
10kg-Eimer) ist von oben in das Gehäuse eingesetzt und kann so auch leicht herausgenommen werden,
z.B. für Wartungsarbeiten. Die Dosiereinheit (11), Dosiermotor mit Dosierschnecke und beheiztem
Fallrohr, ist unten im Dosiertrichter eingeschraubt. Die Steuerung (1) sitzt auf dem Gehäuse. Der
Dosiertrichter wird durch einen transparenten Deckel gegen Spritzwasser geschützt. Im Unterteil des
Gehäuses befindet sich die Löse- und Spüleinrichtung (12) für das Chlorgranulat.
1
15
2
3
4
5
6

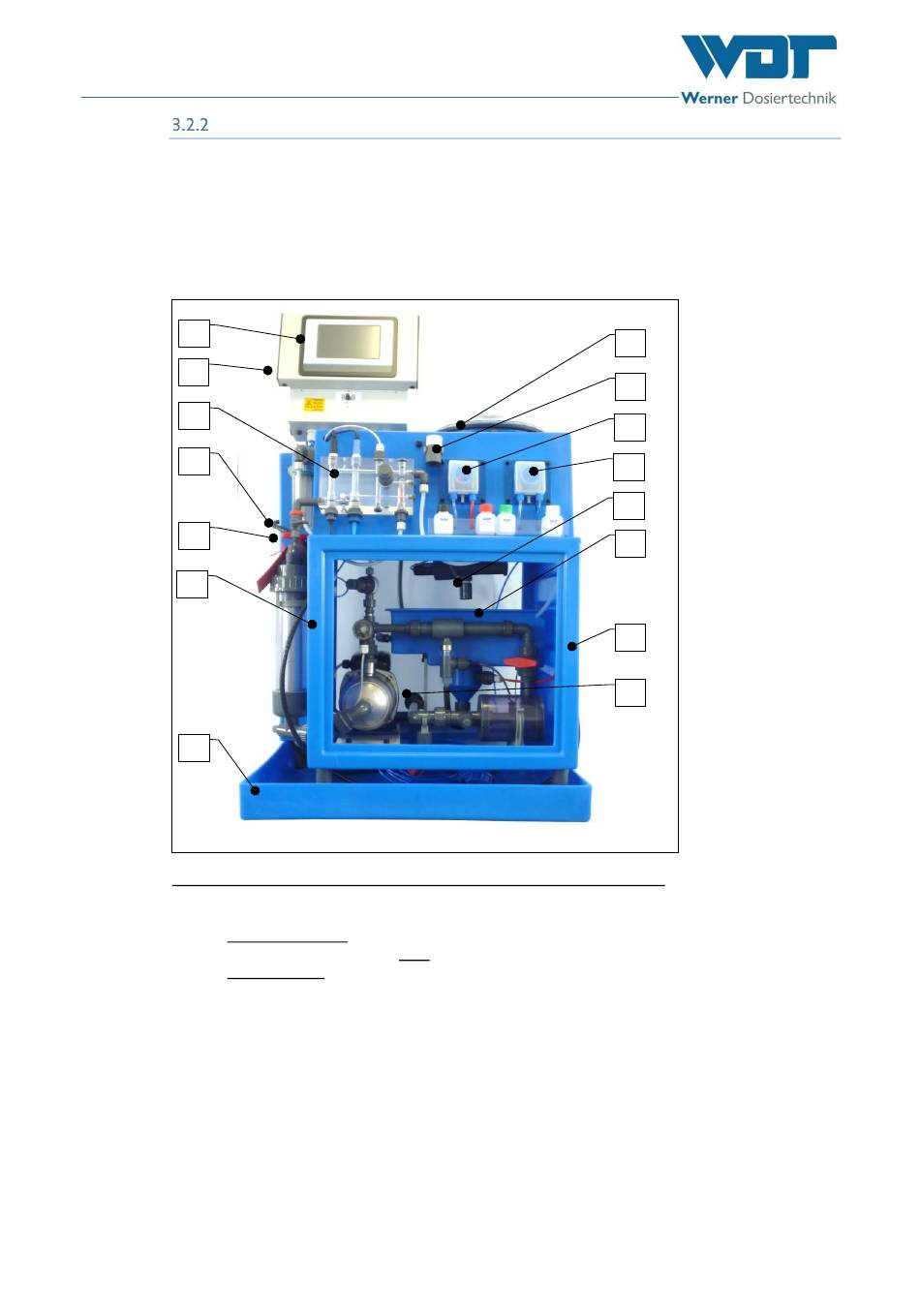

Abbildung 5, GRANUDOS 10-CPR Touch XL
Das Dosiergerät GRANUDOS 10-CPR Touch XL und 10-Touch besteht aus:
1. Steuereinheit
a) für GRANUDOS 10-CPR Touch XL
mit Messzellenblock
b) für GRANUDOS 10-Touch ohne
Messzellenblock
2. Messzellenblock (nur CPR Touch XL)
3. Sauglanze für pH-Senker (nicht sichtbar)
4. Kugelhahn Zulauf
5. Gehäuse
6. Auffangwanne mit Ablauf
7. Dosiertrichter mit Deckel
8. Halterung für Redoxprüfzylinder
9. Dosierpumpe für pH-Senker (Säure)
Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
7
8
9
10
11
12
13
14
10. Dosierpumpe für Flockungsmittel (nur
CPR Touch XL)
11. Dosiereinheit für Chlor
12. Löse- und Spüleinrichtung für Chlorgra-
nulat
13. Sauglanze für Flockungsmittel (nicht
sichtbar)
14. Abgang zum Schwimmbecken
15. Hauptschalter (nicht sichtbar, links am
Steuergehäuse)
Seite 11 von 58
