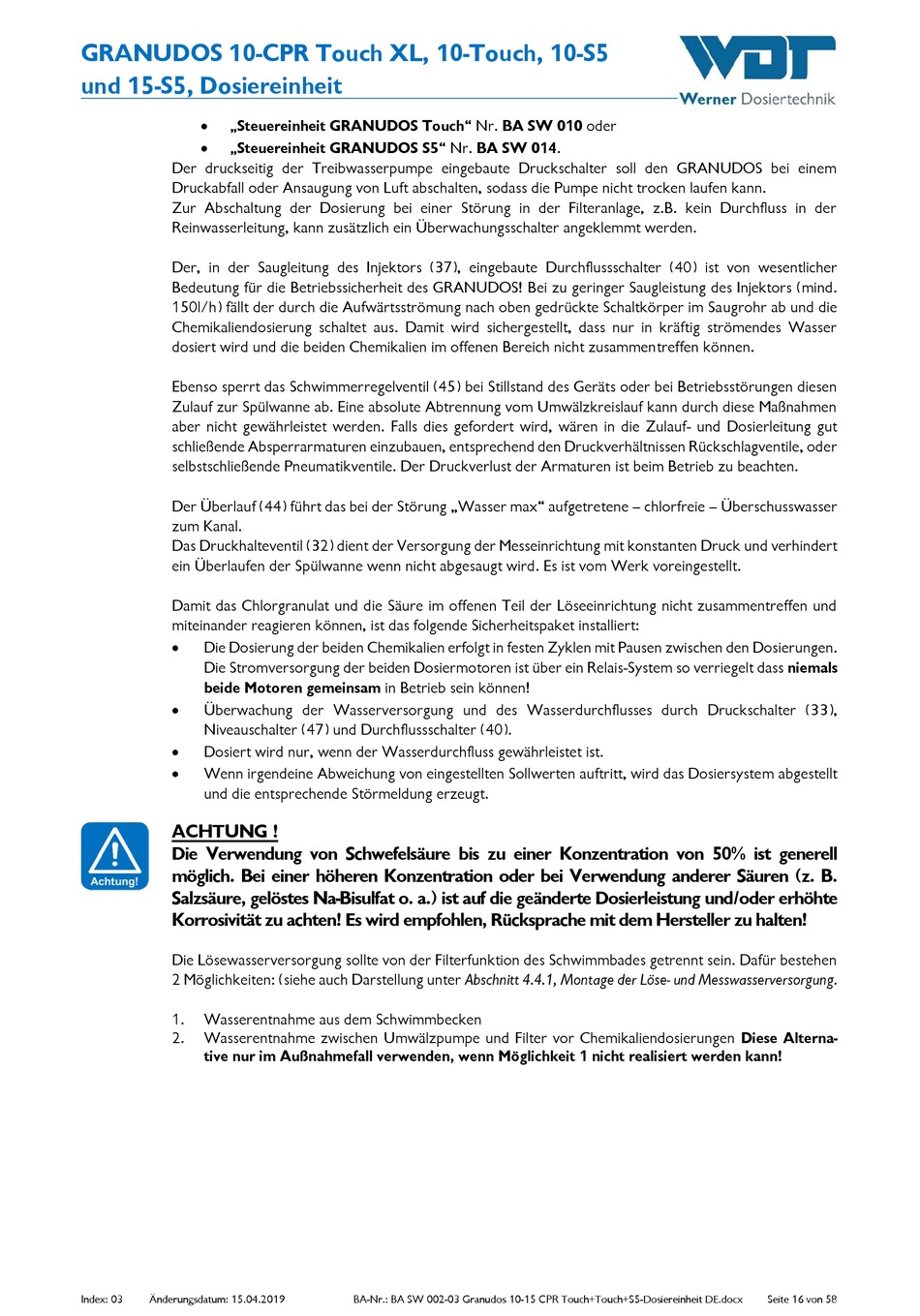

GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit

„Steuereinheit GRANUDOS Touch" Nr. BA SW 010 oder

„Steuereinheit GRANUDOS S5" Nr. BA SW 014.
Der druckseitig der Treibwasserpumpe eingebaute Druckschalter soll den GRANUDOS bei einem
Druckabfall oder Ansaugung von Luft abschalten, sodass die Pumpe nicht trocken laufen kann.
Zur Abschaltung der Dosierung bei einer Störung in der Filteranlage, z.B. kein Durchfluss in der
Reinwasserleitung, kann zusätzlich ein Überwachungsschalter angeklemmt werden.
Der, in der Saugleitung des Injektors (37), eingebaute Durchflussschalter (40) ist von wesentlicher
Bedeutung für die Betriebssicherheit des GRANUDOS! Bei zu geringer Saugleistung des Injektors (mind.
150l/h) fällt der durch die Aufwärtsströmung nach oben gedrückte Schaltkörper im Saugrohr ab und die
Chemikaliendosierung schaltet aus. Damit wird sichergestellt, dass nur in kräftig strömendes Wasser
dosiert wird und die beiden Chemikalien im offenen Bereich nicht zusammentreffen können.
Ebenso sperrt das Schwimmerregelventil (45) bei Stillstand des Geräts oder bei Betriebsstörungen diesen
Zulauf zur Spülwanne ab. Eine absolute Abtrennung vom Umwälzkreislauf kann durch diese Maßnahmen
aber nicht gewährleistet werden. Falls dies gefordert wird, wären in die Zulauf- und Dosierleitung gut
schließende Absperrarmaturen einzubauen, entsprechend den Druckverhältnissen Rückschlagventile, oder
selbstschließende Pneumatikventile. Der Druckverlust der Armaturen ist beim Betrieb zu beachten.
Der Überlauf (44) führt das bei der Störung „Wasser max" aufgetretene – chlorfreie – Überschusswasser
zum Kanal.
Das Druckhalteventil (32) dient der Versorgung der Messeinrichtung mit konstanten Druck und verhindert
ein Überlaufen der Spülwanne wenn nicht abgesaugt wird. Es ist vom Werk voreingestellt.
Damit das Chlorgranulat und die Säure im offenen Teil der Löseeinrichtung nicht zusammentreffen und
miteinander reagieren können, ist das folgende Sicherheitspaket installiert:

Die Dosierung der beiden Chemikalien erfolgt in festen Zyklen mit Pausen zwischen den Dosierungen.
Die Stromversorgung der beiden Dosiermotoren ist über ein Relais-System so verriegelt dass niemals
beide Motoren gemeinsam in Betrieb sein können!

Überwachung der Wasserversorgung und des Wasserdurchflusses durch Druckschalter (33),
Niveauschalter (47) und Durchflussschalter (40).

Dosiert wird nur, wenn der Wasserdurchfluss gewährleistet ist.

Wenn irgendeine Abweichung von eingestellten Sollwerten auftritt, wird das Dosiersystem abgestellt
und die entsprechende Störmeldung erzeugt.
ACHTUNG !
Die Verwendung von Schwefelsäure bis zu einer Konzentration von 50% ist generell
möglich. Bei einer höheren Konzentration oder bei Verwendung anderer Säuren (z. B.
Salzsäure, gelöstes Na-Bisulfat o. a.) ist auf die geänderte Dosierleistung und/oder erhöhte
Korrosivität zu achten! Es wird empfohlen, Rücksprache mit dem Hersteller zu halten!
Die Lösewasserversorgung sollte von der Filterfunktion des Schwimmbades getrennt sein. Dafür bestehen
2 Möglichkeiten: (siehe auch Darstellung unter Abschnitt 4.4.1, Montage der Löse- und Messwasserversorgung.
1. Wasserentnahme aus dem Schwimmbecken
2. Wasserentnahme zwischen Umwälzpumpe und Filter vor Chemikaliendosierungen Diese Alterna-
tive nur im Außnahmefall verwenden, wenn Möglichkeit 1 nicht realisiert werden kann!
