Puffertank mit / ohne Schutzwanne (nur für CPR Touch XL und Touch) (Option)
81. Aktivkohlefilter
82. Auffangwanne PP, nicht dargestellt
83. 4-Fach Niveauschalter,
Niveau minimal-Alarm;
Niveau minimal;
Niveau maximal;
Niveau maximal-Alarm;
84. Alarmschalter in Auffangwanne, (nicht
dargestellt)
85. Puffertank 300 l PE
1. Beim unteren Steuerniveau Puffertank minimal wird die Pufferbefüllung gestartet.
2. Beim oberen Steuerniveau maximal wird die Pufferbefüllung gestoppt, danach kommt noch ein
Spülzyklus zum Reinigen der Löseeinrichtung: zuerst 20 Sekunden mit Säure, dann noch 20 Sekunden
nur Wasser.
3. Bei Niveau minimal-Alarm wird eine Alarmmeldung am Display angezeigt.
4. Bei Niveau maximal-Alarm wird eine Alarmmeldung am Display angezeigt
Kontaktstellungen
Bei halb gefülltem Behälter sind die Kontakte der Niveauschalter wie folgt:
Niveaustellung
Niveau minimal
Niveau minimal--Alarm
Niveau maximal
Niveau maximal-Alarm
Oben auf dem Puffertank ist ein Aktivkohle-Filter (81) aufgeschraubt. Er dient zum Reinigen der
chlorhaltigen Luft beim Befüllen des Puffertanks und zum Be- und Entlüften.

Steuerung GRANUDOS

 Für Steuerung GRANUDOS CPR Touch XL, siehe BA „Mess- und Steuereinheit GRANUDOS CPR
Touch XL", Nr. BA MR 001.
 Für Steuerung GRANUDOS Touch, siehe BA „Steuereinheit GRANUDOS Touch", Nr. BA SW 010.
 Für Steuerung GRANUDOS S5, siehe BA „Steuereinheit GRANUDOS Touch", Nr. BA SW 014.
Index: 03 Änderungsdatum: 15.04.2019
Kontakt
offen
offen
offen
geschlossen
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
81
83
85

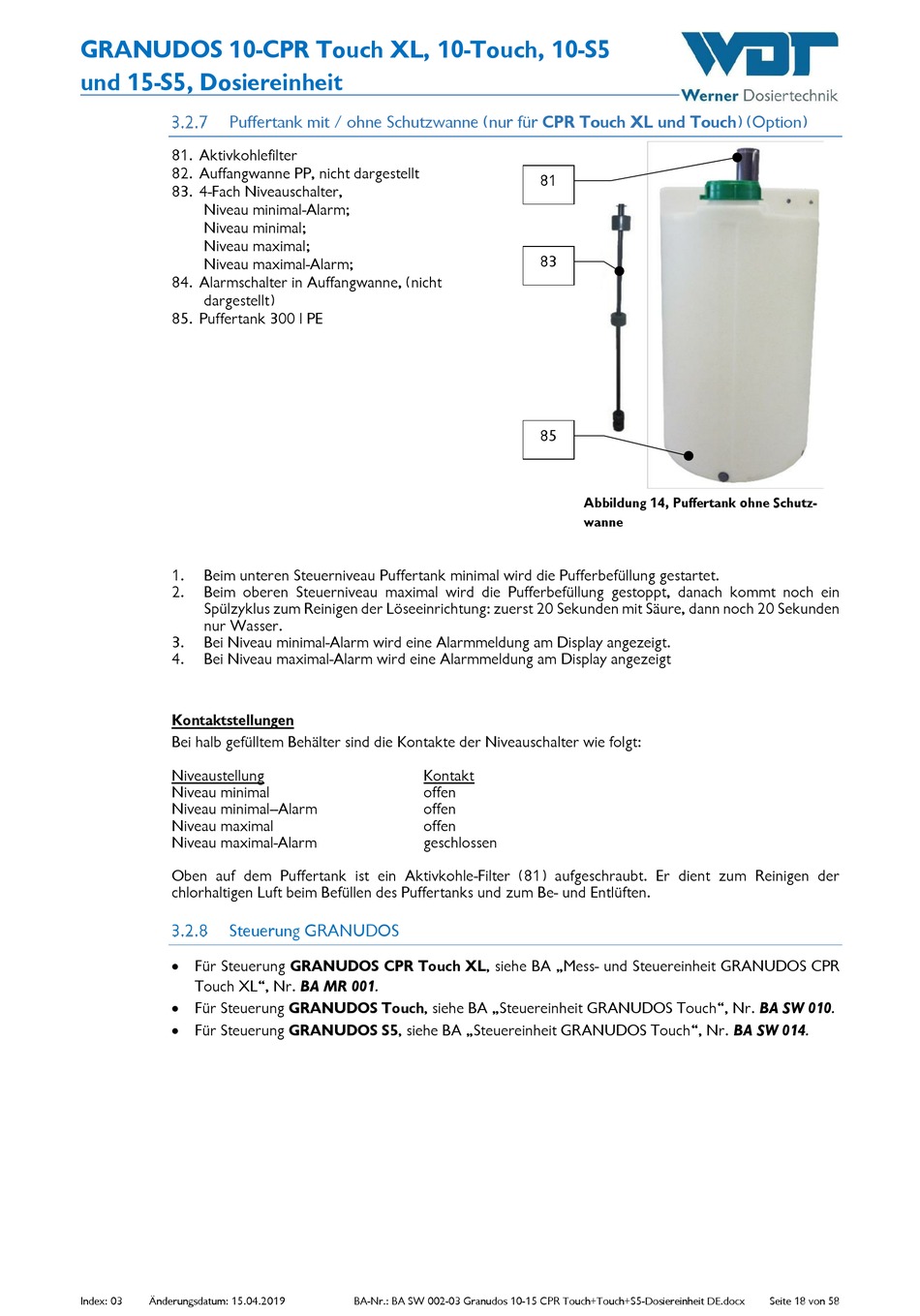

Abbildung 14, Puffertank ohne Schutz-
