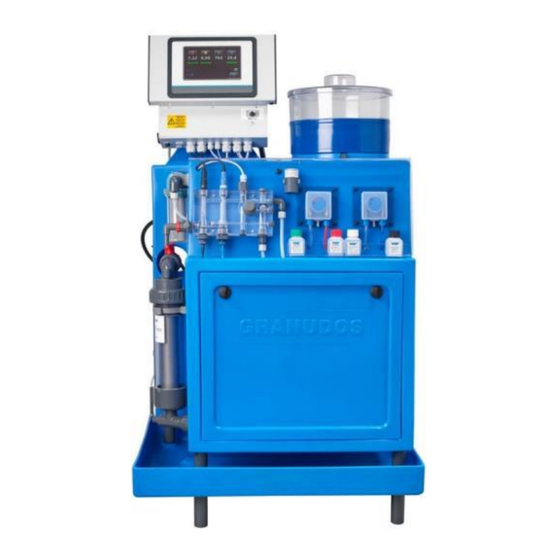

Betriebs- und Montageanleitung
Dosiereinheit Granudos 10 / 15
ohne Steuereinheit,
GRANUDOS
10-CPR Touch XL
Betriebsanleitung der Mess- und Steuereinheit
CPR Touch XL: Nr. BA MR 001
GRANUDOS
10-S5
Betriebsanleitung der Steuereinheit GRANUDOS S5:
Nr. BA SW 014
Art.Nr.: ---
für:
Betriebsanleitung der Steuereinheit Touch:
Betriebsanleitung der Steuereinheit GRANUDOS S5:
GRANUDOS
10-Touch
Nr. BA SW 010
GRANUDOS
15-S5
Nr. BA SW 014
Sprache: DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WDT GRANUDOS 10-CPR Touch XL

Inhaltszusammenfassung für WDT GRANUDOS 10-CPR Touch XL

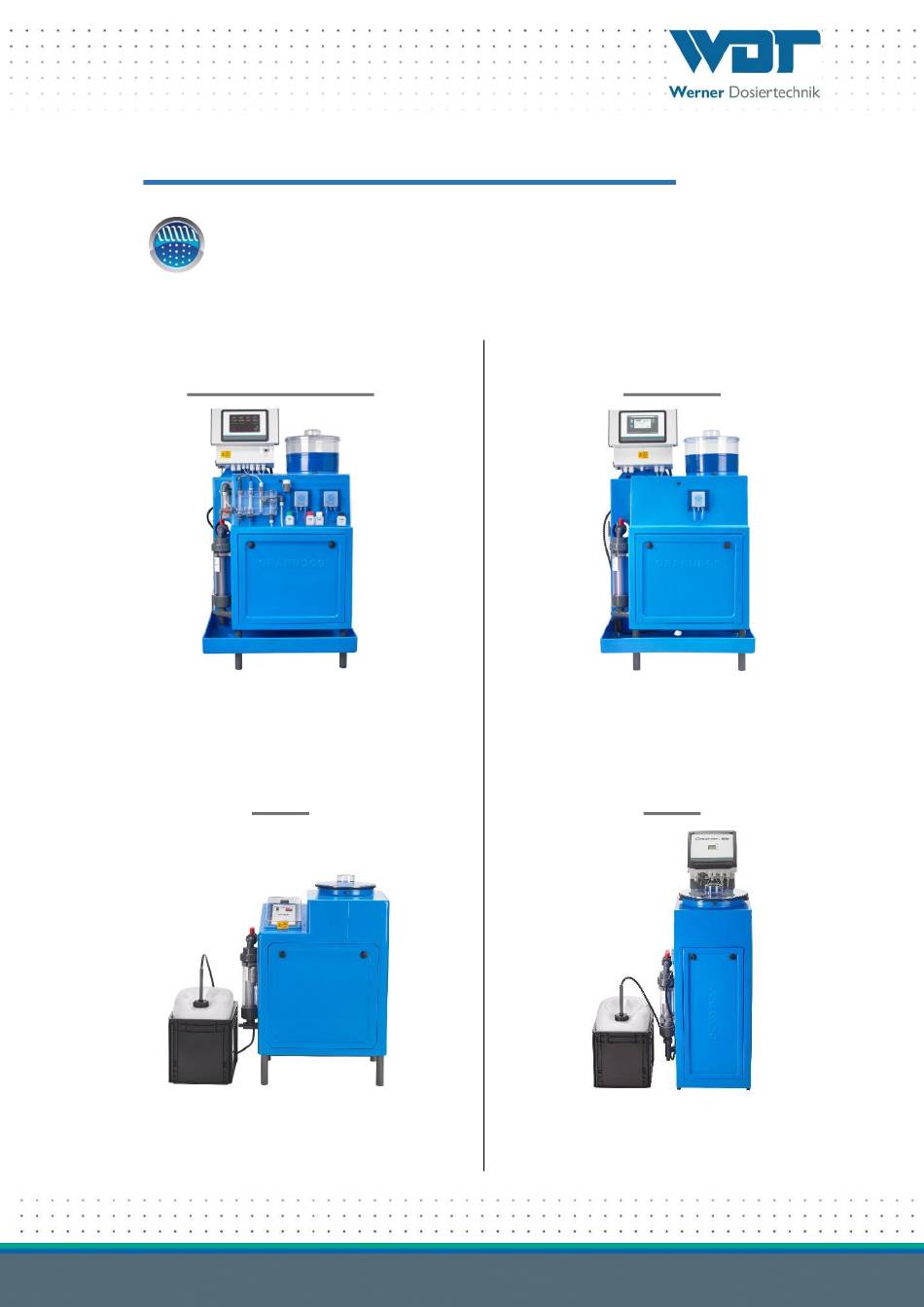

  • Seite 1 Betriebs- und Montageanleitung Dosiereinheit Granudos 10 / 15 ohne Steuereinheit, für: GRANUDOS GRANUDOS 10-CPR Touch XL 10-Touch Betriebsanleitung der Mess- und Steuereinheit Betriebsanleitung der Steuereinheit Touch: CPR Touch XL: Nr. BA MR 001 Nr. BA SW 010 GRANUDOS GRANUDOS 10-S5 15-S5 Betriebsanleitung der Steuereinheit GRANUDOS S5: Betriebsanleitung der Steuereinheit GRANUDOS S5:...

  • Seite 2: Inhaltsverzeichnis

    GRANUDOS 10-CPR Touch XL + Touch + S5 + 15-S5 Dosiereinheit Inhaltsverzeichnis Hinweise zu dieser Anleitung / Allgemeines ......................4 Gültigkeitsbereich ............................4 Zielgruppe ..............................4 Verwendete Symbole..........................4 Gewährleistung ............................5 Weiterführende Informationen ........................5 Sicherheit ................................. 6 Bestimmungsgemäße Verwendung ......................6 Sicherheitshinweise .............................
  • Seite 3 Auflage: siehe Fußzeile Vervielfältigung jeglicher Art und die Übersetzung in andere Sprachen, auch auszugsweise, sind nur mit der ausdrücklichen Genehmigung der Fa. WDT - Werner Dosiertechnik GmbH & Co. KG erlaubt. Technische Änderungen vorbehalten Diese Betriebsanleitung ist die Originalfassung der Fa. WDT in Deutsch.

  • Seite 4: Hinweise Zu Dieser Anleitung / Allgemeines

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Hinweise zu dieser Anleitung / Allgemeines 1.1 Gültigkeitsbereich Diese Anleitung beschreibt die Funktion, Montage, Inbetriebnahme und die Bedienung des Dosiergerätes GRANUDOS 10-CPR, 10-Touch, 10-S5 und 15-S5 mit den entsprechenden Zubehörteilen. Die Betriebsanleitung ist vor Gebrauch sorgfältig zu lesen und am Gerät zur direkten Verwendung aufzubewahren! Diese Betriebsanleitung ist gültig in Verbindung mit der Betriebsanleitung...

  • Seite 5: Gewährleistung

    Alle Geräte und Anlagen der Fa. WDT werden unter Anwendung moderner Fertigungsmethoden hergestellt und einer umfassenden Qualitätskontrolle unterzogen. Sollte es dennoch Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma WDT, nach den allgemeinen Garantiebedingungen (siehe unten).

  • Seite 6: Sicherheit

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Dosiergerät GRANUDOS 10/15 darf nur zu der in der Produktbeschreibung unter Abschnitt 3.2, angegebenen Verwendung eingesetzt werden! Dabei sind die örtlich geltenden Vorschriften zur Unfallverhütung, Arbeitssicherheit und zum Trinkwasserschutz zu beachten! 2.2 Sicherheitshinweise...

  • Seite 7: Schutzmaßnahmen Und Verhaltensregeln

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Schutzmaßnahmen und Verhaltensregeln ! SCHUTZAUSRÜSTUNG ÄTZEND Mit dem Dosiersystem GRANUDOS 10-CPR wird sowohl das Calciumhypochlorit- Granulat (umgangssprachlich: Chlorgranulat) wie auch der pH-Senker aus dem Dosierkanister dosiert. Diese Stoffe reagieren beim Zusammenbringen stark miteinander und setzen außerhalb von Wasser giftiges Chlorgas frei.

  • Seite 8: Produktbeschreibung - Lieferumfang

    über die Software und ein Relais-System so organisiert, dass eine gemeinsame Dosierung von Chlor und Säure ausgeschlossen ist. Das Dosiergerät GRANUDOS 10/15 ist besonders geeignet für Schwimmbäder mit einem Wasservolumen von 50-400m Die Funktionen des GRANUDOS 10-CPR Touch XL  Messen von freiem Chlor mit offener Messzelle, potentiostatisch. pH-Wert, Redoxspannung und Temperatur ...
  • Seite 9 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Funktionsprinzip des GRANUDOS 10-CPR Touch XL Dosiersystems Abbildung 1, Fließbild GRANUDOS 10-CPR Touch XL ohne Puffertank Abbildung 2, Fließbild GRANUDOS 10-CPR Touch XL mit Puffertank ACHTUNG ! Bei der Installation sind die lokal geltenden Vorschriften einzuhalten. Z. B. für Deutschland DIN 19643.
  • Seite 10 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Funktionsprinzip des GRANUDOS 10-Touch, 10-S5 und 15-S5 Dosiersystems Abbildung 3, Fließbild GRANUDOS 10-Touch, 10-S5 und 15-S5 ohne Puffertank Abbildung 4, Fließbild GRANUDOS 10-Touch mit Puffertank ACHTUNG ! Bei der Installation sind die lokal geltenden Vorschriften einzuhalten. Z. B. für Deutschland DIN 19643.

  • Seite 11: Kunststoffgehäuse Mit Einbauten (Standard)

    Dosiertrichter wird durch einen transparenten Deckel gegen Spritzwasser geschützt. Im Unterteil des Gehäuses befindet sich die Löse- und Spüleinrichtung (12) für das Chlorgranulat. Abbildung 5, GRANUDOS 10-CPR Touch XL Das Dosiergerät GRANUDOS 10-CPR Touch XL und 10-Touch besteht aus: Steuereinheit 10. Dosierpumpe für Flockungsmittel (nur a) für GRANUDOS 10-CPR Touch XL...
  • Seite 12 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Abbildung 6, GRANUDOS 10-S5 Das Dosiergerät GRANUDOS 10-S5 und 15- S5 besteht aus: 1. Steuereinheit 10-S5 2. --- 3. Sauglanze für pH-Senker (verdeckt) 4. Kugelhahn Zulauf 5. Gehäuse 6. --- 7. Dosiertrichter mit Deckel 8.

  • Seite 13: Chlordosierung (Standard)

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Chlordosierung (Standard) Der dargestellte Dosiertrichter (7) ist im Kunststoffgehäuse eingehängt und dient zur Dosierung des Chlorgranulates in die Löse- und Spüleinrichtung (12). Der Chlor-Dosiertrichter (7) besteht aus: 7. Dosiertrichter 22. Magnetklopfer (mit Klemmgehäuse)

  • Seite 14: Löseeinrichtung (Standard)

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Löseeinrichtung (Standard) Die Löseeinrichtung ist im Kunststoffgehäuse eingebaut und dient der getrennten Auflösung der Chemikalien. Übersicht Löseeinrichtung Typ 10 CPR Touch XL und 10 Touch Übersicht Löseeinrichtung Typ 10-S5 43, verdeckt Abbildung 10, Löseeinrichtung GRANUDOS 10...
  • Seite 15 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit 48. Deckel für Spülwanne mit Staubschutzrohr (nicht dargestellt) Übersicht Löseeinrichtung Typ 15-S5 43, verdeckt 41, verdeckt Abbildung 11, Löseeinrichtung GRANUDOS 15 Die Löseeinrichtung besteht aus: 31. --- 41. Dosierventil pH-Senker 32. --- 42.
  • Seite 16 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit  „Steuereinheit GRANUDOS Touch“ Nr. BA SW 010 oder  „Steuereinheit GRANUDOS S5“ Nr. BA SW 014. Der druckseitig der Treibwasserpumpe eingebaute Druckschalter soll den GRANUDOS bei einem Druckabfall oder Ansaugung von Luft abschalten, sodass die Pumpe nicht trocken laufen kann.

  • Seite 17: Säuredosierung (Standard)

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Säuredosierung (Standard) Die Säuredosierung dient beim GRANUDOS 10/15 der vollständigen Lösung des Chlorgranulates und zur pH-Wert Korrektur des Beckenwassers. Für jedes kg Chlorgranulat muss etwa 0,5-1 Liter Schwefelsäure 37%ig zugeführt werden. Hierzu ist standardmäßig eine Schlauchpumpe (Pos. 9, Seite 11) eingebaut.

  • Seite 18: Puffertank Mit / Ohne Schutzwanne (Nur Für Cpr Touch Xl Und Touch) (Option)

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Puffertank mit / ohne Schutzwanne (nur für CPR Touch XL und Touch) (Option) 81. Aktivkohlefilter 82. Auffangwanne PP, nicht dargestellt 83. 4-Fach Niveauschalter, Niveau minimal-Alarm; Niveau minimal; Niveau maximal; Niveau maximal-Alarm;...

  • Seite 19: Identifikation Des Geräts / Typenschild

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit 3.3 Identifikation des Geräts / Typenschild Tragen sie hier die Daten vom Typenschild ihres Geräts ein. Feld 1: Artikelnummer eintragen Feld 2: Serien Nr. eintragen Feld 3: Herstellungsdatum eintragen Typenschild GRANUDOS 10-CPR Touch XL...

  • Seite 20: Technische Daten

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Technische Daten GRANUDOS 10-CPR Touch XL GRANUDOS 10-Touch Maße und Gewichte: Maße Gerät B 80cm, T 60cm, H 130cm B 80cm, T 60cm, H 130cm Platzbedarf Gerät (Sockel) B 160cm, T 65cm, H 180cm B 160cm, T 65cm, H 180cm Platzbedarf inkl.
  • Seite 21 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit GRANUDOS 10-S5 GRANUDOS 15-S5 Maße und Gewichte: Maße Gerät B 80cm, T 60cm, H 130cm B 50cm, T 65cm, H 130cm Platzbedarf Gerät (Sockel) B 160cm, T 65cm, H 180cm B 130cm, T 70cm, H 180cm Platzbedarf inkl.
  • Seite 22 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Puffertank GRANUDOS-PB (Option) für Typ CPR-Touch XL + Touch Maße und Gewichte: Maße Gerät D 80cm, H 130cm Platzbedarf Gerät (Sockel) B 90cm, T 90cm, H 180cm Platzbedarf inkl. Bedienung und...

  • Seite 23: Anforderung An Das Calciumhypochlorit-Granulat

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Anforderung an das Calciumhypochlorit-Granulat Aufgrund der, in den vergangenen 30 Jahren gesammelten Erfahrungen mit der Dosierung von Calciumhypochlorit-Granulat mit dem GRANUDOS wurde festgestellt, dass die Granulatqualität einen wesentlichen Einfluss auf die Sicherheit der Dosierung hat. Da die Sicherheit eine herausragende Bedeutung in der Schwimmbadtechnik hat, definieren wir hier unsere Mindestanforderungen an das Calciumhypochlorit-Granulat.

  • Seite 24: Montage

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Montage 4.1 Aufstellungsort auswählen Zum Aufstellungsort ist zu beachten: Für eine einfache Bedienung und spätere Wartungsarbeiten sollte ein frei zugänglicher Montageort gewählt werden. Die Dimension für den Bodenablauf und die Temperaturvorgaben für Umgebungsluft und Medium entsprechend den Vorgaben im Abschnitt 3.4 Technische Daten einhalten.
  • Seite 25 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit 1500 GR10-S5 Bedien- Arbeitsbereich Abbildung 16, Aufstellvorschlag inkl. Platzbedarf ohne Puffertank Typ 10-S5 Abbildung 17, Aufstellvorschlag inkl. Platzbedarf ohne Puffertank Typ 15-S5 Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx...
  • Seite 26 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Abbildung 18, Aufstellvorschlag inkl. Platzbedarf mit Puffertank, Typ 10-CPR Touch XL Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx Seite 26 von 58...

  • Seite 27: Montage Mechanisch

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit 4.3 Montage mechanisch Das Dosiergerät ist bei der Auslieferung, mit der montierten Auffangwanne, der Steuerung und dem Schmutzfilter komplett vormontiert. GRANUDOS auspacken und auf einem geeigneten, ebenen Fundament im Technikraum aufstellen und ausrichten. Ebenso mit den Dosierkanistern, ggf. mit dem Puffertank und den entsprechenden Auffangbehältern verfahren.

  • Seite 28: Montage Hydraulisch

    15-S5, Dosiereinheit 4.4 Montage hydraulisch Einbindung in die Wasserzirkulation: 10-CPR Touch XL Abbildung 19, Fließbild GRANUDOS 10-CPR Touch XL ohne Puffertank Abbildung 20, Fließbild GRANUDOS 10-CPR Touch XL mit Puffertank Nr. 1 und 2 siehe Erläuterung zur Wasserentnahme Seite 30.
  • Seite 29 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Einbindung in die Wasserzirkulation: 10-Touch, 10-S5 und 15-S5 Schwimmbecken Wärme- Überlauf- tauscher becken Umwälz- pumpe Filter Zentrale Steuerung Säure Messen und Regeln Wasserentnahme und Dosieranschluß: Muffe3/4" Verrohrung. DN20 Granudos 10 Touch Dosierleitung Dosiersystem für Calziumhypochlorit...

  • Seite 30: Montage Der Löse- Und Messwasserversorgung

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit ACHTUNG ! Bei der Installation sind die lokal geltenden Vorschriften einzuhalten. Zum Beispiel für Deutschland DIN 19643. Beim Anschluss des GRANUDOS in die Wasserzirkulation ist besonders auf die Druckverhältnisse zu achten, um Einflüsse der Schwimmbeckenzirkulation auf die ungestörte Versorgung mit Lösewasser zu vermeiden.
  • Seite 31 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit PVC muss in der Dimension d25-3/4” ausgeführt werden. Bei Kabellängen von mehr als 20m oder schlechten Druckverhältnissen erhöhen sie die Nennweite. Versichern Sie sich, dass die Anschlussmuffen der Wasserentnahme und der Dosierstelle ganz offen sind (Metallmuffen können unter Umständen zugerostet sein)

  • Seite 32: Montage Der Dosierleitung Für Die Chlorlösung

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Messwasserrückführung (nur CPR Touch XL) Das Messwasser wird automatisch in die Spüleinrichtung des Dosiergerätes geführt und kommt so zurück in den Wasserkreislauf. Montage der Dosierleitung für die Chlorlösung Die Dosierleitungen verlegen und an die Impfstelle (Kugelhahn) hinter dem Wärmetauscher und den Abgang des GRANUDOS anschliesen.

  • Seite 33: Gehäuse Öffnen Und Schließen, Granudos 10-Cpr Touch Und 10-Touch

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Insbesondere gilt:  Ziehen oder stecken Sie Steckverbinder nicht unter Spannung.  Entladen Sie sich als handhabende Person elektrostatisch für mindestens 5 Sekunden, bevor Sie die Geräte direkt berühren, z.B. durch Berühren eines geerdeten Anlagenteils oder durch Tragen eines mit einer Erdungsleitung verbundenen ESD-Ableitbandes.

  • Seite 34: Gehäuse Öffnen Und Schließen, Granudos 10-S5

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Für die Einführung eines vorkonfektioniertem Schnittstellenkabels mit RJ45 Stecker, sind die beiden äußeren Verschraubungen mit M25 vorgesehen. ACHTUNG ! Bitte beachten Sie beim Einführen weiterer Kabel die räumliche Trennung zwischen Energie- und Signalleitungen. Eine Kreuzung von Energie- und Signalleitungen ist zu vermeiden! Das Gehäuse muss nach Abschluss der Arbeiten wieder ordentlich verschlossen werden!

  • Seite 35: Inbetriebnahme

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Inbetriebnahme 5.1 Inbetriebnahme - Anmerkungen ACHTUNG ! Dieses Kapitel ist auch bei jeder Wiederinbetriebnahme nach einer Betriebspause zu beachten. Den GRANUDOS 10-CPR erst einschalten, wenn die Spülwanne gefüllt ist. Die hier beschriebenen Arbeiten dürfen nur von geschultem Fachpersonal einer Fachfirma durchgeführt werden, welche die Betriebsanleitung vollständig gelesen und verstanden haben.

  • Seite 36: Säuredosierung Für Betrieb Vorbereiten

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Stecken Sie den Schlauchhalter in die Führungen des Gehäuses hinein bis er ganz einrastet. Abbildung 28, Schlauchträger einstecken Drehen Sie den Rollenträger gegen den Uhrzeigersinn und drücken da- bei den Schlauch vorsichtig in das Gehäuse hinein, bis sich der Schlauch komplett im Gehäuse befindet.

  • Seite 37: Flockungmittelsdosierung Für Betrieb Vorbereiten (Nur Cpr Touch Xl)

    Den leeren Kanister aus dem Auffangbehälter heben. Den vollen Flockungsmittelkanister in den Auffangbehälter stellen Den Schraubdeckel vom vollen Flockungsmittelkanister abschrauben, sofort die Sauglanze des Dosiersystems GRANUDOS 10-CPR Touch XL in den Kanister einführen und dicht verschrauben. Den originalen Schraubdeckel des Flockungsmittelkanisters bis zum nächsten Flockungsmittelwechsel aufbewahren.

  • Seite 38: Entlüftung Der Treibwasserpumpe Und Der Verrohrung Zum Granudos 10/15

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit langsam wenden und in das Gehäuse einsetzen, sodass das Kabel hinten und der Zentrierbolzen vorn in die Aussparungen passen. Adapterring d 275 mit Klammern Adapterring zum Aufschrauben z.B. für HC- oder Melchlor 10 kg z.B.

  • Seite 39: Einstellung Des Wasserdurchflusses In Der Löseeinrichtung (Spülwanne)

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit ACHTUNG ! Falls die Pumpe im Betrieb oder beim unbeobachteten Einschalten Luft zieht, läuft die Gleitringdichtung der Pumpe trocken, sie überhitzt und wird undicht. Dies kann der Fall sein bei einer Montage über dem Schwimmbadniveau, bei Entleerung der Versorgungsleitung oder beim Abschalten der Filteranlage.
  • Seite 40 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Übersicht Löseeinrichtung Typ 10-CPR Touch XL + 10-Touch Übersicht Löseeinrichtung Typ 10-S5 43, verdeckt Abbildung 32, Löseeinrichtung GRANUDOS 10 Die Löseeinrichtung besteht aus: 31. Abgang zur Versorung der Messeinrichtung 41. Dosierventil pH-Senker 32.
  • Seite 41 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Übersicht Löseeinrichtung Typ 15-S5 43, verdeckt 41, verdeckt Übersicht Löseeinrichtung Typ 15-S5 Abbildung 33, Löseeinrichtung GRANUDOS 15 Die Löseeinrichtung besteht aus: 31. --- 41. Dosierventil pH-Senker 32. --- 42. Löse- und Mischzyklon 33.

  • Seite 42: Einstellung Des Wasserniveaus In Der Spülwanne

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit das Dosiergerät wieder an. Nun wird das Dosiergerät bei einem Druckabfall von 0,25bar auf Störung gehen. Ab Werk ist der Schaltpunkt auf 1,5barÜ eingestellt. Einstellung des Wasserniveaus in der Spülwanne Das Wasserniveau in der Spülwanne wird durch Ein- und Ausschrauben des Schwimmers am Schwimmerregelventil (45) verändert.

  • Seite 43: Betrieb / Bedienung

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Betrieb / Bedienung Die national geltenden Unfallverhütungsvorschriften in Deutschland: Betrieb von Bädern BGR/GUV-R 108 sind zu beachten. 6.1 Allgemein Zur Bedienung und Einstellung des Dosiergerätes lesen Sie weiter in der Betriebsanleitung zur Steuereinheit: ...

  • Seite 44: Wartung, Pflege, Störung

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Wartung, Pflege, Störung 7.1 Gerätewartung Es wird empfohlen, für eine regelmäßige Wartung eine Fachfirma zu beauftragen. Tipp ! Die für einen reibungslosen Betrieb notwendigen Wartungsarbeiten sind im Wartungsprotokoll unter Abschnitt 9.5 aufgeführt.

  • Seite 45: Demontage Des Dosiermotors Und Der Dosierschnecke

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Demontage des Dosiermotors und der Dosierschnecke SCHUTZKLEIDUNG ! Vor der Aufnahme der Arbeit ist persönliche Schutzausrüstung anlegen. Deckel vom Dosiertrichter abnehmen. Dosiertrichter mit Dosiermotor und Dosierschnecke nach oben heben und ausbauen. Das im Dosiertrichter befindliche Chlorgranulat vollständig in einen Eimer füllen und diesen verschliesen.

  • Seite 46: Dosiermotor Alleine Auswechseln

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Funktion des Dosiermotors prüfen. Dosiermotor in die - gereinigte - Motorhalterung schieben und mit den neuen Schrauben M5x20 gleichmäßig festschrauben, Schutzkappen aufdrücken. ACHTUNG ! Ohne die Dichtmasse wird die Schraube in kurzer Zeit stark korrodieren und ist nicht mehr zu lösen.

  • Seite 47: Injektor Mit Durchflussschalter

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Injektor mit Durchflussschalter Übersicht Durchflussschalter 81. Durchflussschalter mit LED 82. Überwurfmutter für Durchflussschalter 83. Viton-Schlauch zur Spülwanne 84. --- 85. Schaltkörper (in Saugrohr) 86. Saugrohr 87. Überwurfmutter Injektorzulauf 88. Injektor 89. Injektordüse mit eingebauter Durchflussblende 90.

  • Seite 48: Wechseln Und Einstellen Des Chlor-Leer-Schalters Am Dosiertrichter (Option)

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Übersicht Schwimmerventil komplett 101. Schlauchverbinder Spülwasserschlauch 6x1mm 102. 3/8”-Mutter mit Dichtung 103. Überwurfmutter für Schwimmer-Baugruppe 104. Einstellschraube Wasserniveau 105. Schwimmer 250ml 106. Schwimmerventilkörper Übersicht Stößel Schwimmerventil 108. Membran-Kolben 109. Dichtmembrane 110. Ventilkonus mit O-Ring Dichtung Dichtmembrane wechseln Überwurfmutter (103) lösen und das Oberteil des Schwimmerventils abnehmen.

  • Seite 49: Wechseln Des Dosierschlauches Der Dosierpumpe

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Der Leer-Schalter (25) ist nach dem Abnehmen des Gehäuse-Frontdeckels zugänglich. Beim GRANUDOS 10/15 ist oben an der Schmalseite das Justierschräubchen mit der Schalter-LED zu sehen. Bei leerem Dosiertrichter darf diese LED nicht leuchten, die Anzeige am Display muss Chlor leer anzeigen Leuchtet die Schalter-LED, die Justierschraube nach links drehen, bis sie erlischt.

  • Seite 50: Außerbetriebnahme - Lagerung - Entsorgung

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Außerbetriebnahme – Lagerung – Entsorgung 8.1 Allgemein Bei Außerbetriebnahme und Frostgefahr sind die Geräte komplett zu entleeren oder vor Frost zu schützen! Entsorgung von Altteilen und Betriebsstoffen Demontierte, kontaminierte Teile erst gründlich reinigen und gemäß den am Betriebsort gültigen Vorschriften entsorgen oder der Wiederverwertung zuzuführen.

  • Seite 51: Dokumente

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Dokumente 9.1 Konformitätserklärung Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx Seite 51 von 58...

  • Seite 52: Klemmpläne

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Klemmpläne Die Klemmpläne für die Standardausführung der Geräte finden Sie in der jeweiligen Betriebsanleitung für die Steuereinheit: • Für GRANUDOS CPR Touch XL, „Mess- und Steuereinheit CPR-Touch XL“ Nr. BA MR 001 unter Abschnitt 9.2.

  • Seite 53: Inbetriebnahmeprotokoll

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Inbetriebnahmeprotokoll Das Inbetriebnahmeprotokoll finden sie in den beigefügten Unterlagen. Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx Seite 53 von 58...

  • Seite 54: Betriebsdatenblatt

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Betriebsdatenblatt Das Betriebsdatenblatt finden Sie in der jeweiligen Betriebsanleitung für die Steuereinheit:  Für GRANUDOS CPR Touch XL, „Mess- und Steuereinheit CPR Touch XL“ Nr. BA MR 001 unter Abschnitt 9.4.

  • Seite 55: Wartungsprotokoll

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Wartungsprotokoll Das Wartungsprotokoll finden sie in den beigefügten Unterlagen. Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx Seite 55 von 58...

  • Seite 56: Ersatzteilliste, Verschleißteilliste, Verbrauchsmaterial

    Bestellungen immer die genaue Produktbezeichnung und die Geräteseriennummer mit an. Die Geräteseriennummer finden Sie auf dem Gehäuse der Steuerung. Verschleißteile sind von der 2-jährigen Gewährleistung ausgeschlossen. Hierfür übernehmen wir 1/2 Jahr Gewährleistung. Ersatzteilliste GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5 Baugruppe Fußnote Bezeichnung Art.
  • Seite 57 GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit Druckschalter M10 1-3b GR kpl. 17275 Saugrohr Saugrohr 1/2" d40 m.Schaltkörper 25659 1/2/4 Durchflußschalter-2,1m GR10 26299 Durchflußschalter-1,6m GR10 d40 26300 Schlauch zum Saugrohr 10x2x180 Vi 11565-1 Injektor 1/2/3 Injektor Ti 1/2" GR/PAK/HT komplett 24997 Injektor Ti 1/2"...

  • Seite 58: Anlagen

    GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5 und 15-S5, Dosiereinheit 10 Anlagen  Inbetriebnahmeprotokoll, 10-CPR Touch XL, 10-Touch, 10-S5 / 15-S5  Wartungsprotokoll, 10-CPR Touch XL, 10-Touch, 10-S5 / 15-S5 Eigene Notizen Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx...
  • Seite 59 6.1 Funktion der Steuer- und Alarmschalter im Tank prüfen: Anzeige  6.2 Rückflussverhinderung der Dosierpumpen (bauseits) überprüfen  6.3 Rückflussverhinderung der Befüllung überprüfen  Seite 1 von 2 Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokoll IP\WDT IP 16 GR 10-CPR Touch XL DE FO 00.doc...
  • Seite 60 Inbetriebnahme und Unterweisung durchgeführt durch: .................... Unterwiesene Personen: …………………………………………………………………………………………………………………………… Unterschrift Inbetriebnehmer: ............................. Gegenzeichnung durch Betreiber: ……......................... Seite 2 von 2 Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokoll IP\WDT IP 16 GR 10-CPR Touch XL DE FO 00.doc...
  • Seite 61 3.4 Dichtungen des Säuredosierventils erneuern  Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT WP 22 Wartungsprotokoll GR 10-CPR Touch XL DE FO 00.doc  = Arbeit erledigt Legende: F= bei jeder Granulat-Füllung; 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle 6 Monate, etc.;...
  • Seite 62 Wartung durchgeführt durch: ................... Datum: ..........Gegenzeichnung durch Betreiber: ……............................Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT WP 22 Wartungsprotokoll GR 10-CPR Touch XL DE FO 00.doc  = Arbeit erledigt Legende: F= bei jeder Granulat-Füllung; 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle 6 Monate, etc.;...
  • Seite 63 5.3 Rückflussverhinderung der Befüllung überprüfen  Sonstiges 6.1 GRANUDOS-Anlage reinigen  6.2 Bedienungsanleitung durchsprechen und übergeben  Seite 1 von 2 Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokoll IP\WDT IP 51 GR 10 Touch DE FO 00.doc...
  • Seite 64 Granudos 10 Touch Sonstige Bemerkungen: Inbetriebnahme und Unterweisung durchgeführt durch: Unterwiesene Personen: Unterschrift Inbetriebnehmer: Gegenzeichnung durch Betreiber: Seite 2 von 2 Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokoll IP\WDT IP 51 GR 10 Touch DE FO 00.doc...
  • Seite 65 3.4 Dichtungen des Säuredosierventils erneuern  Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT WP 57 Wartungsprotokoll GR 10 Touch DE FO 00.doc  = Arbeit erledigt Legende: F= bei jeder Granulat-Füllung; 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle 6 Monate, etc.;...
  • Seite 66 Gegenzeichnung durch Betreiber: Unterschrift Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT WP 57 Wartungsprotokoll GR 10 Touch DE FO 00.doc  = Arbeit erledigt Legende: F= bei jeder Granulat-Füllung; 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle 6 Monate, etc.;...
  • Seite 67 4.1 Alle Anschlussstecker fest eingerastet  Sonstiges 5.1 GRANUDOS-Anlage reinigen  5.2 Bedienungsanleitung durchsprechen und übergeben  Seite 1 von 2 Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokoll IP\WDT IP 54 GR 10-15 S5 DE FO 01.doc...
  • Seite 68 Granudos 10-S5 / 15-S5 Sonstige Bemerkungen: Inbetriebnahme und Unterweisung durchgeführt durch: Unterwiesene Personen: Unterschrift Inbetriebnehmer: Gegenzeichnung durch Betreiber: Seite 2 von 2 Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokoll IP\WDT IP 54 GR 10-15 S5 DE FO 01.doc...
  • Seite 69 4.3 Parametereinstellungen prüfen und korrigieren  Legende: F= bei jeder Granulat-Füllung; 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle WDT WP 60 Wartungsprotokoll GR 10-15 S5 DE FO 01.doc Seite 1 von 2  = Arbeit erledigt...
  • Seite 70 Gegenzeichnung durch Betreiber: Unterschrift Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT WP 60 Wartungsprotokoll GR 10-15 S5 DE FO 01.doc  = Arbeit erledigt Legende: F= bei jeder Granulat-Füllung; 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle 6 Monate, etc.;...
