WDT GRANUDOS 10-CPR Touch XL Betriebs- Und Montageanleitung Seite 10

GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
Funktionsprinzip des GRANUDOS 10-Touch, 10-S5 und 15-S5 Dosiersystems

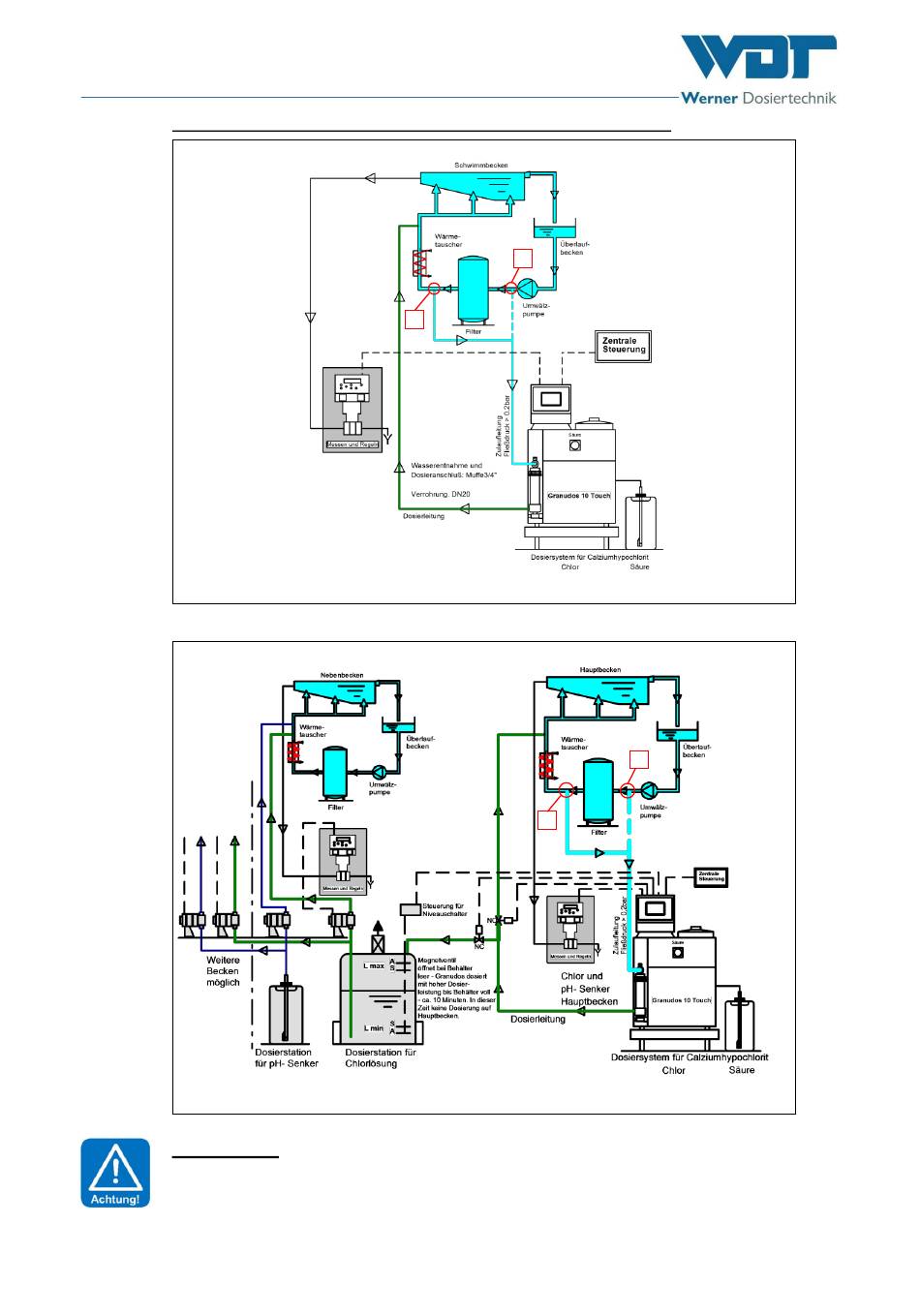

Abbildung 3, Fließbild GRANUDOS 10-Touch, 10-S5 und 15-S5 ohne Puffertank
Abbildung 4, Fließbild GRANUDOS 10-Touch mit Puffertank
ACHTUNG !
Bei der Installation sind die lokal geltenden Vorschriften einzuhalten. Z. B. für
Deutschland DIN 19643.
