WDT Granudos 10-CPR Touch XL BA SW 002 Betriebs- Und Montageanleitung

Dosiersysteme
Vorschau ausblenden Andere Handbücher für Granudos 10-CPR Touch XL BA SW 002:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

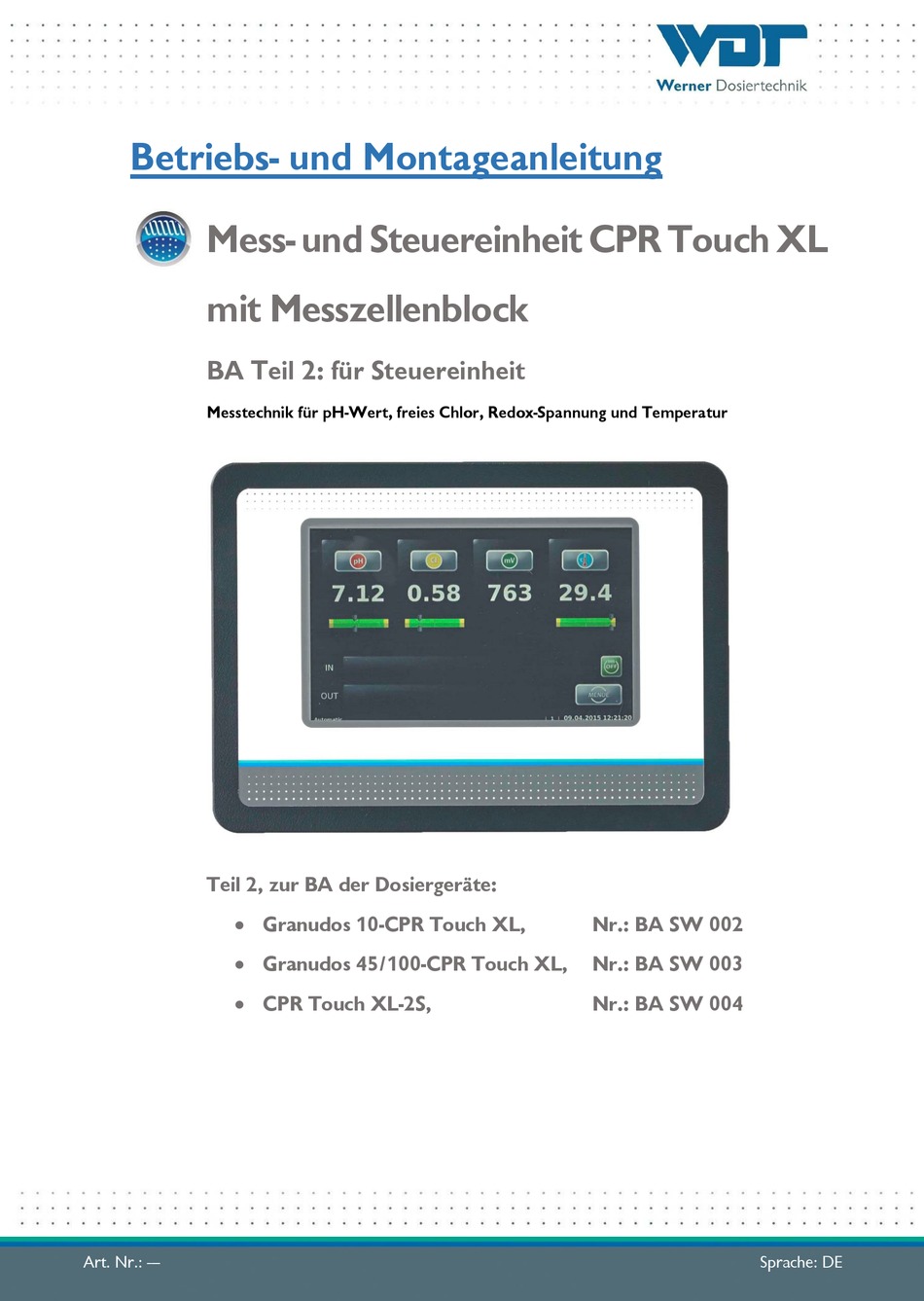

Betriebs- und Montageanleitung

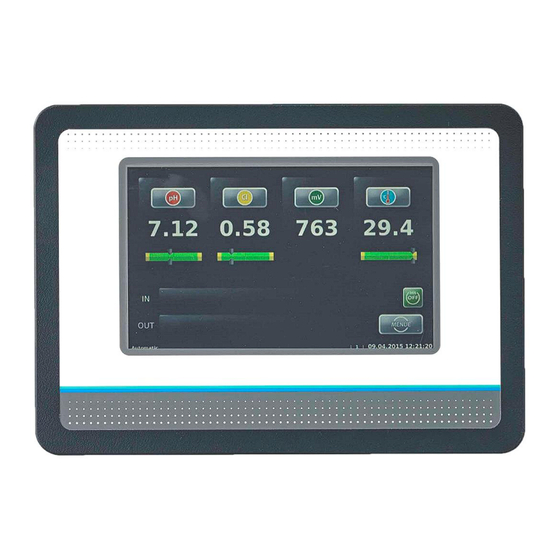

Mess- und Steuereinheit CPR Touch XL
mit Messzellenblock
BA Teil 2: für Steuereinheit
Messtechnik für pH-Wert, freies Chlor, Redox-Spannung und Temperatur
Teil 2, zur BA der Dosiergeräte:
 Granudos 10-CPR Touch XL,
 Granudos 45/100-CPR Touch XL,
 CPR Touch XL-2S,
Art. Nr.: ---
Nr.: BA SW 002
Nr.: BA SW 003
Nr.: BA SW 004
Sprache: DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WDT Granudos 10-CPR Touch XL BA SW 002

Inhaltszusammenfassung für WDT Granudos 10-CPR Touch XL BA SW 002

  • Seite 1 Betriebs- und Montageanleitung Mess- und Steuereinheit CPR Touch XL mit Messzellenblock BA Teil 2: für Steuereinheit Messtechnik für pH-Wert, freies Chlor, Redox-Spannung und Temperatur Teil 2, zur BA der Dosiergeräte:  Granudos 10-CPR Touch XL, Nr.: BA SW 002  Granudos 45/100-CPR Touch XL, Nr.: BA SW 003 ...

  • Seite 2: Inhaltsverzeichnis

    CPR Touch XL, Steuereinheit Inhaltsverzeichnis 1 Hinweise zu dieser Anleitung / Allgemeines.................... 4 1.1 Gültigkeitsbereich ............................. 4 1.2 Zielgruppe ................................ 4 1.3 Verwendete Symbole ............................4 1.4 Gewährleistung ..............................6 1.5 Weiterführende Informationen ........................6 1.6 Hinweise zu Supportanfragen ........................... 6 2 Sicherheit ..............................
  • Seite 3 Auflage: siehe Fußzeile Vervielfältigung jeglicher Art und die Übersetzung in andere Sprachen, auch auszugsweise, sind nur mit der ausdrücklichen Genehmigung der Fa. WDT - Werner Dosiertechnik GmbH & Co. KG erlaubt. Diese Betriebsanleitung ist die Originalfassung der Fa. WDT in Deutsch.

  • Seite 4: Hinweise Zu Dieser Anleitung / Allgemeines

    CPR Touch XL, Steuereinheit Hinweise zu dieser Anleitung / Allgemeines 1.1 Gültigkeitsbereich Diese Anleitung beschreibt die Funktion, Montage, Inbetriebnahme und die Bedienung des Gerätes. Die Betriebsanleitung ist vor Gebrauch sorgfältig zu lesen und am Gerät zur direkten Verwendung aufzubewahren! Diese Betriebsanleitung ist gültig in Verbindung mit den Betriebsanleitungen der Dosiergeräte: a) GRANUDOS 10-CPR Touch XL, Nr.: BA SW 002, oder b) GRANUDOS 45/100 CPR Touch XL, Nr.: BA SW 003, oder...
  • Seite 5 CPR Touch XL, Steuereinheit ÄTZEND ! „Ätzend“ kennzeichnet einen Sicherheitshinweis, dessen Missachtung, beim Umgang mit Chemikalien zu Verletzungen oder Sachschäden führen kann. ESD EMPFINDLICH ! „ESD EMPFINDLICH“ kennzeichnet elektronische Bauteile, welche durch elektrostatische Entladung beschädigt werden können. Bei der Handhabung der Geräte sind die allgemein bekannten Vorsichtsmaß- nahmen für ESD-empfindliche Geräte einzuhalten! HINWEIS ! Ein Hinweis kennzeichnet Informationen, deren Nichtbeachtung zu...

  • Seite 6: Gewährleistung

    Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma WDT, nach den allgemeinen Garantiebedingungen (siehe unten). Allgemeine Garantiebedingungen Die Fa. WDT übernimmt 2 Jahre Gewährleistung ab Inbetriebnahme, maximal 27 Monate nach Lieferung; korrekte Installation und Inbetriebnahme mit ausgefülltem und unterzeichnetem Inbetriebnahmeprotokoll vorausgesetzt.
  • Seite 7 CPR Touch XL, Steuereinheit Für Ersatzteilbestellungen benötigen wir daher immer folgende Daten. Diese finden Sie auf dem Typenschild.  genaue Gerätebezeichnung  Geräteseriennummer  Baujahr Für technische Supportanfragen benötigen wir zudem folgende Daten. Diese finden Sie im Menüpunkt Menue  Service  Info. ...

  • Seite 8: Sicherheit

    CPR Touch XL, Steuereinheit Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Mess- und Steuereinheit CPR Touch XL darf nur zu der Produktbeschreibung unter Abschnitt 3.2, Produktbeschreibung, angegebenen Verwendung eingesetzt werden! Dabei sind die örtlich geltenden Vorschriften zur Unfallverhütung, Arbeitssicherheit und zum Trinkwasserschutz zu beachten! 2.2 Sicherheitshinweise Die Betriebsanleitung ist vor Montage, Wartung und Gebrauch des Gerätes sorgfältig durchzulesen und zu beachten!

  • Seite 9: Schutzmaßnahmen Und Verhaltensregeln

    CPR Touch XL, Steuereinheit 2.2.2 Schutzmaßnahmen und Verhaltensregeln ÄTZEND ! Mit der Steuereinheit CPR Touch XL werden Geräte gesteuert, welche ätzende Chemikalien dosieren. Beachten sie deshalb drin- gend die Sicherheitshinweise des entsprechenden Gerätes! ESD EMPFINDLICH ! Die elektronischen Bauteile in den Steuerungen der Geräte sind empfindlich gegen elektrostatische Entladungen.
  • Seite 10 CPR Touch XL, Steuereinheit 2. Berechtigung des Nutzers Der Systeminhaber hat sicherzustellen, dass ausschließlich sachkundige und mit der An- wendung vertraute Personen Zugang zum Fernzugriff erhalten. Voraussetzung für die Freischaltung eines Fernzugriffs und die damit verbundene externe Nutzung, sollte eine ausdrückliche und schriftlich erteilte, namentliche Berechtigung des Systeminhabers sein.

  • Seite 11: Produktbeschreibung - Lieferumfang

    CPR Touch XL, Steuereinheit 3 Produktbeschreibung – Lieferumfang 3.1 Lieferumfang / Zubehör Die Mess- und Steuereinheit CPR Touch XL wird standardmäßig mit folgendem Zubehör ausgeliefert.  Pufferlösungen pH7, pH4, Redox-Prüflösung  Elektrodenreiniger, destilliertes Wasser  Reinigungsperlen, Elektrolytlösung, Ersatzdichtungen  2 St. ½“ Messwasserkugelhahn mit Tauchrohr, (nicht bei Varianten Granudos) ...

  • Seite 12: Geräteübersicht

    CPR Touch XL, Steuereinheit 3.2.1 Geräteübersicht Die Steuereinheit CPR Touch XL wird als eine fertig montierte Einheit geliefert. Alle Teile sind auf einer Kunststoffplatte oder am jeweiligen Dosiergerät montiert. Damit ist eine sichere Montage der Geräte gewährleistet. Es werden somit eventuelle Ausführungsfehler seitens des Montagepersonals weitestgehend vermieden.
  • Seite 13 CPR Touch XL, Steuereinheit Abbildung 3, CPR Touch XL-2S Steuerung CPR Touch XL Durchflussüberwachung Temperaturfühler Kombi-Bezugs-Gegen-Elektrode (blau) pH-Elektrode (schwarz) Durchflussregelventil PMMA Messzellenblock Prüfwasserhahn Vorfilter (bei 2S optional zur Wandmontage ) 10. Redox-Elektrode 11. Chlorelektrode 12. Messwasserzulauf 13. Messwasserrücklauf 14. Redox-Prüfzylinder 15.

  • Seite 14: Steuerung Cpr Touch Xl (Standard )

    CPR Touch XL, Steuereinheit 3.2.2 Steuerung CPR Touch XL (Standard ) Die mikroprozessorgestützte Steuerung ist in einem staubdichten Gehäuse untergebracht. In der Startansicht, auch „auto mode“ genannt, werden die aktuellen Messwerte, der Betriebsstatus, sowie aktive Ein- und Ausgänge angezeigt (IN – OUT). Die Ein- und Ausgänge können Betriebsmeldungen oder Störmeldungen sein.

  • Seite 15: Technische Daten

    CPR Touch XL, Steuereinheit Technische Daten CPR Touch XL-2S Steuerungstechnik GRANUDOS 10-CPR Steuerungstechnik Anschlussdaten Anschlussdaten elektrisch 230VAC/50Hz ± 10%, 35W, I max. 230VAC/50Hz ± 10 %, 320W, I max. 0,2A, Standby 22VA, Schukostecker 1,4A, Standby 22VA, Schukostecker Schutzklasse Gehäuse IP54 Gehäuse IP54 Schnittstellenanschluss Modbus TCP, USB für Datenexport...

  • Seite 16: Transport / Lagerung

    CPR Touch XL, Steuereinheit 3.5 Transport / Lagerung Die Geräte sind sofort nach Erhalt auf etwaige Transportschäden zu überprüfen. ACHTUNG ! Die Anlagen und Geräte können durch Frost oder hohe Tempera- turen beschädigt werden. Frosteinwirkung bei Transport und Lage- rung verhindern! Anlagen und Geräte nicht neben Gegenständen mit starker Wärmeabstrahlung oder direkter Sonneneinstrahlung lagern.

  • Seite 17: Montage

    CPR Touch XL, Steuereinheit Montage 4.1 Aufstellungsort auswählen Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. 4.2 Montagehinweise / Einbauvorschlag Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. 4.3 Montage mechanisch Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. 4.4 Montage hydraulisch Siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät.

  • Seite 18: Inbetriebnahme

    CPR Touch XL, Steuereinheit Inbetriebnahme 5.1 Inbetriebnahme, - Anmerkungen Die hier beschriebenen Arbeiten dürfen nur von geschultem Fachpersonal einer Fachfirma durchgeführt werden. Vor der Inbetriebnahme müssen die installierten Geräte auf fachgerechte Installation und Dichtheit geprüft werden. Verwenden Sie zur Inbetriebnahme das Inbetriebnahmeprotokoll aus Abschnitt 9.3, Das Gerät wurde mit bestimmten Werkseinstellungen ausgeliefert.

  • Seite 19: Ph- Und Kombi-Elektroden Mit Glasschaft Einsetzen

    CPR Touch XL, Steuereinheit 5.2.2 pH- und Kombi-Elektroden mit Glasschaft einsetzen Nehmen Sie die beiden Elektroden mit Glasschaft aus dem Verpackungskarton und ziehen Sie die Schutzkappe ab. Die Überwurfmutter der Elektrodenkabel ist mit einer Linksdrehung von den Elektroden zu lösen. Die Elektroden werden von oben in die Messzelle an Position 4 (blau) und Position 5 (schwarz) eingeschraubt.

  • Seite 20: Betrieb / Bedienung

    CPR Touch XL, Steuereinheit Betrieb / Bedienung HINWEIS ! Die national geltenden Unfallverhütungsvorschriften in Deutsch- land: Betrieb von Bädern BGR/GUV-R 108 sind zu beachten. 6.1 Allgemeines Sind alle Vorbereitungen für die Inbetriebnahme erledigt, können am Dosiersystem CPR Touch XL die Einstellungen vorgenommen werden. 6.2 Die Steuereinheit CPR Touch XL Die Steuereinheit CPR Touch XL ist mit einem berührungsempfindlichen Display ausgestattet.

  • Seite 21: Erklärung Der Symbole

    CPR Touch XL, Steuereinheit Die Gerätebedienung erfolgt über ein resistives Touch-Display. Gewünschte Parameteränderungen, Kalibrie- rungen und Tests können sehr einfach mittels einer leichten Berührung des entsprechenden Symboles oder des Zahlenwertes, vorgenommen werden. 1. QuickInfo 2. aktuelle 7. Messwert Alarm Messwerte low bzw.
  • Seite 22 CPR Touch XL, Steuereinheit Eine dynamische Dosierzeit wurde überschritten. Der entsprechende Ausgang ist blockiert. Aus Platzgründen wird keine Unterscheidung der einzelnen Kanäle vorgenommen! OUT – Liste (allgemein) rot = Ausgang pH-Regulierung aktiv gelb = Ausgang Desinfektion aktiv blau = Ausgang Flockung aktiv Ausgang Temperatur aktiv.

  • Seite 23: Die Funktionstasten Am Startbildschirm

    CPR Touch XL, Steuereinheit Nachfolgende Symbole sind nur bei der OPTION Pufferbefüllung von Interesse. IN – Liste (optional, Ausführung mit Puffertank) Die Pufferbefüllung wird gestartet Die Pufferbefüllung wird beendet Das Niveau im Puffertank ist zu weit abgefallen. Die Dosierung von Chlor wird gestoppt Das Niveau im Puffertank ist zu hoch.

  • Seite 24: Automatikbetrieb

    CPR Touch XL, Steuereinheit 6.2.2 Automatikbetrieb Das Gerät befindet sich im Betriebstatus Automatic. Die Hygienehilfsparameter und die Temperatur werden nach eingestellten Parametern geregelt. Es liegt keine Störung vor. Die Out - Liste zeigt beispielhaft die derzeit aktiven Ausgänge bzw. Aktoren. 6.2.3 QuickInfo Im Automatikbetrieb können über die Funktion „Quick Info“...

  • Seite 25: Automatic - Anfahren

    CPR Touch XL, Steuereinheit Tipp ! Ein Alarm wird wieder automatisch gelöscht, wenn die Ursache hierfür behoben wurde. So z.B. wenn das leere Chemikaliengebinde ersetzt wurde, oder wieder Messwasser durch die Messzelle strömt. Der Alarm Abschaltung Zeitüberwachung muss jedoch manuell quittiert werden! 6.2.6 Automatic - Anfahren...

  • Seite 26: Das Hauptmenü

    CPR Touch XL, Steuereinheit Bei Typ 2S: Die Messwerte sind ausgeblendet. Das Hauptmenü Automatic Führt zum Startbildschirm und in den Automatikbetrieb Einstellungen Zum Anpassen der Regelparameter und Systemein- stellungen Service Ein- und Ausgangstest, Info Login Für die Passworteingabe; Im Auslieferungszustand ist kein Passwort vergeben.
  • Seite 27 CPR Touch XL, Steuereinheit Temperatur Regelparameter Beckentemperatur einstellen Dosierverzögerung Dosierverzögerung einstellen Flockung Dosierparameter Flockung einstellen ECO Betrieb Parameter für ECO-Betrieb einstellen System Datum/ Zeit, Passwort, Display, Netzwerk und Sprache einstellen Hochchlorung Dosierleistung für die Funktion Hochchlorung einstellen Puffer (nur für Granudos) Dosierleistung für die Funktion Pufferbefüllung einstellen HINWEIS !
  • Seite 28 CPR Touch XL, Steuereinheit Hauptmenü  Einstellungen  Desinfektion Chlor Alarm low:  unterer Alarmwert P-Bereich:  Die Dosierung arbeitet proportional, d.h. je größer die Differenz zwischen Sollwert und Istwert, desto länger ist die Dosierzeit (max. 15 Sekunden). Je kleiner der Regelbereich gewählt wird, desto schneller reagiert der Messwert und desto leichter kann es zu einer Überdosierung kommen.
  • Seite 29 50% generell möglich. Bei einer höheren Konzentrationen oder bei Verwendung anderer Säuren (z. B. Salzsäure, gelöstes Na- Bisulfat o. a.) ist auf die geänderte Dosierleistung und/oder erhöhte Korrosivität zu achten! Wir empfehlen Rücksprache mit Fa. WDT zu halten! Handdosierung Off On Es besteht die Möglichkeit auf eine kontinuierliche Handdo-...
  • Seite 30 CPR Touch XL, Steuereinheit Hauptmenü  Einstellungen  mV Redox - Alarmwerte Alarm low:  unterer Alarmwert Alarm high:  oberer Alarmwert Off - On:  Desinfektionsdosierung über Redox- Regelung (Notbetrieb) wählen Hauptmenü  Einstellungen  mV Redox - Notbetrieb Im Falle eines nicht behebbaren Defektes in der Messung freies Chlor, kann für einen temporären Betrieb die Desinfektionsdosierung über die Notfunktion der Redox-...
  • Seite 31 CPR Touch XL, Steuereinheit Hauptmenü  Einstellungen  Dosierverzögerung Wird das Gerät neu gestartet, läuft die Dosierverzögerung ab. Während dieser Zeit erfolgt keine Dosierung, damit kein abgestandenes Wasser zur Messung verwendet wird. Softwarealarme werden während dieser Zeit unterdrückt. Die Dosierverzögerung sollte so hoch gewählt werden, dass nach einem Start der Filteranlage gewährleistet ist, dass aktuelles Beckenwasser durch die Messzelle fließt.
  • Seite 32 CPR Touch XL, Steuereinheit Für die Verbrauchsoptimierung der Chemikalie Chlor, steht ein zweiter Parametersatz zur Verfügung. Ein reduzierter Sollwert reduziert den Verbrauch an Desinfektionsmittel. Da der Nachtbetrieb nur bei einer vernünftigen Wasserqua- lität eingeleitet werden soll, wird für die Redox-Spannung eine Schaltschwelle vorgegeben.
  • Seite 33 CPR Touch XL, Steuereinheit Hauptmenü  Einstellungen  System Datum/ Zeit Datum und Uhrzeit einstellen Passwort Passwort vergeben Displayhelligkeit Displayhelligkeit an Umgebung anpassen Netzwerk Netzwerkparameter einstellen Sprache Die Benutzersprache wählen a) Hauptmenü  Einstellungen  System  Datum/ Zeit Datum und Uhrzeit anpassen. Sie können eine automatische Umschaltung von Winter- auf Sommerzeit aktivieren.
  • Seite 34 CPR Touch XL, Steuereinheit Das individuelle Endkunden-Passwort muss vierstellig zwi- schen 0000 bis 9999 gewählt werden. In der zweiten Zeile muss das Passwort nochmals eingegeben werden. Wenn Sie bei Klartext ein grünes Häkchen setzen, so werden die eingegeben Ziffern, anstelle weißer Punkte angezeigt. Zum Ändern eines aktiven Endkunden-Passwortes muss dieses in die oberste Zeile eingegeben werden.
  • Seite 35 CPR Touch XL, Steuereinheit d) Hauptmenü  Einstellungen  System  Netzwerk Das Touch-Panel verfügt über eine LAN-Schnittstelle mit RJ45 Steckbuchse. Über diese Schnittstelle können die aktuellen Messwerte und Statusmeldungen an eine externe Fernanzeige übertragen werden. Als Endgeräte können z.B. ein PC-Monitor, Tablet-PC oder Smartphone verwendet werden.

  • Seite 36: Hauptmenü  Service

    CPR Touch XL, Steuereinheit Hauptmenü  Service 6.2.10 Eingangstest Ein Testprogramm für Schaltereingänge (elektrische Signale). Ausgangstest Ein Testprogramm für Pumpen und Relaisausgänge. Info Zur Abfrage der Firmware-Versionen. Hauptmenü  Service  Eingangstest Der Eingangstest dient zur Überprüfung der angeschlossenen Eingänge (Schalter). Die wechselnde Betätigung der Schalter- eingänge, wird mit einer 0 (offen) bzw.

  • Seite 37: Hauptmenü Login

    CPR Touch XL, Steuereinheit Hauptmenü  Service  Info Über Info können die aktuell eingesetzten Softwareversionen abgefragt werden. Es wird unterschieden zwischen DSP-Version: Die Version der Firmware I/O-Version: Die Version des Co-Prozessors auf dem I/O- Board HTTP-Version: Die Version des Webfrontend (Softwarever- sion der Bedienoberfläche).

  • Seite 38: Beim Aufruf Des Menüs Werden Die An Diesem Tag

    CPR Touch XL, Steuereinheit Hauptmenü  Log  Event Log Beim Aufruf des Menüs werden die an diesem Tag eingetretenen Ereignisse aufgelistet. Über das ICON Kalender können Ereignisse vergangener Tage eingesehen werden. Der aktuelle Tag ist weiß hinterlegt. Tage in denen die Steuerung eingeschaltet war sind grün hinterlegt.

  • Seite 39: Hauptmenü  Justieren

    CPR Touch XL, Steuereinheit Hauptmenü  Log  Löschen Der aktuelle Tag ist weiß hinterlegt. Tage an denen die Log- Dateien gespeichert wurden sind grün hinterlegt. Wählen Sie durch Antippen den gewünschten Tag aus so wird dieser Tag selektiert weiß hinterlegt. Mit dem ICON können Sie die Event Log-Ereignisse und die Data Log-Ereignisse des ausgewählten Tages löschen.
  • Seite 40 CPR Touch XL, Steuereinheit pH7 = Pufferlösung zur Bestimmung der Nullpunkt-Spannung. Die optimale Nullpunktspannung liegt bei 0mV bis +/-30mV. pH4 = zweite Pufferlösung zur Bestimmung der Steilheits- spannung. Spreizung mV/pH = Steilheits-Spannung Die optimale Steilheitsspannung liegt bei 25°C bei ca. 59mV/pH.

  • Seite 41: Im Ersten Schritt Der Dpd1 Justierung Werden Drei

    CPR Touch XL, Steuereinheit Am Menü-Ende wird die eingestellte Abweichung als Offset angezeigt. Bei geringen Abweichungen wird die Justierung sofort übernommen. Bei Abweichungen größer +/- 41mV wird ein Reinigungshin- weis gegeben. Bei Abweichungen größer +/- 61mV wird auf einen Aus- tausch der pH-Elektrode hingewiesen.

  • Seite 42: Verbrauchsmaterial Nachfüllen

    Hauptmenü  Justieren  mV Redox Es gibt zwei sich grundsätzlich unterscheidende Redox- Elek- trodentypen. Einmal die gewöhnliche Redox-Einstabmess- kette (Elektrode mit Glasschaft) und die von WDT bevor- zugte ½“ Redox-Elektrode. Wählen Sie den eingesetzten Elektrodentyp aus. Die Justierungen sind graphisch mit Hilfstexten ausgeführt.

  • Seite 43: Wartung, Pflege, Störung

    CPR Touch XL, Steuereinheit Wartung, Pflege, Störung 7.1 Gerätewartung Es wird empfohlen, für eine regelmäßige Wartung eine Fachfirma zu beauftragen. Alle notwendigen Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Personal einer Fachfirma durchgeführt werden. Erforderliche Ersatzteile können Sie über den Fach- handel beziehen.

  • Seite 44: Bezugs- Gegen- Kombielektrode

    CPR Touch XL, Steuereinheit Eine Ursache für Messwertabweichungen kann die Verunreinigung der Elektrode sein. Diese Verschmutzungen können meist mit dem mitgelieferten Elektroden-Reiniger (auch Elektroden-Reiniger genannt) gereinigt werden. Hierfür wird der Glasschaft der pH- Elektrode für einige Minuten in den Elektrodenreiniger getaucht. Je nach Zustand und Alter der Elektrode verändert sich die Elektroden-Charakteristik.

  • Seite 45: Durchflussregler - Wartungsset Tauschen

    CPR Touch XL, Steuereinheit 7.1.7 Durchflussregler – Wartungsset tauschen Die Membrane im Durchflussregelventil neigt zur Alterung und Versprödung. Dies hat eine mangelnde Durchflussregulierung bei unterschiedlichen Betriebszuständen zur Folge. Es steht ein Wartungsset mit den benötigten Komponenten zur Verfügung. 7.1.8 Gehäuse öffnen und schließen GEFAHR ! Lebensgefahr durch hohe Spannung.

  • Seite 46: Regelmäßige Wasserkontrolle

    CPR Touch XL, Steuereinheit Für Typ GR 45/100-CPR Das Gehäuse verfügt über eine easy Rast- Schließung. Um den Display-deckel oder den kleinen Anschlussraumdeckel zu öffnen, müssen die seitlichen Deckellaschen leicht vom Grundgehäuse nach außen abgehoben werden. Anschließend kann der Displayde- ckel nach vorne gezogen werden.

  • Seite 47: Störungsbeseitigung

    CPR Touch XL, Steuereinheit 7.3 Störungsbeseitigung Tipp ! Alle Störungen und Meldungen werden auf dem Touch-Screen in der IN-Liste angezeigt. Zusätzlich können sie im Event Log abge- fragt werden. Es können auch die Schalter oder Sensoren fehlerhaft sein und dadurch kein elektrisches Signal übertragen. Ein Fehler wird erst angezeigt, wenn er mindestens 6 Sekunden lang ununterbrochen ansteht.

  • Seite 48: Zeitüberschreitung

    CPR Touch XL, Steuereinheit Die Dosierung wird gestoppt. 1. Die Treibwasserpumpe auf Funktion prüfen. Durchfluss Saugrohr Die Treibwasserpumpe läuft 2. Vorfilter verschmutzt  reinigen (nur GR) minimal ALARM: weiter. 3. Blockierte Ansaugöffnung in der Spülwanne Der Wasserdurchfluß im Saugrohr 4. Partikel im Injektor sowohl an der Düse wie ist zu gering.
  • Seite 49 CPR Touch XL, Steuereinheit Externer Durchflusssensor mel- Schwimmbadumwälzung prüfen; wenn diese OK Reinwasser extern det zu geringen Durchfluss. Die ist, dann den Durchflusssensor prüfen. ALARM: Dosierungen und die Treibwas- serpumpe werden gestoppt. An der Flockungs-Dosierpum- Dosierschlauch der Pumpe prüfen und ggf. Flockung Leckage pe hat der Schlauchbruchsen- erneuern;...

  • Seite 50: Außerbetriebnahme - Lagerung - Entsorgung

    CPR Touch XL, Steuereinheit Außerbetriebnahme – Lagerung – Entsorgung 8.1 Allgemein Bei Außerbetriebnahme und Frostgefahr sind die Geräte komplett zu entleeren oder vor Frost zu schützen! 8.2 Außerbetriebnahme Wird das Gerät für längere Zeit (etwa ab 14 Tage) außer Betrieb genommen, so sind folgende Arbeiten durchzuführen.

  • Seite 51: Dokumente

    CPR Touch XL, Steuereinheit Dokumente Konformitätserklärung Siehe Betriebsanleitung Teil 1 zum entsprechenden Dosiergerät. Klemmpläne GEFAHR ! Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur durch ausgebildete Fachkräfte unter Berücksich- tigung der geltenden Sicherheitsbestimmungen ausgeführt werden! Innere Sicherungen dürfen nur bei unterbrochener und gegen Wi- dereinschalten gesicherter Spannung erneuert werden! Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx...

  • Seite 52: Klemmplan Netzteil Für Gerät 2S

    CPR Touch XL, Steuereinheit 9.2.1 Klemmplan Netzteil für Gerät 2S GEFAHR ! Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur durch ausgebildete Fachkräfte unter Berücksich- tigung der geltenden Sicherheitsbestimmungen ausgeführt werden! Innere Sicherungen dürfen nur bei unterbrochener und gegen wi- dereinschalten gesicherter Spannung erneuert werden! Die Abbildung zeigt beispielhaft den Anschluss einer 230 Volt Umwälzpumpe für die Beckenwasser- erwärmung und den Ausgang Chlor 230 V 50 Hz.

  • Seite 53: Klemmplan I/O Board Für Gerät 2S

    CPR Touch XL, Steuereinheit 9.2.2 Klemmplan I/O Board für Gerät 2S Die Abbildung zeigt die angeschlossenen Sensoren bzw. Verbraucher der Geräteversion 2S (mit zwei Schlauchpumpen). Sicherungen Stromstärke Sicherungs- Art Funktion 315mA träge Mikrosicherung Ausgang Desinfektion 24V, SL08 Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 53 von 68...

  • Seite 54: Klemmplan I/O Board Für Externe Dosiereinheit

    CPR Touch XL, Steuereinheit 9.2.3 Klemmplan I/O Board für externe Dosiereinheit Die Abbildung zeigt die angeschlossenen Sensoren bzw. Verbraucher der Geräteversion 2S (mit zwei Relais). Sicherungen Stromstärke Sicherungs- Art Funktion 315mA träge Mikrosicherung Ausgang Desinfektion 24V, SL08 Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 54 von 68...

  • Seite 55: Der Messverstärker

    CPR Touch XL, Steuereinheit 9.2.4 Der Messverstärker Der Messverstärker ist aus mehreren Platinen aufgebaut. MV_CPRT_PR_Cl Auf der Basisplatine MV_CPRT_V1.1 befinden sich der Messumformer für Temperatur und Druckmessung. Sie dient auch zur Aufnahme der beiden Messumformer MV_pR und MV_Cl. = frei 2 + 3 = Temperaturfühler 2 Pt1000 (OPTION nicht für alle Gerätevarianten verfügbar)

  • Seite 56: Klemmplan Netzteil Mit Anschluss An Die Io-Platine Für Gerät Gr 10-Cpr

    CPR Touch XL, Steuereinheit 9.2.5 Klemmplan Netzteil mit Anschluss an die IO-Platine für Gerät GR 10-CPR Sicherungen Stromstärke Sicherungs- Art Funktion 3,15A träge 5 x 20mm Hauptsicherung Steuergehäuse 1,0A träge 5 x 20mm Primärsicherung Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 56 von 68...

  • Seite 57: Klemmplan I/O-Platine Grd 7 Für Gerät Gr 10-Cpr

    CPR Touch XL, Steuereinheit 9.2.6 Klemmplan I/O-Platine GRD 7 für Gerät GR 10-CPR Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 57 von 68...

  • Seite 58: Klemmplan Netzteil Mit Anschluss An Die I/O Platine Für Gerät Gr 45/100-Cpr

    CPR Touch XL, Steuereinheit 9.2.7 Klemmplan Netzteil mit Anschluss an die I/O Platine für Gerät GR 45/100-CPR Sicherungen Stromstärke Sicherungs- Art Funktion 3,15A träge 5 x 20mm Hauptsicherung Frontplatte 1,0A träge 5 x 20mm Primärsicherung Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 58 von 68...

  • Seite 59: Klemmplan I/O Platine Grd 7 Für Gerät Gr 45/100-Cpr

    CPR Touch XL, Steuereinheit 9.2.8 Klemmplan I/O Platine GRD 7 für Gerät GR 45/100-CPR Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 59 von 68...

  • Seite 60: Klemmplan Puffertank Grd 7 Für Die Geräte Gr 10-Cpr Und Gr 45/100-Cpr

    CPR Touch XL, Steuereinheit 9.2.9 Klemmplan Puffertank GRD 7 für die Geräte GR 10-CPR und GR 45/100-CPR 9.2.10 Klemmplan Messplatte für die Geräte GR 10-CPR und GR 45/100-CPR Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 60 von 68...

  • Seite 61: Inbetriebnahmeprotokoll

    CPR Touch XL, Steuereinheit Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 61 von 68...

  • Seite 62: Betriebsdatenblatt

    CPR Touch XL, Steuereinheit Betriebsdatenblatt Bei einem „Firmware-Update“ werden alle Parameter auf Werkseinstellung zurückgesetzt. Nach einem „Update“ müssen deshalb alle Parameter überprüft und wieder an das Becken angepasst werden. Daher empfehlen wir die optimierten, beckenspezifischen Parameter in diese Liste einzutragen. Ebenfalls müssen nach einem „Firmware Update“, die Elektroden justiert werden! Menü...
  • Seite 63 CPR Touch XL, Steuereinheit Parameter Zeiten ECO Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Dienstag --:-- --:-- 00:00 -> 24:00 Dienstag --:-- --:-- 00:00 ->...
  • Seite 64 CPR Touch XL, Steuereinheit Betriebsdatenblatt, --Kopiervorlage-- Kopieren Sie das leere Betriebsdatenblatt vor dem Ausfüllen! Menü Einstellungen Werkseinstellung Einstellbereiche Step bei Inbetriebnahme Optimiert bei Betrieb 1 Parameter Chlor Datum: Datum: - Range 0-2 oder 0-8 - Sollwert 0.6mg/l 0.1 – 2.0/8.0 0.05 - P-Bereich 0.05 –...
  • Seite 65 CPR Touch XL, Steuereinheit Parameter Zeiten ECO Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Montag --:-- --:-- 00:00 -> 24:00 Dienstag --:-- --:-- 00:00 -> 24:00 Dienstag --:-- --:-- 00:00 ->...

  • Seite 66: Wartungsprotokoll

    CPR Touch XL, Steuereinheit Wartungsprotokoll Wartungsprotokoll siehe Betriebsanleitung Teil 1 Dosiertechnik, zum entsprechenden Dosiergerät. Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 66 von 68...

  • Seite 67: Ersatzteilliste, Verschleißteilliste, Verbrauchsmaterial

    CPR Touch XL, Steuereinheit Ersatzteilliste, Verschleißteilliste, Verbrauchsmaterial Nachfolgend aufgeführte Ersatz- und Verschleißteile erhalten Sie über Ihren Fachhändler. Bitte geben Sie bei Ihren Bestellungen immer die genaue Produktbezeichnung und die Geräteseriennummer mit an. Die Geräteseriennummer finden Sie auf dem Gehäuse der Steuerung. Verschleißteile sind von der 2-jährigen Gewährleistung ausgeschlossen.

  • Seite 68: Anlagen

    CPR Touch XL, Steuereinheit 10 Anlagen Eigene Notizen Die nachfolgenden Zeilen bieten Platz für eigene Notizen, wie z.B. durchgeführte Servicearbeiten bzw. Sonderausführungen, Erweiterungen oder Geräteumbauten. Index: 02 Änderungsdatum: 20.03.2017 BA-Nr.: BA MR 001 02 Steuereinheit CPR Touch XL DE.docx Seite 68 von 68...
