GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit

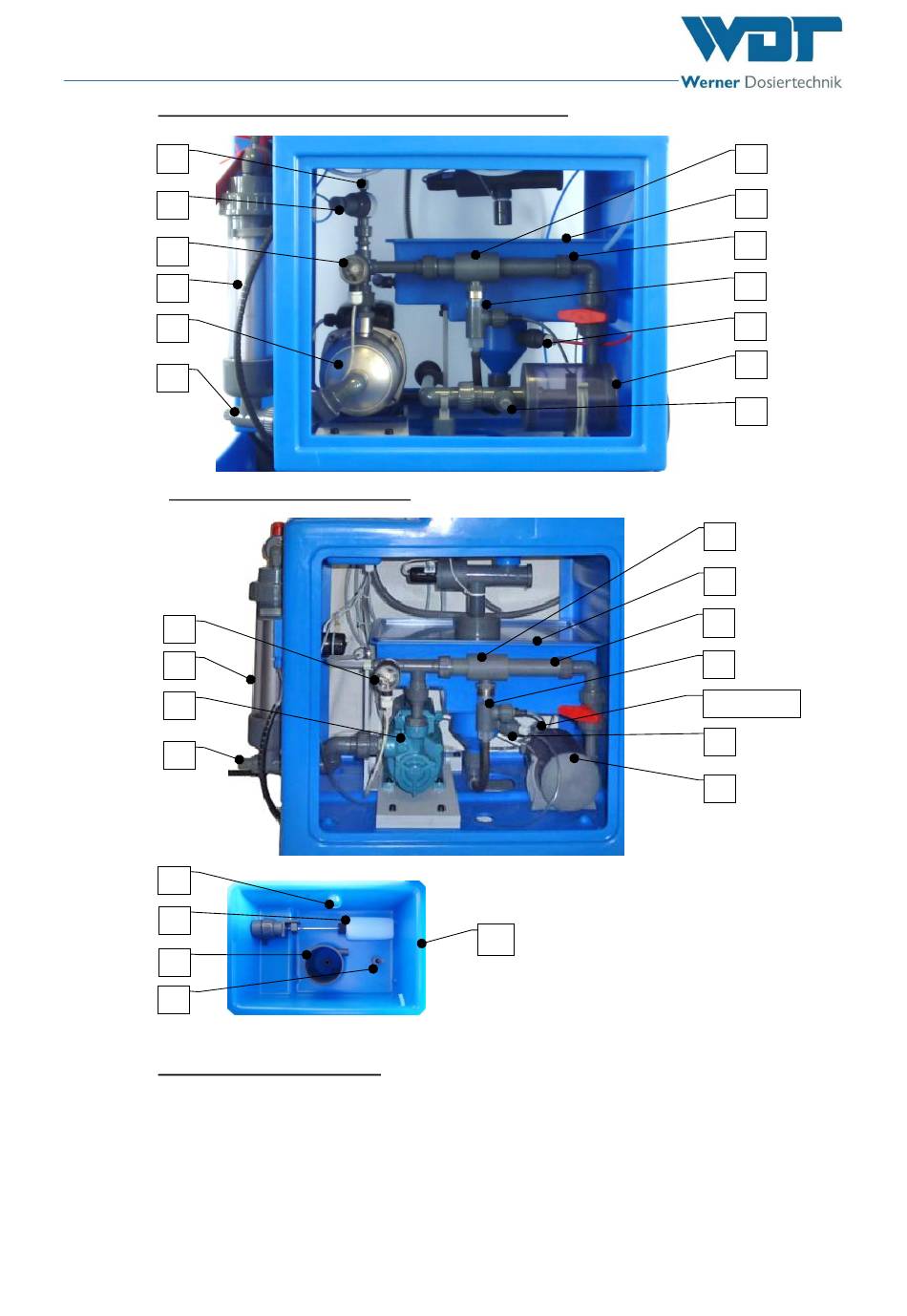

Übersicht Löseeinrichtung Typ 10-CPR Touch XL + 10-Touch
31
32
33
34
35
36
Übersicht Löseeinrichtung Typ 10-S5
33
34
35
36
44
45
46
47
Die Löseeinrichtung besteht aus:
31. Abgang zur Versorung der Messeinrichtung
32. Druckhalteventil zur Versorgung der Messeinrichtung
33. Druckschalter
34. Schmutzfilter d75mm mit Entlüftung
35. Treibwasserpumpe (unterschiedliche Ausführungen)
36. Anschluss für Manometer
37. Injektor
38. Spülwanne
39. Verschraubung mit Lochscheibe
40. Durchflussschalter Saugrohr
Index: 03 Änderungsdatum: 15.04.2019
Abbildung 32, Löseeinrichtung GRANUDOS 10
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
38
41. Dosierventil pH-Senker
42. Löse- und Mischzyklon
43. Anschluss für Manometer
44. Überlauf Spülwanne
45. Schwimmerregelventil Zulauf Spülwanne
46. Spülrohr
47. Niveauschalter min/max Spülwanne
48. Deckel für Spülwanne mit Staubschutz-
rohr (nicht dargestellt)
37
38
39
40
41
42
43
37
38
39
40
43, verdeckt
41
42
