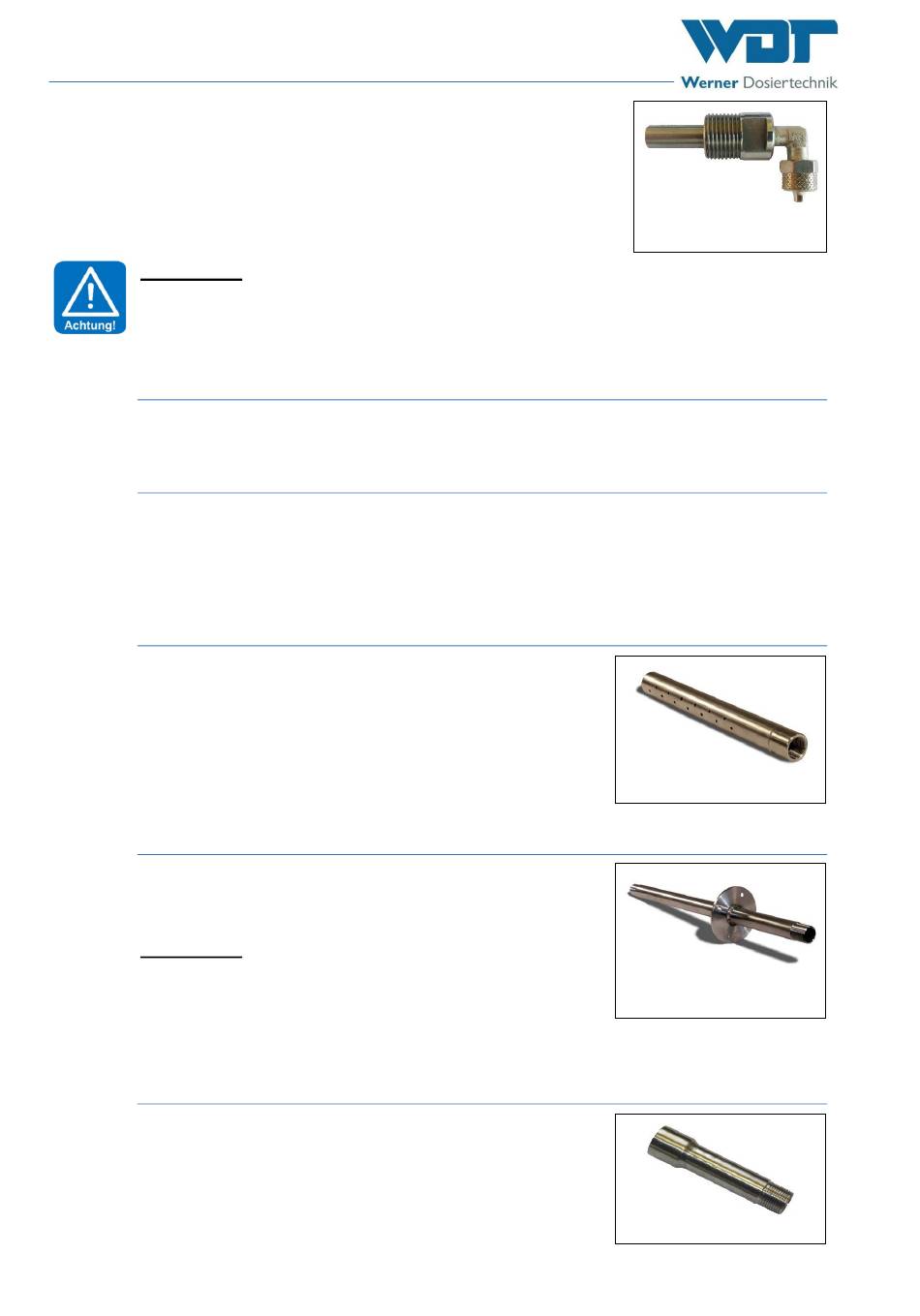

Saunaaufgussautomatik, Typ Sauna Plus 8 Basic
Ein Zurückdrücken von Wasser bzw. ein Leerlaufen der Dosierleitung wird
durch den Einbau eines kombinierten federbelasteten Rückschlag- und Dosier-
ventils sicher vermieden. Der Ventilkörper besteht komplett aus Edelstahl,
Schlauchanschluss 4x1mm (Winkelform) - Gewinde 3/8" AG.
Der Öffnungsdruck beträgt 0,69barÜ.
ACHTUNG!
Die Zusammensetzung der Duftstoffe ist unterschiedlich. Dadurch kann sich die Lebens-
dauer des Schlauches in den Duftstoffpumpen verkürzen. Prüfen Sie deshalb die Duftstoff-
pumpen regelmäßig laut Wartungsplan, bzw. bei jedem auffüllen des Duftstoffes.
3.2.2
Steuereinheit
Die Steuereinheit besteht aus einem Gehäuse mit Schutzklasse IP44. Dort sind die elektronischen Bauteile
eingebaut. An der Steuereinheit können die Betriebsparameter eingestellt werden.
3.2.3
Verrohrung und Armaturen
Die Verrohrung der Saunaaufgussautomatik besteht aus einem Absperrkugelhahn (9), einem Schmutzfilter
(8) und einer Sicherungskombination (3), welche die Vorschrift DIN EN 1717 bei leerlaufender Aufgusslei-
tung erfüllt, damit kein Wasser in die Wasserversorgung zurückgesaugt werden kann. Des Weiteren besteht
die Verrohrung aus einem Absperr-Magnetventil (4), dem Aufgussrohr mit integrierter Blende, einem Druck-
schalter (5) zur Drucküberwachung und dem Dosierventil.
3.2.4
Ofenbrause (Serie)
Zum Serien-Lieferumfang gehört eine Ofenbrause, bestehend aus einem
Edelstahlrohr d18x200mm mit Bohrungen, die das Wasser auf den Ofen-
steinen verteilen. Die Ofenbrause hat einen 3/8" Innengewindeanschluss.
3.2.5
Wanddurchführung (Option)
Zur Montage und sicheren Befestigung der Ofenbrause bieten wir unter-
schiedliche Wanddurchführungen mit 3/8" AG Gewindeanschluss aus
Edelstahl an. siehe Kapitel 3.1 Lieferumfang / Zubehör.
Standardmaße:
Länge vor dem Flansch: 190mm
Länge hinter dem Flansch: 90mm
Flanschdurchmesser: 60mm
Weitere Maße auf Anfrage, Sonderausführungen sind möglich
3.2.6
Verlängerung (Option)
Zur Montage und sicheren Befestigung der Ofenbrause bieten wir unter-
schiedliche Verlängerungen mit Gewindeanschluss 3/8"x120mm IG-AG
aus Edelstahl an. siehe Kapitel 3.1 Lieferumfang / Zubehör.
Index: 02
Änderungsdatum: 25.03.2022
BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx
Abbildung 3, Rückschlag- und
Dosierventil
Abbildung 4, Ofenbrause (Serie)
Abbildung 5, Beispiel einer Wand-
durchführung für die Ofenbrause
Abbildung 6, Verlängerung
Seite 10 von 36
