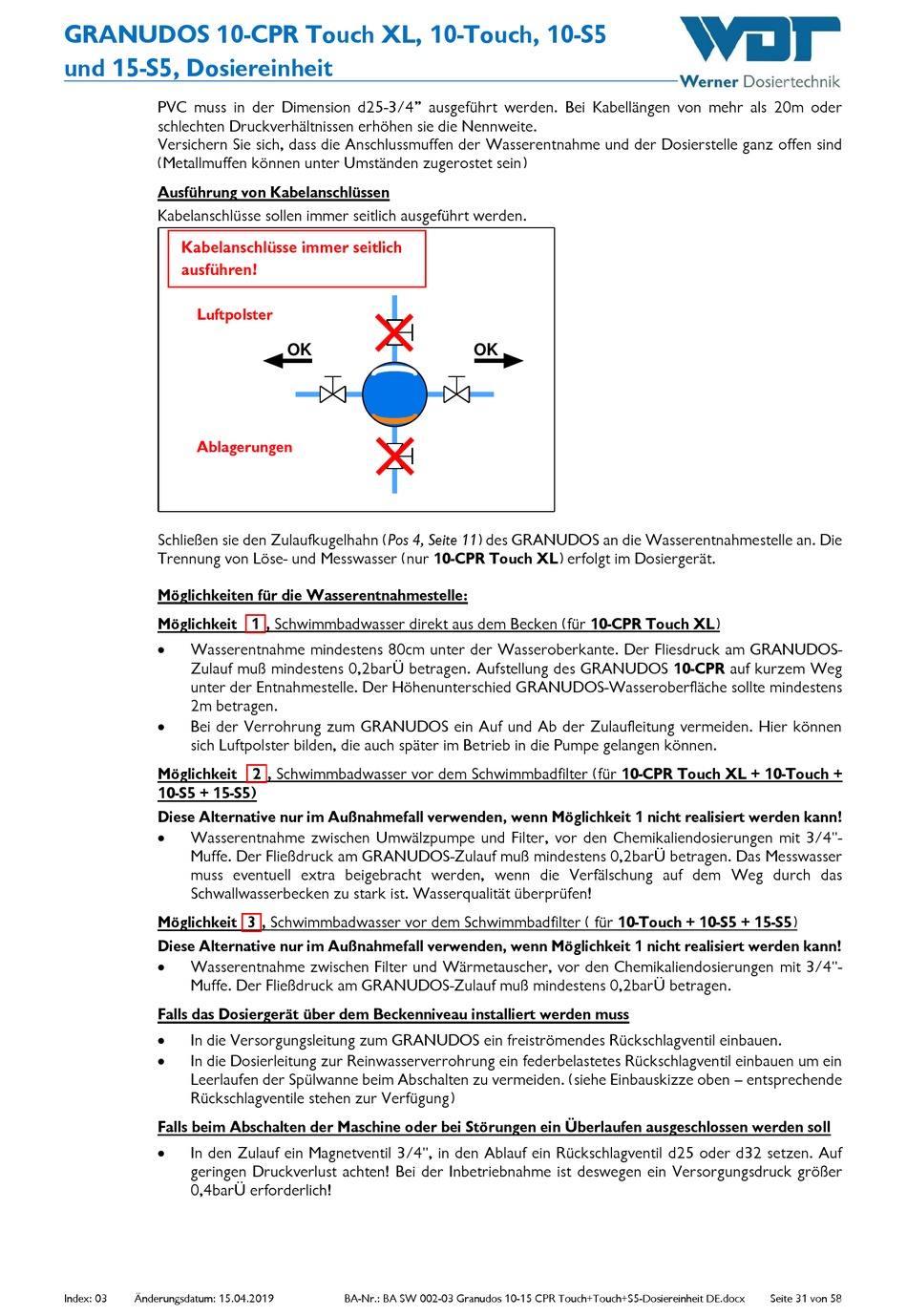

GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
PVC muss in der Dimension d25-3/4" ausgeführt werden. Bei Kabellängen von mehr als 20m oder
schlechten Druckverhältnissen erhöhen sie die Nennweite.
Versichern Sie sich, dass die Anschlussmuffen der Wasserentnahme und der Dosierstelle ganz offen sind
(Metallmuffen können unter Umständen zugerostet sein)
Ausführung von Kabelanschlüssen
Kabelanschlüsse sollen immer seitlich ausgeführt werden.
Kabelanschlüsse immer seitlich
Leitungsanschlüsse immer
seitlich ausführen!
ausführen!
Luftpolster
Luftpolster
Ablagerungen
Ablagerungen
Schließen sie den Zulaufkugelhahn (Pos 4, Seite 11) des GRANUDOS an die Wasserentnahmestelle an. Die
Trennung von Löse- und Messwasser (nur 10-CPR Touch XL) erfolgt im Dosiergerät.
Möglichkeiten für die Wasserentnahmestelle:
Möglichkeit 1 , Schwimmbadwasser direkt aus dem Becken (für 10-CPR Touch XL)

Wasserentnahme mindestens 80cm unter der Wasseroberkante. Der Fliesdruck am GRANUDOS-
Zulauf muß mindestens 0,2barÜ betragen. Aufstellung des GRANUDOS 10-CPR auf kurzem Weg
unter der Entnahmestelle. Der Höhenunterschied GRANUDOS-Wasseroberfläche sollte mindestens
2m betragen.

Bei der Verrohrung zum GRANUDOS ein Auf und Ab der Zulaufleitung vermeiden. Hier können
sich Luftpolster bilden, die auch später im Betrieb in die Pumpe gelangen können.
Möglichkeit 2 , Schwimmbadwasser vor dem Schwimmbadfilter (für 10-CPR Touch XL + 10-Touch +
10-S5 + 15-S5)
Diese Alternative nur im Außnahmefall verwenden, wenn Möglichkeit 1 nicht realisiert werden kann!

Wasserentnahme zwischen Umwälzpumpe und Filter, vor den Chemikaliendosierungen mit 3/4"-
Muffe. Der Fließdruck am GRANUDOS-Zulauf muß mindestens 0,2barÜ betragen. Das Messwasser
muss eventuell extra beigebracht werden, wenn die Verfälschung auf dem Weg durch das
Schwallwasserbecken zu stark ist. Wasserqualität überprüfen!
Möglichkeit 3 , Schwimmbadwasser vor dem Schwimmbadfilter ( für 10-Touch + 10-S5 + 15-S5)
Diese Alternative nur im Außnahmefall verwenden, wenn Möglichkeit 1 nicht realisiert werden kann!

Wasserentnahme zwischen Filter und Wärmetauscher, vor den Chemikaliendosierungen mit 3/4"-
Muffe. Der Fließdruck am GRANUDOS-Zulauf muß mindestens 0,2barÜ betragen.
Falls das Dosiergerät über dem Beckenniveau installiert werden muss

In die Versorgungsleitung zum GRANUDOS ein freiströmendes Rückschlagventil einbauen.

In die Dosierleitung zur Reinwasserverrohrung ein federbelastetes Rückschlagventil einbauen um ein
Leerlaufen der Spülwanne beim Abschalten zu vermeiden. (siehe Einbauskizze oben – entsprechende
Rückschlagventile stehen zur Verfügung)
Falls beim Abschalten der Maschine oder bei Störungen ein Überlaufen ausgeschlossen werden soll

In den Zulauf ein Magnetventil 3/4", in den Ablauf ein Rückschlagventil d25 oder d32 setzen. Auf
geringen Druckverlust achten! Bei der Inbetriebnahme ist deswegen ein Versorgungsdruck größer
0,4barÜ erforderlich!
