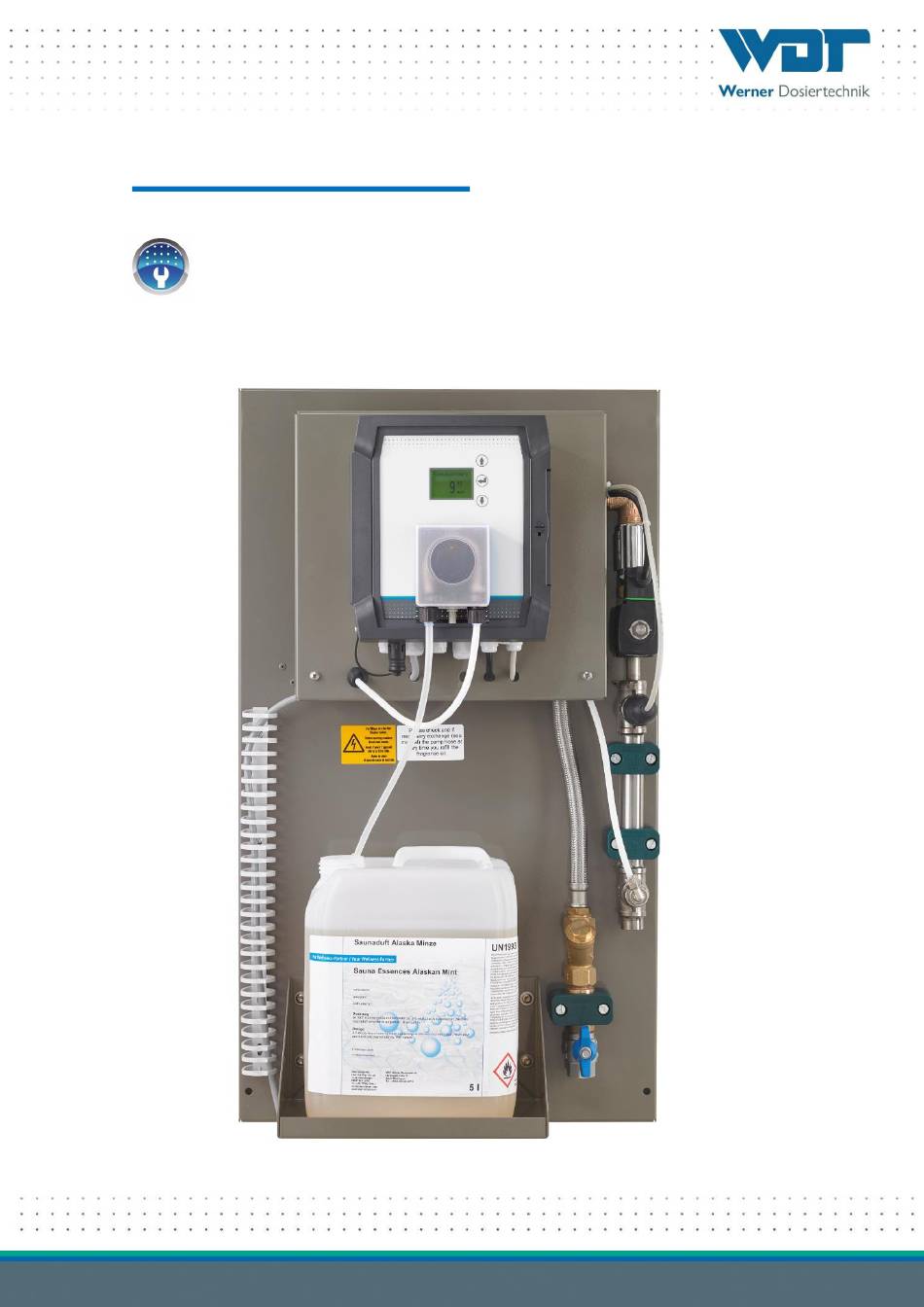

- Seite 1 Betriebsanleitung Saunaaufgussautomatik Typ Sauna Plus 8 Basic BA DW 010-02 Sauna Plus 8 Basic DE.docx Sprache: DE Art.-Nr.: ------...
-
Seite 2: Inhaltsverzeichnis
Schlauchset prüfen / wechseln ........................24 7.1.2 Dosierventil überprüfen ..........................25 7.1.3 Ofenbrause reinigen ..........................25 7.1.4 Schmutzfilter reinigen ..........................25 Regelmäßige Wasserkontrolle ........................25 Störungsbeseitigung ..........................26 Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 2 von 36... - Seite 3 Auflage: siehe Fußzeile Vervielfältigung jeglicher Art und die Übersetzung in andere Sprachen, auch auszugsweise, sind nur mit der ausdrücklichen Genehmigung der Fa. WDT - Werner Dosiertechnik GmbH & Co. KG erlaubt. Diese Betriebsanleitung ist die Originalfassung der Fa. WDT in Deutsch.
-
Seite 4: Saunaaufgussautomatik, Typ Sauna Plus 8 Basic
Gültigkeitsbereich Diese Anleitung beschreibt die Funktion, Montage, Inbetriebnahme und die Bedienung der Saunaaufgussau- tomatik SAUNA PLUS 8 Basic mit den entsprechenden Zubehörteilen. Die Betriebsanleitung ist vor Gebrauch, sowie vor der Wartung sorgfältig zu lesen und in unmittelbarer Nähe des Gerätes aufzubewahren! Zielgruppe An der Anlage dürfen ausschließlich unsere autorisierten Partner und die in die Gerätefunktionen eingewie-... -
Seite 5: Gewährleistung
Alle Geräte und Anlagen der Fa. WDT werden unter Anwendung modernster Fertigungsmethoden herge- stellt und einer umfassenden Qualitätskontrolle unterzogen. Sollte es dennoch Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma WDT, nach den allgemeinen Garantiebedingungen (siehe unten). -
Seite 6: Sicherheit
Sicherheit Bestimmungsgemäße Verwendung Die Saunaaufgussautomatik Typ Sauna Plus 8 Basic darf nur zu der in der unter Kapitel 3.2, Produktbeschrei- bung, angegebenen Verwendung eingesetzt werden! Dabei sind die örtlich geltenden Vorschriften zur Unfall- verhütung, Arbeitssicherheit und zum Trinkwasserschutz zu beachten! Sicherheitshinweise Die Betriebsanleitung ist vor Montage und Gebrauch des Gerätes sorgfältig durchzulesen und zu beachten! -
Seite 7: Schutzmaßnahmen Und Verhaltensregeln
Beachten Sie die vor Ort gültigen Vorschriften! ACHTUNG! Es ist nicht gestattet Modifikationen am Gerät durchzuführen. Wird diese Vorgabe nicht eingehalten, so erlöschen die Gewährleistungspflicht, sowie die Produkthaftung! Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 7 von 36... -
Seite 8: Produktbeschreibung - Lieferumfang
Schlauchanschluss Ms vernickelt 3/8“ IG für PTFE-Schlauch 6x1mm, Art. Nr.: 19282 Produktbeschreibung Bei der Saunaaufgussautomatik Sauna Plus 8 Basic handelt es sich um ein Dosiersystem für einen vollautoma- tischen Aufguss auf den Saunaofen. Beim Aufguss wird dem Aufgusswasser automatisch ein Duftstoff hinzu dosiert. -
Seite 9: Die Dosiereinheit
Duftstoffkonzentrate können außerordentlich aggressiv sein. Der verwen- dete Dosierschlauch ist beständig gegen die meisten handelsüblichen Kon- zentrate. Abbildung 2, Funktion Schlauchpumpe Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 9 von 36... -
Seite 10: Steuereinheit
Zur Montage und sicheren Befestigung der Ofenbrause bieten wir unter- schiedliche Verlängerungen mit Gewindeanschluss 3/8“x120mm IG-AG aus Edelstahl an. siehe Kapitel 3.1 Lieferumfang / Zubehör. Abbildung 6, Verlängerung Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 10 von 36... -
Seite 11: Sicherungskombination Rohrtrenner / Systemtrenner
Identifikation des Gerätes / Typenschild Tragen Sie hier die Daten vom Typenschild ihres Gerätes ein. Feld 1: Serien Nr. eintragen Feld 2: Herstellungsdatum eintragen Abbildung 9, Typenschild Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 11 von 36... -
Seite 12: Technische Daten
Die Umgebungstemperatur darf 20 °C nicht überschreiten. Siehe hierzu auch Kapitel 2.2.1 Umgang mit Chemikalien. ACHTUNG! Beachten Sie die regional geltenden Vorschriften zum Umgang mit Chemikalien! Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 12 von 36... -
Seite 13: Montage
Warn- und Hinweisschilder gemäß den vor Ort geltenden Unfallverhütungsvorschriften an den vorgese- henen Positionen anbringen! Montageschema, leerlaufende Aufgussleitung Abbildung 10, Montageschema 1 Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 13 von 36... -
Seite 14: Montage Mechanisch
Abbildung 11, Montageschema 2 Montage mechanisch Dosiergerät montieren Das Dosiergerät SAUNA PLUS 8 Basic wird, bis auf den Rollenträger, betriebsbereit geliefert. Es ist an leicht zugänglicher Stelle zu montieren. Die Aufgussleitung zur Ofenbrause muss mit einem Gefälle von mindestens 1cm pro 1m Leitungslänge verlegt werden! Die Ofenbrause wiederum, ist ca. -
Seite 15: Montage Hydraulisch
Wanddurchführung aufschrauben. Zum Abdichten nur Teflonband verwenden, um die Brausenreinigung möglichst einfach zu halten. ACHTUNG! Bei nicht leerlaufender Aufgussleitung nur das WDT-Anschlussset verwenden! Das optionale Sauna-Aufguss-Anschlussset von Fa. WDT dient zum Anschluss der Sau- naaufgussautomatik an die Wanddurchführung. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx... -
Seite 16: Montage Elektrisch
Spannung versorgt wird, wenn die Sauna eingeschaltet ist. Sammelt sich Duftstoff auf dem kalten Saunaofen an, so kann es beim Aufheizen zur Entflam- mung des Duftstoffes kommen. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 16 von 36... -
Seite 17: Inbetriebnahme
31. Transparente Pumpenabdeckung (nicht dargestellt) 32. Sicherungsscheibe 33. Schlauchhalter mit Dosierschlauch aus Viton (Schlauchset) 34. Rollenträger (nicht sichtbar) 35. Pumpengehäuse 41. Sauganschluss 42. Druckanschluss Abbildung 13, Schlauchpumpe Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 17 von 36... - Seite 18 Danach erfolgen die Aufgüsse entsprechend des eingestellten Zyklus oder nach einem Taster-Abruf. Vergewissern Sie sich, dass alle Montagearbeiten abgeschlossen sind. Halten sie die Reihenfolge der Inbetrieb- nahmearbeiten ein. Das Gerät ist nun betriebsbereit. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 18 von 36...
-
Seite 19: Betrieb / Bedienung
Mit den Pfeiltasten wird nach oben und unten navigiert, oder Zahlen- werte eingestellt. Mit der Entertaste gelangt man in das ausgewählte Untermenü, und wieder zurück. Abbildung 18, Display Bedienung Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 19 von 36... -
Seite 20: Ablaufdiagramme Der Steuerung
Schema Sauna Plus 8 Basic = Tasterbetrieb Option Tasterbeleuchtung auf SL 6/4+6 MV Aufguss Duftstoffpumpe Tasterbeleuchtung 100% Tasterbeleuchtung gedimmt Abbildung 21, Ablaufdiagramm Tasterbetrieb SL 6/4+6 Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 20 von 36... -
Seite 21: Das Menü
Der Aufguss wird über einen Taster in der Sauna gestartet. Die Wassermenge, die Duftmenge und die Sperrzeit kann individuell eingestellt werden. Während der Sperrzeit kann kein Aufguss ausgelöst werden. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 21 von 36... -
Seite 22: Pausenzeit / Sperrzeit
Nun den MV-Test im Hauptmenü aktivieren, so dass der Duftstoff aus der Leitung ausgespült wird! 6.3.7 MV-Test Das Magnetventil wird für die angezeigte Zeit angesteuert. Es wird Wasser auf den Saunaofen dosiert. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 22 von 36... -
Seite 23: Drucktest
Den Saugschlauch so weit in das Gebinde hineinschieben, dass das Ende des Saugschlauches den Behäl- terboden berührt und der gesamte Inhalt verbraucht werden kann. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 23 von 36... -
Seite 24: Wartung, Pflege, Störung
Der neue Schlauch muss in der gleichen Farbe und Größe sein wie der ausgebaute Schlauch. Der Schlauch darf nicht verdreht eingesetzt werden! Die Markierungen müssen vorne in der Mitte sein (siehe Bild). Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 24 von 36... -
Seite 25: Dosierventil Überprüfen
Wasser und bauen es wieder ein. Achten Sie darauf, dass die Dichtung nicht beschädigt ist. Regelmäßige Wasserkontrolle Bei Verwendung von Trinkwasser aus dem Leitungsnetz ist keine Wasserkontrolle erforderlich. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 25 von 36... -
Seite 26: Störungsbeseitigung
Sicherung defekt Sicherung erneuern Pumpenmotor defekt Pumpenmotor prüfen / erneuern Fehlende Freigabe Druckschalter Druckschalter prüfen / erneuern Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 26 von 36... - Seite 27 Tipp! Der hier beschriebene Druck von 1,2 bar bezieht sich auf den Auslieferungszustand des Gerätes. Gegebenenfalls kann von WDT ein Druckschalter mit einem Auslösedruck von 1,0 bar nachgeliefert worden sein. Die Störmeldung 1 „Störung Wasserdruck“ löscht sich automatisch, sobald beim nächsten Aufguss der notwendige Druck in der Wasserleitung ansteht.
-
Seite 28: Außerbetriebnahme - Lagerung - Entsorgung
Die Rollenträger der Duftstoffpumpe ist auszubauen, damit der Dosierschlauch keinen Schaden nimmt. Vor- gehensweise siehe Kapitel 5.2. ACHTUNG! Bei Wiederinbetriebnahme unbedingt die Anweisungen des Kapitels „Inbetrieb- nahme“ befolgen und die Punkte des Inbetriebnahmeprotokolls abarbeiten. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 28 von 36... -
Seite 29: Dokumente
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Dokumente Konformitätserklärung Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 29 von 36... -
Seite 30: Klemmplan
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Klemmplan Hinweis für Klemmpläne: Die Klemmpläne befinden sich auch beim Schaltschrank des Gerätes. Klemmplan Zyklischer Betrieb / Tasterbetrieb Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 30 von 36... -
Seite 31: Inbetriebnahmeprotokoll / Unterweisung
Dieses Protokoll ist vom Inbetriebnahmetechniker auszufüllen! Ohne ausgefülltes und unterzeichnetes Inbetriebnahmepro- tokoll erlöschen die Gewährleistungsansprüche! Das Inbetriebnahmeprotokoll finden Sie in den beigefügten Unterlagen. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 31 von 36... -
Seite 32: Betriebsdatenblatt
10 Sek 0-30 Sek Betriebsart Zyklusbetrieb Zyklusbetrieb Tasterbetrieb Einschaltverzögerung 30 Min 0-120 Min Pumpentest Ablaufprogramm MV-Test Ablaufprogramm Drucktest Ablaufprogramm Aufguss-Test Ablaufprogramm Kontrast 0-15 Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 32 von 36... - Seite 33 10 Sek 0-30 Sek Betriebsart Zyklusbetrieb Zyklusbetrieb Tasterbetrieb Einschaltverzögerung 30 Min 0-120 Min Pumpentest Ablaufprogramm MV-Test Ablaufprogramm Drucktest Ablaufprogramm Aufguss-Test Ablaufprogramm Kontrast 0-15 Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 33 von 36...
-
Seite 34: Wartungsprotokoll
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Wartungsprotokoll Führen sie die aufgeführten Wartungsarbeiten durch, um die Gewährleistungsansprüche zu wahren. Das Wartungsprotokoll finden Sie in den beigefügten Unterlagen. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 34 von 36... -
Seite 35: Ersatzteilliste, Verschleißteilliste, Verbrauchsmittelliste
Art. Nr. WDT Schlauchset SA 3,2x1,6-Vi – 2x 12782 Rollenträger für Schlauchpumpe 12609 Verbrauchsmittelliste Duftstoffe: Eine Auflistung der aktuellen Duftstoffel erhalten Sie von Fa. WDT. Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 35 von 36... -
Seite 36: 10 Anlagen
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic 10 Anlagen Inbetriebnahmeprotokoll Wartungsprotokoll Eigene Notizen Index: 02 Änderungsdatum: 25.03.2022 BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx Seite 36 von 36... - Seite 37 ______________________________________________________________________________ ______________________________________________________________________________ Inbetriebnahme und Unterweisung durchgeführt durch: ....................Unterwiesene Personen: ………………………………………………………………………………………………………………………...……. Unterschrift Inbetriebnehmer: ............................Gegenzeichnung durch Betreiber: ……..........................Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokolle IP\WDT-IP-004-DE-Sauna Plus 8+Sauna Plus 8 Basic FO 01.docx Seite 1 von 1...
-
Seite 39: Sauna Plus 8 Und Sauna Plus 8 Basic
Wartung durchgeführt durch: ................... Datum: ..........Gegenzeichnung durch Betreiber: ……............................Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT-WP-011-DE-Sauna Plus 8 u Sauna Plus 8 Basic FO 00.docx = Arbeit erledigt Legende: 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle 6 Monate, etc. ;...
