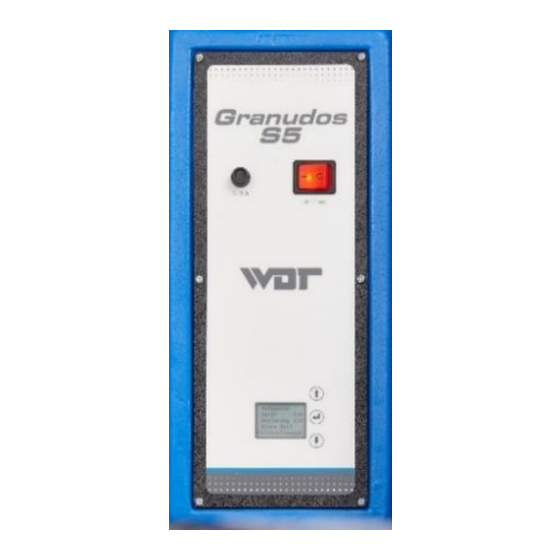

Betriebs- und Montageanleitung
Steuereinheit
Typ GRANUDOS S5
ohne Dosiereinheit
GRANUDOS 45/100-S5 + 15-S5
Betriebsanleitung der Dosiereinheit:
GRANUDOS 45/100
Nr.: BA SW 003
GRANUDOS 15
Nr.: BA SW 002
Art. Nr.: ---
GRANUDOS 10-S5
Betriebsanleitung der Dosiereinheit:
GRANUDOS 10
Nr.: BA SW 002
Sprache: DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WDT GRANUDOS S5 serie
Inhaltszusammenfassung für WDT GRANUDOS S5 serie
- Seite 1 Betriebs- und Montageanleitung Steuereinheit Typ GRANUDOS S5 ohne Dosiereinheit GRANUDOS 45/100-S5 + 15-S5 GRANUDOS 10-S5 Betriebsanleitung der Dosiereinheit: Betriebsanleitung der Dosiereinheit: GRANUDOS 45/100 GRANUDOS 10 Nr.: BA SW 003 Nr.: BA SW 002 GRANUDOS 15 Nr.: BA SW 002 Art. Nr.: --- Sprache: DE...
-
Seite 2: Inhaltsverzeichnis
Auflage: siehe Fußzeile Vervielfältigung jeglicher Art und die Übersetzung in andere Sprachen, auch auszugsweise, sind nur mit der ausdrücklichen Genehmigung der Fa. WDT - Werner Dosiertechnik GmbH & Co. KG erlaubt. Diese Betriebsanleitung ist die Originalfassung der Fa. WDT in Deutsch. -
Seite 3: Hinweise Zu Dieser Anleitung / Allgemeines
GRANUDOS S5, Steuereinheit Hinweise zu dieser Anleitung / Allgemeines Gültigkeitsbereich Diese Anleitung beschreibt die Funktion, Montage, Inbetriebnahme und die Bedienung des Gerätes. Die Be- triebsanleitung ist vor Gebrauch sorgfältig zu lesen und am Gerät zur direkten Verwendung aufzubewahren! Zielgruppe An der Anlage dürfen ausschließlich unsere autorisierten Partner und die in die Gerätefunktionen eingewie- senen Personen arbeiten, wenn sie diese Betriebsanleitung gelesen und verstanden haben. -
Seite 4: Gewährleistung
Alle Geräte und Anlagen der Fa. WDT werden unter Anwendung moderner Fertigungsmethoden hergestellt und einer umfassenden Qualitätskontrolle unterzogen. Sollte es dennoch Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma WDT, nach den allgemeinen Garantiebedingungen (siehe unten). -
Seite 5: Sicherheit
GRANUDOS S5, Steuereinheit Sicherheit Bestimmungsgemäße Verwendung Die Steuereinheit GRANUDOS S5 darf nur zu der, in der Produktbeschreibung unter Abschnitt 3.2, Produktbe- schreibung, angegebenen Verwendung eingesetzt werden! Dabei sind die örtlich geltenden Vorschriften zur Unfallverhütung, Arbeitssicherheit und zum Trinkwasserschutz zu beachten! Sicherheitshinweise Die Betriebsanleitung ist vor Montage, Wartung und Gebrauch des Gerätes sorgfältig durchzulesen und zu beachten! -
Seite 6: Produktbeschreibung - Lieferumfang
GRANUDOS S5, Steuereinheit Produktbeschreibung – Lieferumfang Lieferumfang / Zubehör Die Steuereinheit GRANUDOS S5 wird standardmäßig ausgeliefert. Es sind sind kundenspezifische oder auftragsbezogene Änderungen möglich. Produktbeschreibung Die Steuereinheit GRANUDOS S5 ist ausschließlich für Steuerungsaufgaben bei der Schwimmbadwasser- aufbereitung bestimmt. Sie wird für die folgenden Dosiergeräte eingesetzt: ... -
Seite 7: Identifikation Des Gerätes / Typenschild
GRANUDOS S5, Steuereinheit Identifikation des Gerätes / Typenschild Für Ersatzteilbestellungen und Problembehandlungen müssen die Geräteseriennummer und die Softwareversion benannt werden. Die Geräteseriennummer befindet sich auf dem Typenschild an der rechten Seite am Steuergehäuse. Die Softwareversion kann über den Menüpunkt Hauptmenü Service Info abgerufen werden. -
Seite 8: Betrieb / Bedienung Der Steuereinheit
GRANUDOS S5, Steuereinheit Betrieb / Bedienung der Steuereinheit Bedienung des Displays GRANUDOS S5 Die mikroprozessorgestützte Steuerung des GRANUDOS S5 ist über ein LCD Display einfach und übersichtlich zu bedienen. Auf dem Startbildschirm (Betriebsanzeige) werden die Betriebszustände und Störungen direkt angezeigt: siehe Abbildung 3. Im Automatic-Betrieb werden die aktuelle Betriebsart, die Ansteuerung, die eingestellte Dosierleistung, Ausgang für Chlor- oder pH-Dosierung sowie eventuelle Verzögerungen oder Störungen angezeigt. -
Seite 9: Startbildschirm - Automatic
GRANUDOS S5, Steuereinheit Je nach Betriebszustand zeigt das Display unterschiedliche Ansichten. Nachfolgend werden die wichtigsten Displayansichten dargestellt und beschrieben. Startbildschirm – Automatic Das Gerät befindet sich in der Betriebsart Automatic. Das Gerät dosiert nach Anforderung. Die eingestellte Dosierleistung wird angezeigt. Es liegt keine Störung vor. -
Seite 10: Alarm Quittieren
GRANUDOS S5, Steuereinheit Beispiele für Störmeldungen / Alarm Dos. Überw. Cl = Dosierzeit Überwachung Chlor Dos-limit Cl = Dosierzeit Limit Chlor pH leer = pH- (= Säurekanister) leer Cl leer = Chlorbehälter leer Sich. F2 = Sicherung F2, näheres siehe Abschnitt 7.2, Störungsbeseitigung Hinweis ! Ein Alarm wird wieder automatisch gelöscht, wenn die Ursache hierfür behoben... -
Seite 11: Hauptmenü Einstellungen (Übersicht)
GRANUDOS S5, Steuereinheit Hauptmenü Einstellungen (Übersicht) Im Menü Einstellungen werden die gewünschten Einstellungen für das Dosiergerät vorgenommen. Mit den Pfeiltasten wird zum nächsten Menüpunkt navigiert. Dosierleistung Dosierleistung mit Überwachung und Dosierablauf an Beckengröße anpassen Hochchlorung Dosierleistung für die Funktion Hochchlorung zur Filterdesinfektion einstellen. System Sprache, Kontrast, Passwort, Reset einstellen beziehungsweise durchführen Staubabsaugung (Option) -
Seite 12: Chlordosierung
Die Verwendung von Schwefelsäure ist bis zu einer Konzentration von 50% generell möglich. Bei Verwendung anderer Säuren (z. B. Salzsäure, gelöstes Na-Bisulfat o. a.) ist auf die geänderte Dosierleistung und/oder erhöhte Korrosivität zu achten! Wir empfehlen Rücksprache mit Fa. WDT zu halten! Index: 01 Änderungsdatum: 23.04.2020 BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx... - Seite 13 GRANUDOS S5, Steuereinheit HINWEIS ! Bei Neubefüllung des Beckens muss der pH-Wert manuell auf den gewünschten Wert gebracht werden, da bei hohem pH-Wert und hoher Härte relativ viel Säure benötigt wird um auf den gewünschten Wert zu kommen. Dies würde nur mit der Säurepumpe des GRANUDOS zu lange dauern mit entsprechend schlechter Desinfektionskraft bei hohem pH-Wert oder zu einer Störmeldung wegen nicht erreichens des Sollwertes führen.
- Seite 14 GRANUDOS S5, Steuereinheit Wurde das Passwort einmal eingegeben, so sind alle anderen passwortgeschützten Menübereiche ebenfalls freigeschaltet. Die Freischaltung endet sobald in das Startmenü zurückgeschaltet wird. HINWEIS ! Bitte bewahren Sie die individuell gewählten Passwörter sicher im Betriebsdatenblatt auf. Verlorengegangene Passwörter können nur durch den Werkskundendienst zurückgesetzt werden! Reset Dieser Vorgang kann nur durch die Eingabe des Passwortes ausgeführt werden.
- Seite 15 GRANUDOS S5, Steuereinheit Maximal erreichbare Dosierleistungen in Abhängigkeit der Drehzahl und des Durchmessers der Dosierschnecke. Drehzahl Dosierschnecke Durchmesser Dosierschnecke maximale Dosierleistung* - Default 12 UpM 19 mm 600 g/h 35 UpM 19 mm 1600 g/h 60 UpM 19 mm 2200 g/h 12 UpM 26 mm 1000 g/h...
- Seite 16 GRANUDOS S5, Steuereinheit müssen als die Dosierzeiten. Sind die Dosierzeiten jedoch länger als die Pausenzeiten, dann ist entweder die Dosierleistung ist zu gering (zu schwach eingestellt oder Motor oder Schnecke defekt) oder es liegt am Mess- und Regelgerät eine Störung vor (Steuerrelais hängt, Kontakt defekt) oder an der Granudos Steuerplatine liegt ein Fehler vor.
-
Seite 17: Hauptmenü Service
GRANUDOS S5, Steuereinheit b) Ansteuerung Hand = Handdosierung Wechsel zwischen Automatic- und Handdosierung Es besteht die Möglichkeit, auf eine kontinuierliche Dosierung umzustellen. Dies kann im Falle eines kurzfristig nicht behebbaren Defektes in der externen Messtechnik, z. B. Elektrodenbruch, notwendig sein. Eine „Handdosierung“... -
Seite 18: Hauptmenü Event Log (Ereignis Und Datenlogging)
GRANUDOS S5, Steuereinheit Hauptmenü Service Eingangstest Der Eingangstest dient zur Überprüfung der angeschlossenen Überwachungsschalter und externer Eingänge. Die Stellung der Schaltereingänge wird symbolhaft angezeigt. Das Symbol „ “ bedeutet Schalter offen Das Symbol „ “ bedeutet Schalter geschlossen Mit den Pfeiltasten können die Seiten durchgeblättert werden. -
Seite 19: Wartung, Pflege, Störung
GRANUDOS S5, Steuereinheit Wartung, Pflege, Störung Gerätewartung Nach der DIN und der DVGW müssen Chlorungsanlagen jährlich gewartet werden. Es wird empfohlen, für eine regelmäßige Wartung eine Fachfirma zu beauftragen. Erforderliche Ersatzteile können Sie über den Fach- handel beziehen. HINWEIS ! Bitte beachten Sie die Sicherheitshinweise im Umgang mit Chemikalien und tragen Sie entsprechende Schutzkleidung. -
Seite 20: Störungsbeseitigung
GRANUDOS S5, Steuereinheit Störungsbeseitigung Tipp ! Alle Störungen und Meldungen werden auf dem Display in der Statuszeile angezeigt. Zusätzlich können diese im Event Log abgefragt werden. Ein Fehler wird erst angezeigt, wenn er mindestens 6 Sekunden lang ununterbrochen ansteht. Achtung! Bei einer Fehlermeldung könnten auch Schalter oder Sensoren defekt sein! Weitere Informationen siehe auch Betriebsanleitung zum jeweiligen Dosiergerät, unter Abschnitt 7.1, Gerätewartung. - Seite 21 GRANUDOS S5, Steuereinheit 8. Sicherung F9 ALARM Die Sicherung F9 ist durchge- Dosierrohr Chlor (Heizung) prüfen, gegebenenfalls Dosierrohr (Heizung) brannt. Die Dosierung und die austauschen und Sicherung erneuern. Treibwasserpumpe laufen weiter. 9. Sicherung F10 ALARM Die Sicherung F10 ist durchge- Chlormotor auf Blockierung prüfen, ggf.
-
Seite 22: Außerbetriebnahme - Lagerung - Entsorgung
GRANUDOS S5, Steuereinheit Außerbetriebnahme – Lagerung – Entsorgung Siehe Betriebsanleitung der Dosiereinheit, des jeweiligen Dosiergerätes: für Granudos 10-S5 + 15-S5, Nr.: BA SW 002 für Granudos 45/100-S5, Nr.: BA SW 003 Dokumente Konformitätserklärung Die Konformitätserklärung befindet sich in der Betriebsanleitung der Dosiereinheit, des jeweiligen Dosier- gerätes: ... -
Seite 23: Klemmpläne
GRANUDOS S5, Steuereinheit Klemmpläne GEFAHR ! Lebensgefahr durch hohe Spannung! Alle Arbeiten am Gerät dürfen nur durch ausgebildete Fachkräfte unter Berücksichtigung der geltenden Sicherheitsbe- stimmungen ausgeführt werden! Innere Sicherungen dürfen nur bei unterbrochener und gegen Widereinschalten gesicherter Spannung erneuert werden! Klemmplan Netzplatine GRANUDOS 45/100 Index: 01 Änderungsdatum: 23.04.2020... -
Seite 24: Klemmplan Netzplatine Granudos 10 + 15
GRANUDOS S5, Steuereinheit Klemmplan Netzplatine GRANUDOS 10 + 15 Index: 01 Änderungsdatum: 23.04.2020 BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx Seite 24 von 28... -
Seite 25: Inbetriebnahmeprotokoll
GRANUDOS S5, Steuereinheit Inbetriebnahmeprotokoll Das Inbetriebnahmeprotokoll befindet sich in der Betriebsanleitung Dosiereinheit, des jeweiligen Dosiergerätes unter Abschnitt: 9.3. für Granudos 10-S5 + 15-S5, Nr.: BA SW 002 für Granudos 45/100-S5, Nr.: BA SW 003 Betriebsdatenblatt Bei einem „Software-Update“ werden alle Parameter auf Werkseinstellung zurückgesetzt. Nach einem „Update“... - Seite 26 GRANUDOS S5, Steuereinheit Betriebsdatenblatt, --Kopiervorlage-- Das leere Betriebsdatenblatt vor dem Ausfüllen kopieren! Menü Einstellungen Werkseinstellung Einstellbereiche Step bei Inbetriebnahme Optimiert bei Betrieb 1. Dosierleistung Datum: Datum: Chlor/pH Chlor 15 Sek 1-15 Sek pH (Säure) 8 Sek 1-8 Sek Zyklus 30 Sek 30-360 Sek Dosierzeit Limit Säure 0-100 Min...
-
Seite 27: Wartungsprotokoll
GRANUDOS S5, Steuereinheit Wartungsprotokoll Das Wartungsprotokoll befindet sich in der Betriebsanleitung der Dosiereinheit, des jeweiligen Dosiergerätes unter Abschnitt 9.5. für Granudos 10-S5 + 15-S5, Nr.: BA SW 002 für Granudos 45/100-S5, Nr.: BA SW 003 Ersatzteilliste, Verschleißteilliste, Verbrauchsmaterial Nachfolgend aufgeführte Ersatz- und Verschleißteile erhalten Sie über Ihren Fachhändler. -
Seite 28: 10.1 Menüübersicht
GRANUDOS S5, Steuereinheit 10.1 Menüübersicht Betriebsanzeige GRANUDOS Dosierung Event Log Automatic Alarm Quit Einstellungen Service EIN / AUS EIN / AUS Anzeigen / Löschen Chlor Zyklus D-Leistung Eingangstest Dos-limit Cl Dos-limit pH Hochchlorung Ausgangstest Hochchlorung Cl Hochchlorung pH System Info Sprache Staubabsaugung Auswählen...
