GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit

Demontage des Dosiermotors und der Dosierschnecke

SCHUTZKLEIDUNG !
Vor der Aufnahme der Arbeit ist persönliche Schutzausrüstung anlegen.
a) Deckel vom Dosiertrichter abnehmen.
b) Dosiertrichter mit Dosiermotor und Dosierschnecke nach oben
heben und ausbauen. Das im Dosiertrichter befindliche Chlorgranulat
vollständig in einen Eimer füllen und diesen verschliesen.
c) Klemmdose am Dosiertrichter öffnen.
d) Schutzkappen der Befestigungsschrauben M5x20 (8) abnehmen und
die Schrauben (9) mit einem Schlüssel SW 8 herausschrauben.
e) Motor mit der Dosierschnecke aus der Halterung herausziehen – dazu
ein flaches Auffangefäß unter die Motorhalterung halten, dass kein
Chlorgranulat verstreut wird. Motorhalterung innen gleich reinigen
sowie verstreute Chlorkörner entfernen.
f) Schnecke reinigen – Achten sie darauf, ob das Chlorgranulat innerhalb der Schnecke stark verfestigt
ist oder ob es beim Herausziehen leicht aus der Schnecke herausfällt. Falls eine Verfestigung vorliegt,
ist das Granulat evtl. feucht oder hat zu viel Staubanteil. Oder die Schnecke ist schon zu stark
abgenutzt, das Granulat wird nicht mehr richtig gefördert.

Wartung des Dosiermotors

a) Motorkabel im Klemmgehäuse am Trichter abklemmen, Kabel aus der Tülle herausziehen.
b) An dem PVC-Bund der Schnecke mit einem kleinen Schraubendreher, Messer oder Ähnlichem den
Dichtkitt aus dem Gewindeloch der Befestigungsschraube (3) herauskratzen.
c) Die Befestigungsschraube mit dem Innensechskantschlüssel SW 2,5 lösen und Dosierschnecke von
der Welle abziehen.
d) Staubkappe vom Dosiermotor abziehen, die alten Dichtscheiben herausnehmen.
e) Die Filzscheibe beidseitig mit Silikonfett einstreichen.
f) Lagervertiefung am Dosiermotor mit Silikonfett füllen.
g) Zuerst die Dichtscheibe EPDM (Gummi), dann die gefettete Filzscheibe auf die Welle schieben, die
Staubkappe fest aufschieben.
h) Den alten O-Ring aus der Nut der Staubkappe herausnehmen, neuen O-Ring einsetzen, Teflonband
aufziehen ca. 2 Lagen.
i) Die Stirnflächen des Dosiermotors/PVC-Staubkappe und der Dosierschnecke mit Silikonfett
bestreichen.
j) Die Dosierschnecke auf die Welle schieben, so dass die Befestigungsschraube auf der Abflachung der
Motorwelle ist.
k) Die Dosierschnecke gegen den Motor pressen und den Gewindestift festziehen.
ACHTUNG !
Nicht zu fest anziehen, da sonst das PVC-Gewinde durchdrehen kann.

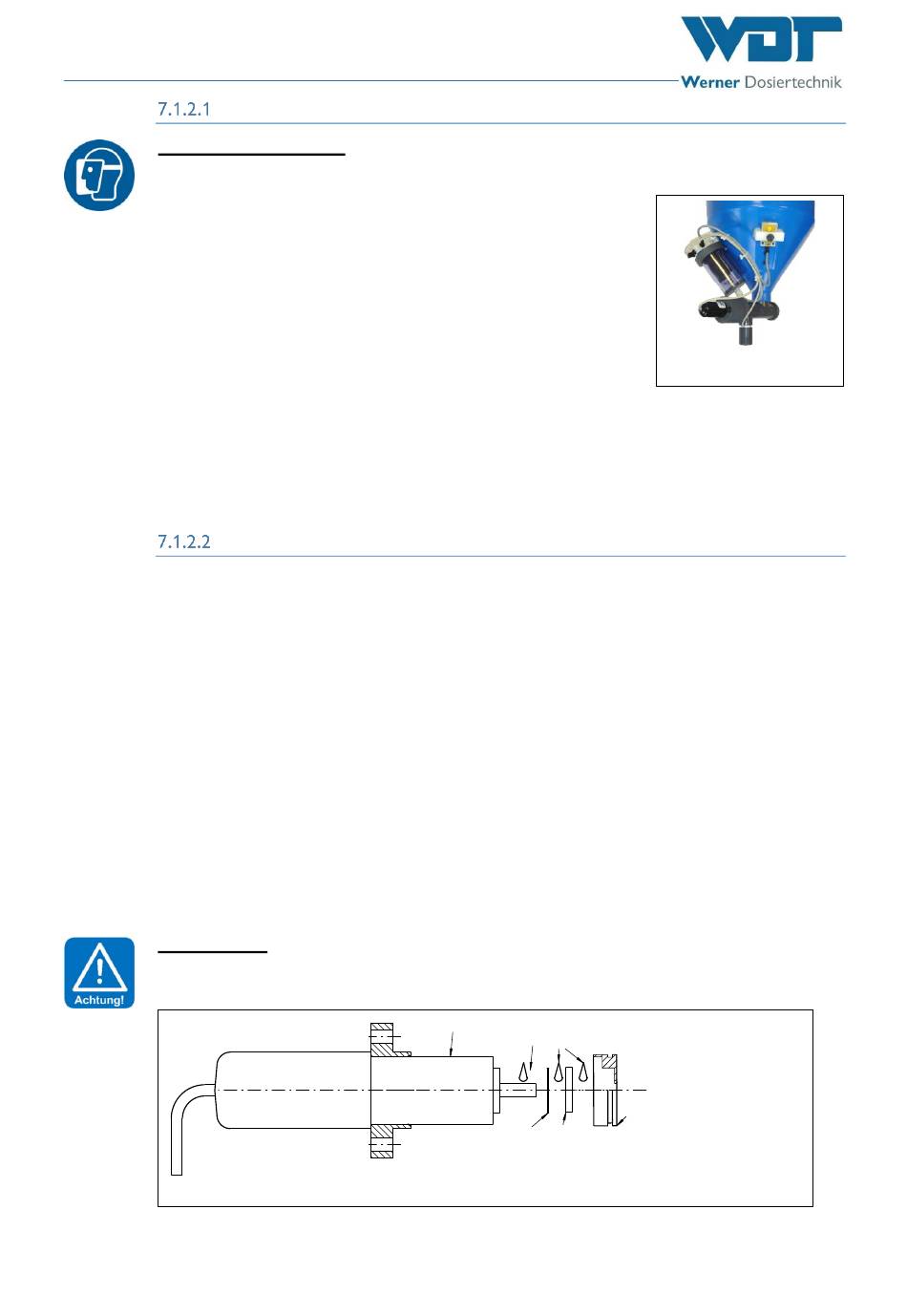

Abbildung 36, Dosiermotor
l) Die Gewindebohrung gut mit Dichtmasse verschließen.
m) Kabel in die Klemmdose einführen – eventuell etwas Silikonfett am Kabelende auftragen, Kabel
anklemmen: weiß auf weiß, braun auf braun
Index: 03 Änderungsdatum: 15.04.2019
Dosiermotor
Membrane Filz
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
Abbildung 35, Dosiertrichter
Achtung!!
Filz auf beiden
Silikonfett
Seiten mit
Silikonfett
einschmieren
Staubkappe
Seite 45 von 58
