4.3 Montage mechanisch

Das Dosiergerät ist bei der Auslieferung, mit der montierten Auffangwanne, der Steuerung und dem
Schmutzfilter komplett vormontiert. GRANUDOS auspacken und auf einem geeigneten, ebenen
Fundament im Technikraum aufstellen und ausrichten. Ebenso mit den Dosierkanistern, ggf. mit dem
Puffertank und den entsprechenden Auffangbehältern verfahren.
Achten Sie auf genügend Freiraum für die Bedienung und die Wartung des Geräts!

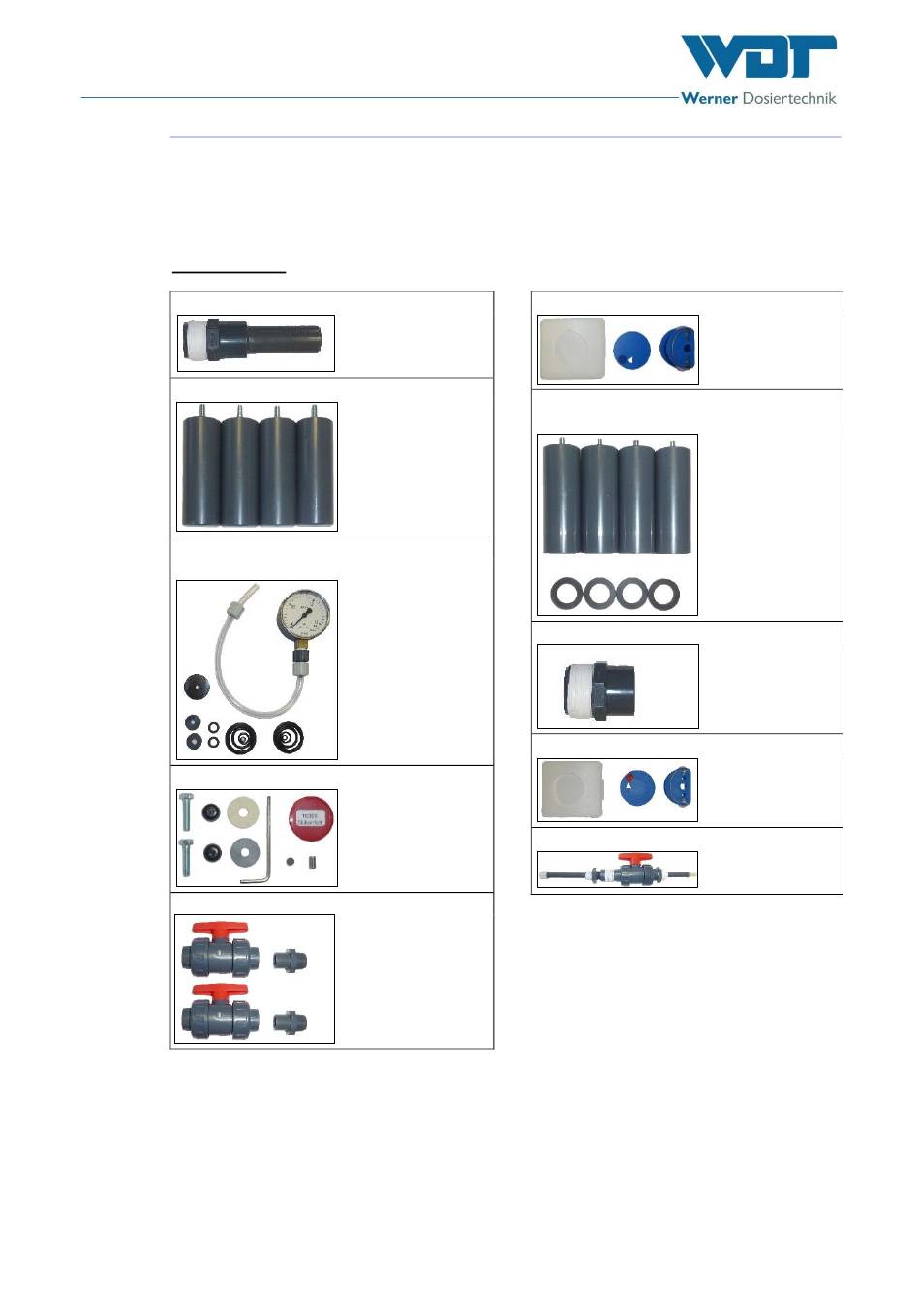

Montagematerial
Überlaufanschluss für Spülwanne
Füße
Ersatzteilebeutel mit Manometer, Dichtungen,
Membranen
Wartungsset für Dosiermotor
2 Kugelhähne d25 mit Klebenippel d25-3/4"
Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
Zubehör für Säurepumpe
Auffangwanne inklusive 4 Füßen mit
Schraubgewinde M6 und 4 Dichtscheiben
Überlaufanschluss Auffangwanne
Zubehör für Flockmittelpumpe
Dosierlanze Typ 1SK (optional)
