GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit

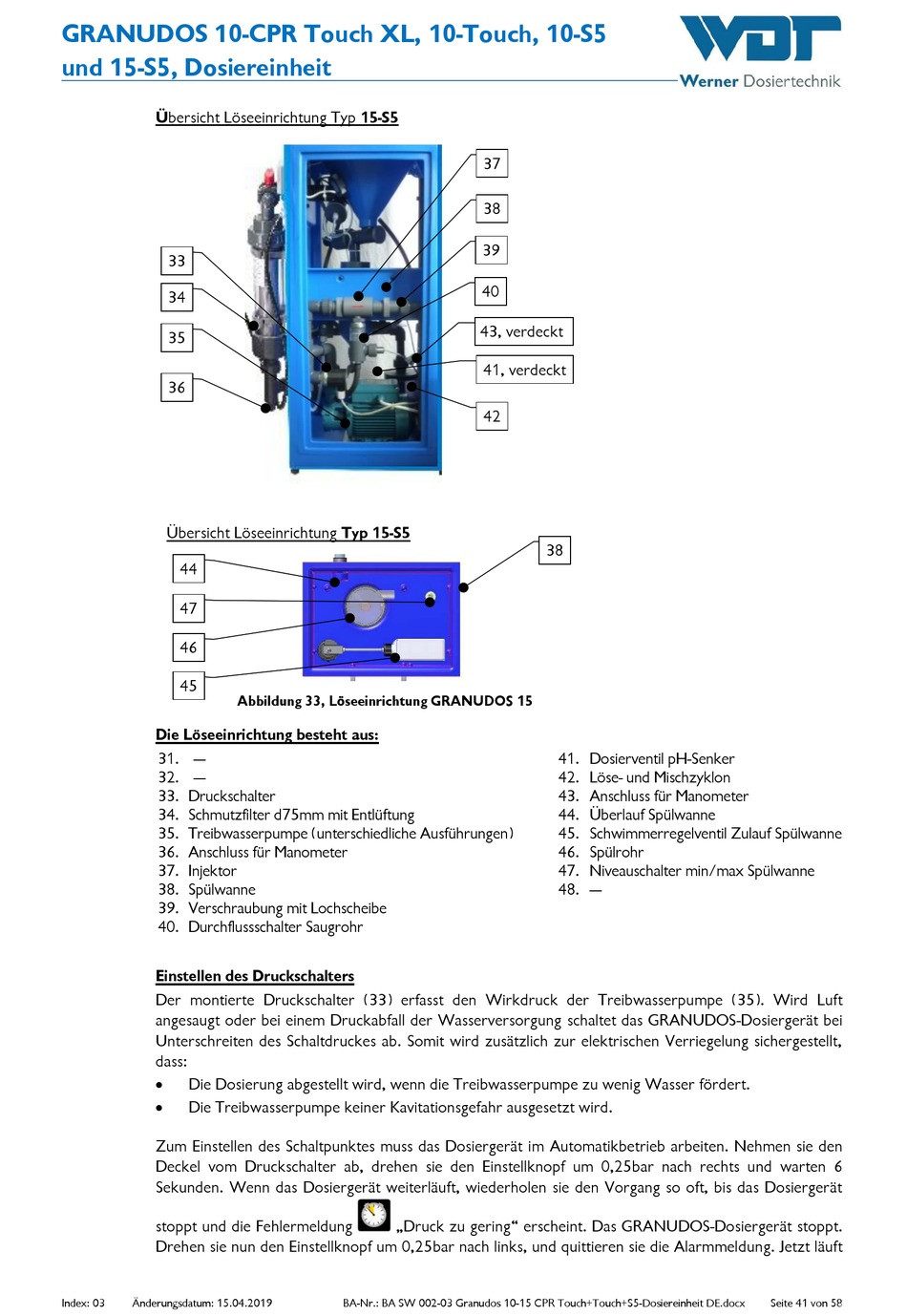

Übersicht Löseeinrichtung Typ 15-S5
33
34
35
36
Übersicht Löseeinrichtung Typ 15-S5
44
47
46
45
Die Löseeinrichtung besteht aus:
31. ---
32. ---
33. Druckschalter
34. Schmutzfilter d75mm mit Entlüftung
35. Treibwasserpumpe (unterschiedliche Ausführungen)
36. Anschluss für Manometer
37. Injektor
38. Spülwanne
39. Verschraubung mit Lochscheibe
40. Durchflussschalter Saugrohr
Einstellen des Druckschalters
Der montierte Druckschalter (33) erfasst den Wirkdruck der Treibwasserpumpe (35). Wird Luft
angesaugt oder bei einem Druckabfall der Wasserversorgung schaltet das GRANUDOS-Dosiergerät bei
Unterschreiten des Schaltdruckes ab. Somit wird zusätzlich zur elektrischen Verriegelung sichergestellt,
dass:

Die Dosierung abgestellt wird, wenn die Treibwasserpumpe zu wenig Wasser fördert.

Die Treibwasserpumpe keiner Kavitationsgefahr ausgesetzt wird.
Zum Einstellen des Schaltpunktes muss das Dosiergerät im Automatikbetrieb arbeiten. Nehmen sie den
Deckel vom Druckschalter ab, drehen sie den Einstellknopf um 0,25bar nach rechts und warten 6
Sekunden. Wenn das Dosiergerät weiterläuft, wiederholen sie den Vorgang so oft, bis das Dosiergerät
stoppt und die Fehlermeldung
Drehen sie nun den Einstellknopf um 0,25bar nach links, und quittieren sie die Alarmmeldung. Jetzt läuft
Index: 03 Änderungsdatum: 15.04.2019
Abbildung 33, Löseeinrichtung GRANUDOS 15
„Druck zu gering" erscheint. Das GRANUDOS-Dosiergerät stoppt.
BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
37
38
39
40
43, verdeckt
41, verdeckt
42
38
41. Dosierventil pH-Senker
42. Löse- und Mischzyklon
43. Anschluss für Manometer
44. Überlauf Spülwanne
45. Schwimmerregelventil Zulauf Spülwanne
46. Spülrohr
47. Niveauschalter min/max Spülwanne
48. ---
