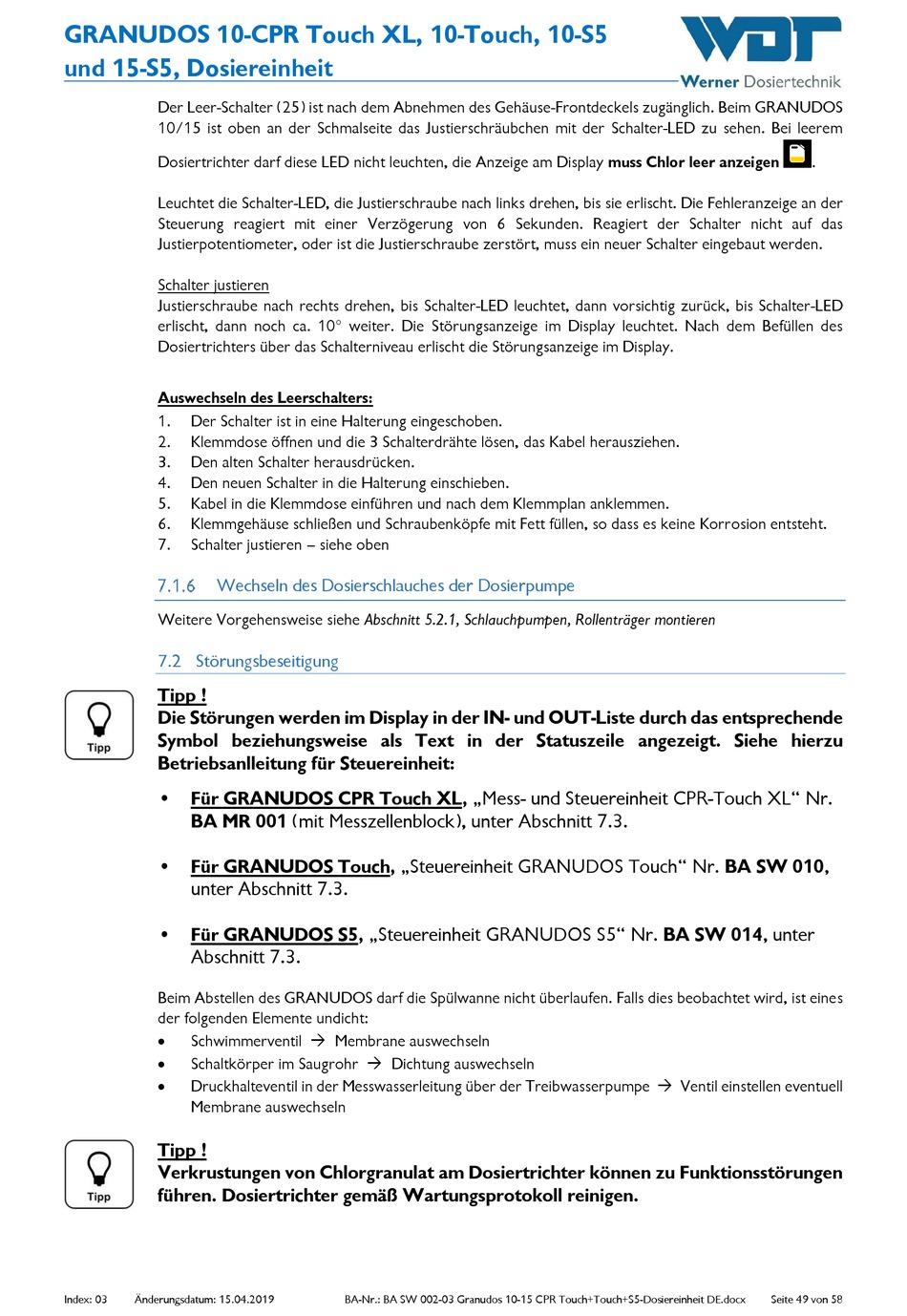

GRANUDOS 10-CPR Touch XL, 10-Touch, 10-S5
und 15-S5, Dosiereinheit
Der Leer-Schalter (25) ist nach dem Abnehmen des Gehäuse-Frontdeckels zugänglich. Beim GRANUDOS
10/15 ist oben an der Schmalseite das Justierschräubchen mit der Schalter-LED zu sehen. Bei leerem
Dosiertrichter darf diese LED nicht leuchten, die Anzeige am Display muss Chlor leer anzeigen
Leuchtet die Schalter-LED, die Justierschraube nach links drehen, bis sie erlischt. Die Fehleranzeige an der
Steuerung reagiert mit einer Verzögerung von 6 Sekunden. Reagiert der Schalter nicht auf das
Justierpotentiometer, oder ist die Justierschraube zerstört, muss ein neuer Schalter eingebaut werden.
Schalter justieren
Justierschraube nach rechts drehen, bis Schalter-LED leuchtet, dann vorsichtig zurück, bis Schalter-LED
erlischt, dann noch ca. 10° weiter. Die Störungsanzeige im Display leuchtet. Nach dem Befüllen des
Dosiertrichters über das Schalterniveau erlischt die Störungsanzeige im Display.
Auswechseln des Leerschalters:
1. Der Schalter ist in eine Halterung eingeschoben.
2. Klemmdose öffnen und die 3 Schalterdrähte lösen, das Kabel herausziehen.
3. Den alten Schalter herausdrücken.
4. Den neuen Schalter in die Halterung einschieben.
5. Kabel in die Klemmdose einführen und nach dem Klemmplan anklemmen.
6. Klemmgehäuse schließen und Schraubenköpfe mit Fett füllen, so dass es keine Korrosion entsteht.
7. Schalter justieren – siehe oben

Wechseln des Dosierschlauches der Dosierpumpe

Weitere Vorgehensweise siehe Abschnitt 5.2.1, Schlauchpumpen, Rollenträger montieren
7.2 Störungsbeseitigung
Tipp !
Die Störungen werden im Display in der IN- und OUT-Liste durch das entsprechende
Symbol beziehungsweise als Text in der Statuszeile angezeigt. Siehe hierzu
Betriebsanlleitung für Steuereinheit:
• Für GRANUDOS CPR Touch XL, „Mess- und Steuereinheit CPR-Touch XL" Nr.
BA MR 001 (mit Messzellenblock), unter Abschnitt 7.3.
• Für GRANUDOS Touch, „Steuereinheit GRANUDOS Touch" Nr. BA SW 010,
unter Abschnitt 7.3.
• Für GRANUDOS S5, „Steuereinheit GRANUDOS S5" Nr. BA SW 014, unter
Abschnitt 7.3.
Beim Abstellen des GRANUDOS darf die Spülwanne nicht überlaufen. Falls dies beobachtet wird, ist eines
der folgenden Elemente undicht:

Schwimmerventil  Membrane auswechseln

Schaltkörper im Saugrohr  Dichtung auswechseln

Druckhalteventil in der Messwasserleitung über der Treibwasserpumpe  Ventil einstellen eventuell
Membrane auswechseln
Tipp !
Verkrustungen von Chlorgranulat am Dosiertrichter können zu Funktionsstörungen
führen. Dosiertrichter gemäß Wartungsprotokoll reinigen.
Index: 03 Änderungsdatum: 15.04.2019 BA-Nr.: BA SW 002-03 Granudos 10-15 CPR Touch+Touch+S5-Dosiereinheit DE.docx
.
Seite 49 von 58
